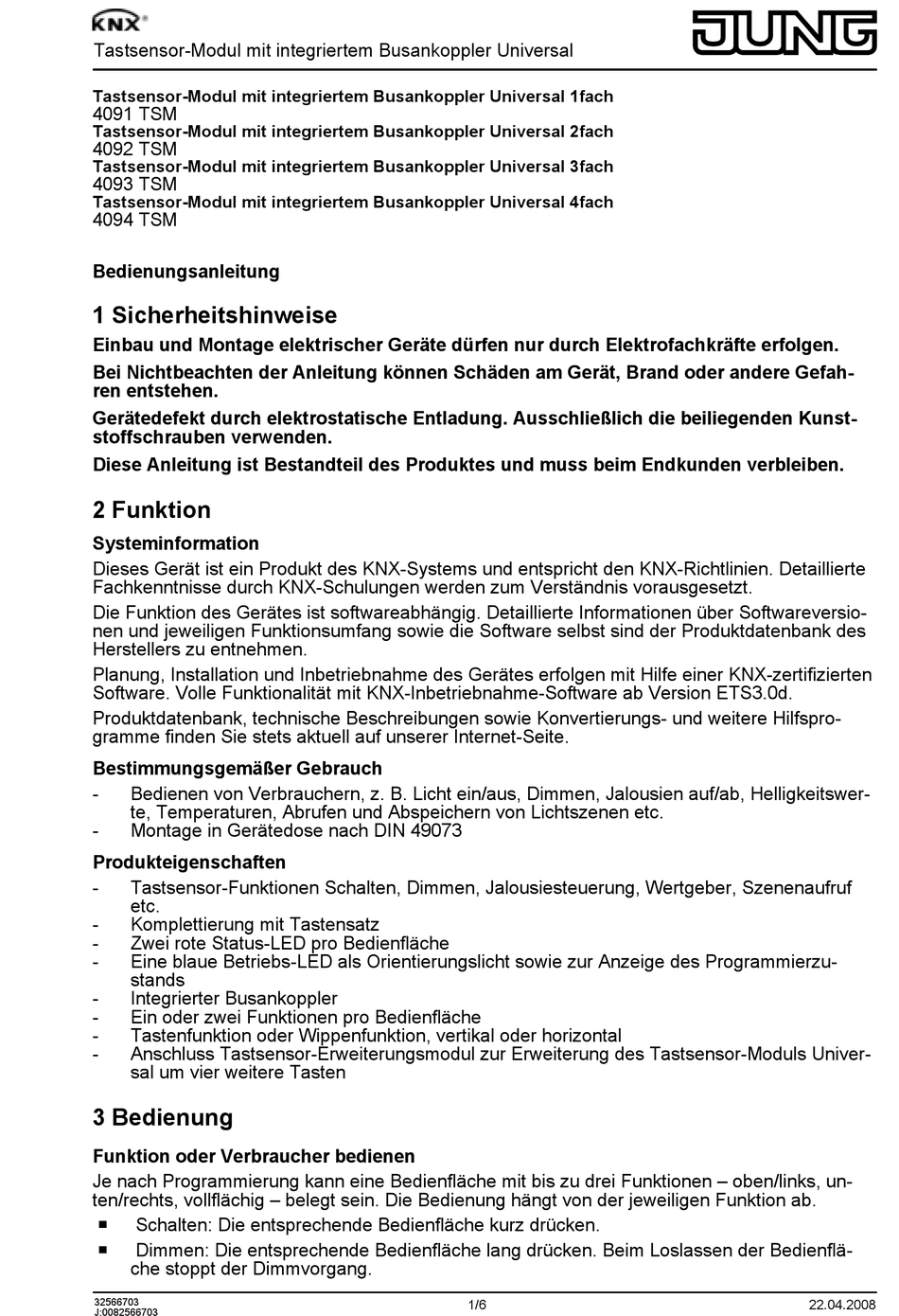

Tastsensor-Modul mit integriertem Busankoppler Universal
Tastsensor-Modul mit integriertem Busankoppler Universal 1fach
4091 TSM
Tastsensor-Modul mit integriertem Busankoppler Universal 2fach
4092 TSM
Tastsensor-Modul mit integriertem Busankoppler Universal 3fach
4093 TSM
Tastsensor-Modul mit integriertem Busankoppler Universal 4fach
4094 TSM
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefah-
ren entstehen.
Gerätedefekt durch elektrostatische Entladung. Ausschließlich die beiliegenden Kunst-
stoffschrauben verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversio-
nen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des
Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten
Software. Volle Funktionalität mit KNX-Inbetriebnahme-Software ab Version ETS3.0d.
Produktdatenbank, technische Beschreibungen sowie Konvertierungs- und weitere Hilfspro-
gramme finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen, Jalousien auf/ab, Helligkeitswer-
te, Temperaturen, Abrufen und Abspeichern von Lichtszenen etc.
-
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf
etc.
-
Komplettierung mit Tastensatz
-
Zwei rote Status-LED pro Bedienfläche
-
Eine blaue Betriebs-LED als Orientierungslicht sowie zur Anzeige des Programmierzu-
stands
-
Integrierter Busankoppler
-
Ein oder zwei Funktionen pro Bedienfläche
-
Tastenfunktion oder Wippenfunktion, vertikal oder horizontal
-
Anschluss Tastsensor-Erweiterungsmodul zur Erweiterung des Tastsensor-Moduls Univer-
sal um vier weitere Tasten
3 Bedienung
Funktion oder Verbraucher bedienen
Je nach Programmierung kann eine Bedienfläche mit bis zu drei Funktionen – oben/links, un-
ten/rechts, vollflächig – belegt sein. Die Bedienung hängt von der jeweiligen Funktion ab.
o
Schalten: Die entsprechende Bedienfläche kurz drücken.
o
Dimmen: Die entsprechende Bedienfläche lang drücken. Beim Loslassen der Bedienflä-
che stoppt der Dimmvorgang.
32566703
J:0082566703
1/6
22.04.2008
