Tastsensor-Modul mit integriertem Busankoppler Universal
o
Jalousie fahren: Die entsprechende Bedienfläche lang drücken.
o
Jalousie anhalten oder verstellen: Die entsprechende Bedienfläche kurz drücken.
o
Lichtszene aufrufen: Die entsprechende Bedienfläche kurz drücken.
o
Lichtszene speichern: Die entsprechende Bedienfläche lang drücken.
o
Wert setzen, z. B. Helligkeits- oder Temperatursollwert: Die entsprechende Bedienfläche
kurz drücken.
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauum-
gebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umge-
bung abdecken!
Adapterrahmen aufrasten
o
Adapterrahmen (3) lagerichtig von vorn auf das Tastsensor-Modul (4) aufrasten (siehe
Bild 1). Kennzeichnung TOP = oben beachten.
Gerät montieren und anschließen
(1) Tragring
(2) Design-Rahmen
(3) Adapterrahmen
(4) Tastsensor-Modul
(5) Befestigungsschrauben
(6) Design-Bedienflächen
(7) KNX-Anschlussklemme
Tragringseite A für Schalter-Programm FD-Design, Rahmenhöhe 6 mm. Tragringseite B für
A-Programme und CD-Programme, Rahmenhöhe 11 mm.
32566703
J:0082566703

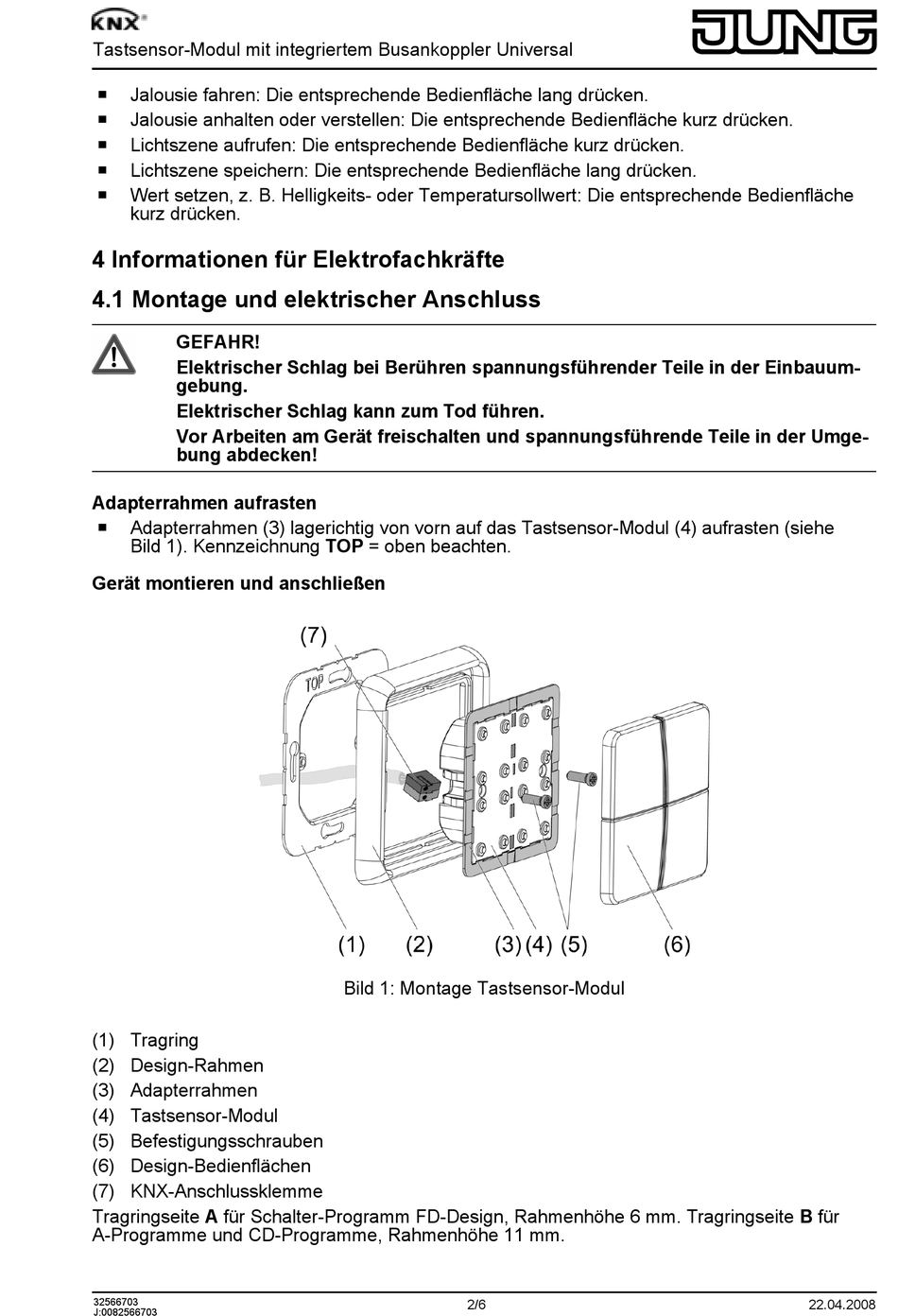

Bild 1: Montage Tastsensor-Modul
2/6
22.04.2008
