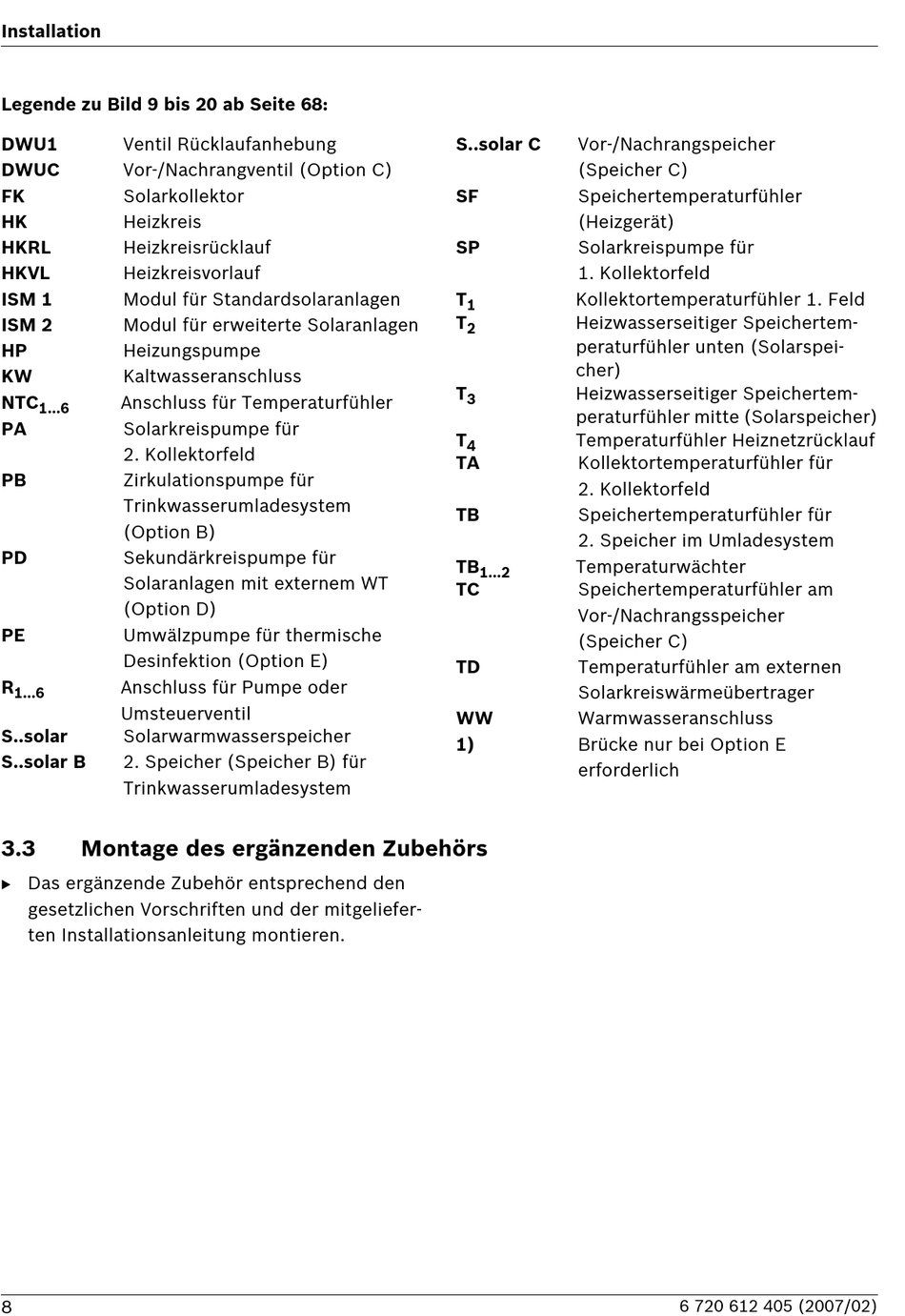

Montage Des Ergänzenden Zubehörs - Junkers ISM 1 Installationsanleitung

Installation
Legende zu Bild 9 bis 20 ab Seite 68:
DWU1 Ventil Rücklaufanhebung
DWUC Vor-/Nachrangventil (Option C)
FK Solarkollektor
HK Heizkreis
HKRL Heizkreisrücklauf
HKVL Heizkreisvorlauf
ISM 1 Modul für Standardsolaranlagen
ISM 2 Modul für erweiterte Solaranlagen
HP Heizungspumpe
KW Kaltwasseranschluss
NTC Anschluss für Temperaturfühler
1...6
PA Solarkreispumpe für
2. Kollektorfeld
PB Zirkulationspumpe für
Trinkwasserumladesystem
(Option B)
PD Sekundärkreispumpe für
Solaranlagen mit externem WT
(Option D)
PE Umwälzpumpe für thermische
Desinfektion (Option E)
R Anschluss für Pumpe oder
1...6
Umsteuerventil
S..solar Solarwarmwasserspeicher
S..solar B 2. Speicher (Speicher B) für
Trinkwasserumladesystem
3.3 Montage des ergänzenden Zubehörs
B Das ergänzende Zubehör entsprechend den
gesetzlichen Vorschriften und der mitgeliefer-
ten Installationsanleitung montieren.
8
S..solar C Vor-/Nachrangspeicher
(Speicher C)
SF Speichertemperaturfühler
(Heizgerät)
SP Solarkreispumpe für
1. Kollektorfeld
T Kollektortemperaturfühler 1. Feld
1
T Heizwasserseitiger Speichertem-
2
peraturfühler unten (Solarspei-
cher)
T Heizwasserseitiger Speichertem-
3
peraturfühler mitte (Solarspeicher)
T Temperaturfühler Heiznetzrücklauf
4
TA Kollektortemperaturfühler für
2. Kollektorfeld
TB Speichertemperaturfühler für
2. Speicher im Umladesystem
TB Temperaturwächter
1...2
TC Speichertemperaturfühler am
Vor-/Nachrangsspeicher
(Speicher C)
TD Temperaturfühler am externen
Solarkreiswärmeübertrager
WW Warmwasseranschluss
1) Brücke nur bei Option E
erforderlich
