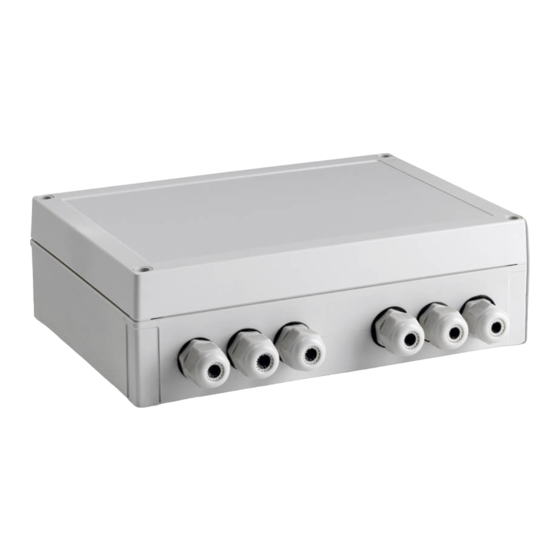

Junkers SEM-1 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Junkers Anleitungen
  4. Steuergeräte
  5. SEM-1
  6. Installationsanleitung

Junkers SEM-1 Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

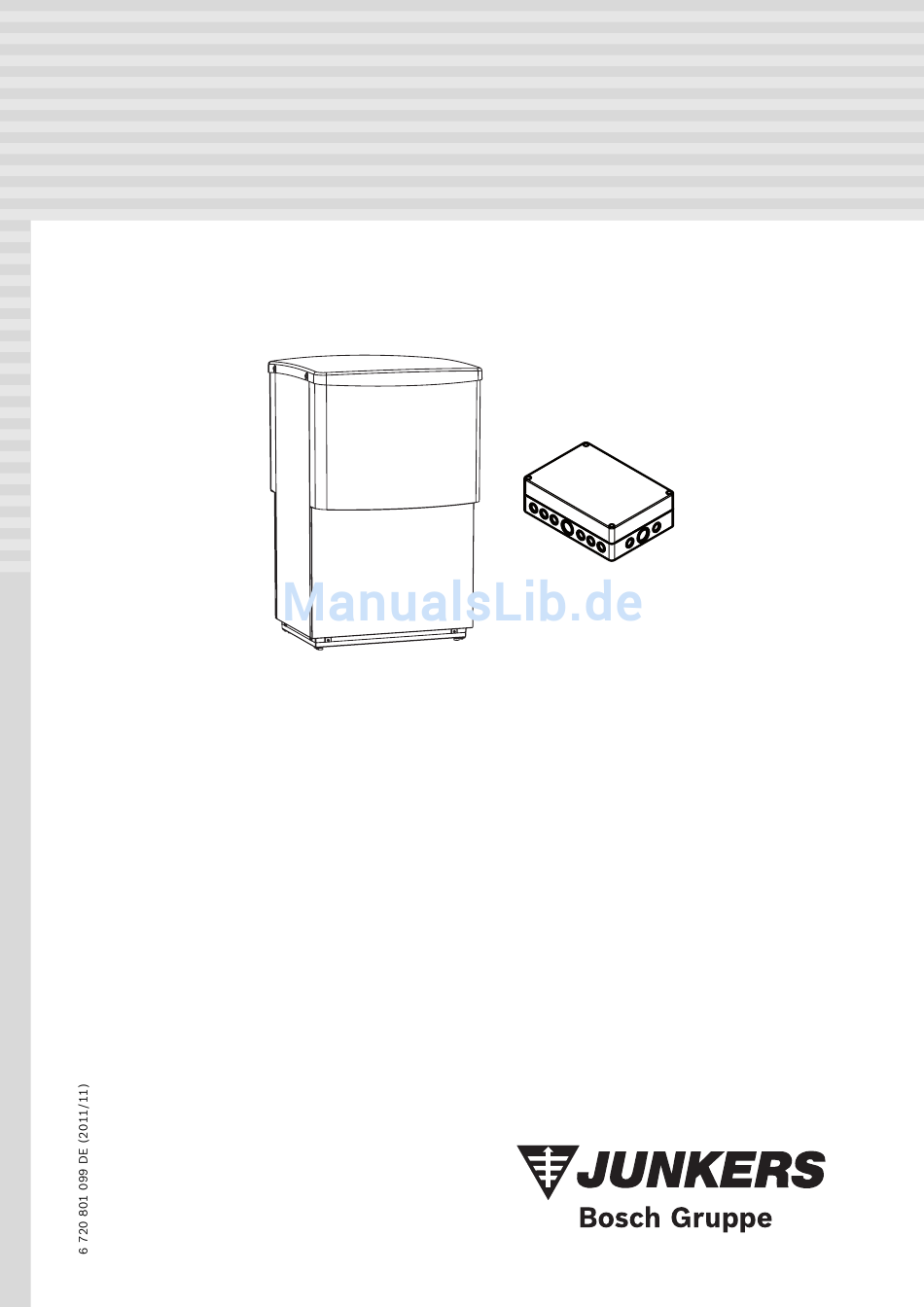

Installationsanleitung
Multimodul SEM-1
6 720 649 559-00.2I

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Junkers SEM-1

Inhaltszusammenfassung für Junkers SEM-1

  • Seite 1 Installationsanleitung Multimodul SEM-1 6 720 649 559-00.2I...

  • Seite 2: Inhaltsverzeichnis

    Nicht im Lieferumfang enthalten ..4 SEM-1 ....... . . 5 Technische Hinweise .

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Warnhinweise Allgemeines Warnhinweise im Text werden mit einem B Die vorliegende Anleitung sorgfältig lesen und aufbe- grau hinterlegten Warndreieck gekennzeich- wahren. net und umrandet. Installation und Inbetriebnahme B Die Wärmepumpe nur durch einen zugelassenen Bei Gefahren durch Strom wird das Ausrufe- Fachbetrieb installieren und in Betrieb nehmen las- zeichen im Warndreieck durch ein Blitzsym-...

  • Seite 4: Lieferumfang

    Lieferumfang Lieferumfang Lieferumfang SEM-1 Installationshandbuch 6 St. Kabeldurchführungen Nicht im Lieferumfang enthalten CAN-BUS-Kabel Fühler Mischer Umwälzpumpe Raumtemperaturfühler 6 720 801 099 DE (2011/11)

  • Seite 5: Sem-1

    SEM-1 SEM-1 Das SEM-1 ist für den Betrieb mit Luft-/Wasserwärme- Bei der Schwimmbadsteuerung muss die pumpen SAO 85...130-1 vorgesehen. Es beinhaltet eine Öffnungs- und Schließrichtung des Mischers Leiterplatte (IOB-B) für die Regelung der folgenden (E81.Q81) entsprechend des Einbaus in der Funktionsmöglichkeiten:...

  • Seite 6: Technische Hinweise

    Technische Hinweise Technische Hinweise Systemlösungen 4.1.1 Erläuterungen zu den Systemlösungen E10.T2 Außentemperaturfühler Wärmepumpe Tab. 2 E21.E1 Kompressor E21.E2 Elektrischer Zuheizer E21.F101 Sicherheitsventil E11.C101 Ausdehnungsgefäß E21.G2 Heizungspumpe primär E11.C112 Pufferspeicher E21.G3 Gebläse E11.F101 Sicherheitsventil E21.T6 Heizgastemperaturfühler E11.G1 Umwälzpumpe Heizsystem E21.T7 Wärmeträger aus E11.P101 Manometer E21.T8...
  • Seite 7 Technische Hinweise Zuheizer mit Mischer (Elektro/Öl/ Gaskessel) E71.P111 Thermometer E71.E1.F101 Sicherheitsventil E71.E1.F111 Entlüfter (automatisch) E71.Q1 Absperrventil E71.Q2 Absperrventil E71.E1.Q71 Mischerventil E41.V41 Warmwasser E41.W41 Kaltwasser Tab. 9 E81.E81 Schwimmbadumschalter E81.G1 Umwälzpumpe Schwimmbad E81.Q81 Schwimmbadmischer E81.T81 Schwimmbadfühler 1 (Zusätzlicher Vor- lauffühler) E81.T82 Schwimmbadfühler 2 (Schwimmbadt- emperatur) E81.V101...
  • Seite 8 Technische Hinweise 4.1.2 System mit Kaskadenschaltung und elektrischem Zuheizer 6 720 649 559-01.1I Bild 1 Zwei Wärmepumpen mit elektrischem Zuheizer, Pufferspeicher und Warmwasserspeicher 6 720 801 099 DE (2011/11)
  • Seite 9 Technische Hinweise 4.1.3 System mit Kaskadenschaltung und Zuheizer mit Mischer 6 720 649 559-02.1I Bild 2 Zwei Wärmepumpen mit Zuheizer mit Mischer, Pufferspeicher und Warmwasserspeicher 6 720 801 099 DE (2011/11)
  • Seite 10 Technische Hinweise 4.1.4 Wärmepumpe mit Schwimmbadsteuerung 6 720 649 559-17.2I Bild 3 Wärmepumpe mit Warmwasserspeicher und Pufferspeicher, elektrischem Zuheizer und Schwimmbadsteuerung 6 720 801 099 DE (2011/11)

  • Seite 11: Wärmepumpe Mit Zusätzlichen Mischerkreisen

    Die Kreise E13 und E14 werden durch je ein SEM-1 gesteuert. Die optionalen Raumtemperaturfühler E11.TT (CANbus LCD) und E12.TT (CANbus LCD) sind an die Wärmepumpe angeschlossen. E13.TT und E14.TT sind an ihren jeweiligen SEM-1 angeschlossen. 6 720 801 099 DE (2011/11)

  • Seite 12: Technische Daten

    Technische Hinweise Technische Daten 4.2.1 SEM-1 Einheit Elektrische Anschlusswerte Elektrischer Anschluss VAC/Hz 230 V/1–50 Hz Schutzart Allgemeines Abmessungen (Breite x Tiefe x Höhe) 255 x 181 x 83 Gewicht Tab. 11 Technische Daten Abmessungen 6 720 649 559-14.1I Bild 5 Tiefe in mm.

  • Seite 13: Anordnung Und Mindestabstände Bei Kaskadenschaltung

    Anordnung und Mindestabstände bei Kaskadenschaltung Anordnung und Mindestabstände bei Kaskadenschaltung Bild 7 Anordung bei Kaskadenschaltung 6 720 646 245-14.1I Bild 8 Mindestabstände bei Kaskadenschaltung Schaltplan) und doppelte Absicherung. Die Aufstellung der beiden Wärmepumpen sollte so geplant werden, Bei Installation von 2 Wärmepumpen (Kaskadenschal- dass nur ein Durchlass gegraben werden muss.

  • Seite 14: Installation

    30 m. CAN-BUS-Verbindung. Achten Sie darauf, dass die richti- gen Karten terminiert sind und alle übrigen nicht termi- niert sind. 6 720 649 559-12.1I Bild 9 CANbus-Anschlüsse zwischen Steuerschrank, SEM-1 und Wärmepumpe Steuerschrank SEM-1 Wärmepumpe GND Erde CANL CAN low...
  • Seite 15 Wärmepumpe 1 Wärmepumpe 2 GND Erde CANL CAN low CANHCAN high +12V Anschluss 12 V 6 720 647 948-04.1I Bild 11 CANbus-Anschlüsse zwischen Wärmepumpe, SEM-1 und CANbus-LCD-Fühler. Steuerschrank CANH CAN high SEM-1 #1 +12V Anschluss 12 V SEM-1 #2 SEM-1 #n CANbus-LCD-Fühler 1...

  • Seite 16: Umgang Mit Der Leiterplatte

    Installation Umgang mit der Leiterplatte Leiterplatten mit Steuerelektronik sind sehr empfindlich gegenüber elektrostatischen Entladungen (ESD – Elec- troStatic Discharge). Um Schäden an den Komponenten zu vermeiden, ist daher besondere Vorsicht erforderlich. VORSICHT: Schäden durch elektrostatische Entladungen. B Leiterplatte nur berühren, wenn Sie ein geerdetes Armband tragen.

  • Seite 17: Montage

    Installation Montage 0,3 m 0,3 m 6 720 615 683-22.1I 6 720 614 366-34.1I Bild 14 Bild 15 Empfohlener Montageort für CANbus-LCD-Raum- B In der Nähe der Wärmepumpe an der Wand montie- temperaturfühler ren. Dafür die vier Ecken des Kastens mit für das Wandmaterial geeigneten Schrauben anschrauben.

  • Seite 18: Elektrischer Anschluss

    Elektrischer Anschluss Elektrischer Anschluss SEM-1 6 720 649 559-03.1I Bild 16 IOB-B-Leiterplatte im SEM-1 6 720 801 099 DE (2011/11)

  • Seite 19: Anordnung Der Iob-B-Karte Im Steuerschrank

    Elektrischer Anschluss Anordnung der IOB-B-Karte im Steuerschrank SEC10-1 6 720 649 559-04.1I Bild 17 IOB-B-Anordnung im Schaltkasten SEC10-1 Durchgezogene Linie = Werkseitiger Anschluss Gestrichelte Linie = Zubehör: Leiterplatte IOB-B und Montageabstandhalter aus der Kunststoffversiegelung nehmen. Leiterplatte IOB-B auf den dafür vorgesehenen Platz im Steuerschrank setzen.

  • Seite 20: Anschluss Wärmepumpe Und Sem-1-Kaskade

    Elektrischer Anschluss Anschluss Wärmepumpe und SEM-1-Kaskade 6 720 649 559-05.2I 6 720 649 559-05.2I Bild 18 Kaskade, Optionskarte im Schaltkasten Schaltkasten Wärmepumpe 1 Wärmepumpe 2 Adressauswahl Programmauswahl 6 720 801 099 DE (2011/11)
  • Seite 21 Elektrischer Anschluss 6 720 649 559-06.2I Bild 19 Kaskade, Optionskarte im Multimodul Steuerschrank Wärmepumpe 1 Wärmepumpe 2 Vom Steuerschrank Adressauswahl Programmauswahl 6 720 801 099 DE (2011/11)

  • Seite 22: Schaltplan Sem-1

    Elektrischer Anschluss Schaltplan SEM-1 6 720 649 559-11.1I Bild 20 Schaltplan bei gemischten Heizkreisen 3-4 Durchgezogene Linie = Werkseitiger Anschluss Leitungen: Gestrichelte Linie = Zubehör: Klemmen L, N, Netzanschluss min. 1,5 mm² n = 3, 4 Ist die Leiterplatte IOB-B die letzte der CANbus-Schleife, muss der Schalter in der Position ON stehen.

  • Seite 23: Schaltplan Kaskade

    Elektrischer Anschluss Schaltplan Kaskade 6 720 649 559-08.2I Bild 21 Schaltplan bei Kaskadenschaltung Leitungen: Ist die Leiterplatte IOB-B die letzte der CANbus-Schleife, Klemmen L, N, Netzanschluss min. 1,5 mm² muss der Schalter in der Position ON stehen. Programmauswahl P=6, Adressauswahl A=0 Klemmen 51- 230-V-Anschlüsse min.

  • Seite 24: Schaltplan Zuheizer Mit Mischer Oder Elektrischem Zuheizer

    Ist die Leiterplatte IOB-B die letzte der CANbus-Schleife, E11.S11 Externer Sollwert (0-10 V) muss der Schalter in der Position ON stehen. Ein SEM-1 kann entweder zur Ansteuerung eines el. Zuheizers- Programmauswahl P=5, Adressauswahl A=0 verwendet werden oder zur Ansteuerung eines zweiten E71.E1.Q71 Mischer gemischten Zuheizers.

  • Seite 25: Schaltplan Schwimmbadsteuerung

    Elektrischer Anschluss Schaltplan Schwimmbadsteuerung 6 720 649 559-10.1I Bild 23 Schaltplan Schwimmbadsteuerung Leitungen: Heldragen linje = ansluts alltid Klemmen L, N, Netzanschluss min. 1,5 mm² Streckad linje = tillval Ist die Leiterplatte IOB-B die letzte der CANbus-Schleife, Klemmen 51- 230-V-Anschlüsse min.

  • Seite 26: Adressauswahl

    Elektrischer Anschluss Adressauswahl 6 720 649 559-15.1I Bild 24 Adress- und Programmauswahl IOB-B Programmauswahl Adressauswahl A-0, P-5, Zuheizer mit Mischer A-0, P-1, Schwimmbad A-1, P-0, Kreis 3 A-2, P-0, Kreis 4 A-0, P-6, Kaskadenschaltung 6 720 801 099 DE (2011/11)

  • Seite 27: Reglereinstellung

    Reglereinstellung Reglereinstellung Kreis 3-4 >Nur Zuheizung Die Einstellungen für Kreis 3-4 sind im Installationshand- Werkseinstellung Nein buch der Wärmepumpe unter Einstellungen beschrie- ben. Alternative Ja/Nein Tab. 18 Nur Zuheizung Zuheizer mit Mischer B Ja eingeben, wenn nur der Zuheizer arbeiten soll. Der Zuheizer arbeitet zusammen mit der Wärmepumpe, Dies ist dann sinnvoll, wenn das Gebäude beheizt um die richtige Temperatur in den Kreisen zu halten.

  • Seite 28: Externer Sollwert

    Reglereinstellung >Reglereinstellungen >> Elektr. Zuheizer Warmwasser bestätigen >>P-Anteil Werkseinstellung Nein F-Wert Alternative Ja/Nein Tab. 28 Elektr. ZH Warmwasser Kleinster Wert Größter Wert 30.0 Betriebsart Zuheizer mit Mischer: Tab. 22 P-Konstante Die Funktionen Extra Warmwasser und Thermische Desinfektion erfordern einen >>I-Anteil elektrischen Zuheizer im Warmwasserspei- cher.

  • Seite 29: Schwimmbad

    Reglereinstellung >Rampenzeit Öffnen Weitere Informationen zur Installation und Inbetriebnahme enthält die Installationsan- Werkseinstellung 5 min leitung zur Wärmepumpe. Kleinster Wert 0 min Schwimmbad Größter Wert 30 min Die Einstellungen werden nur angezeigt, wenn Tab. 34 Rampenzeit Öffnen Schwimmbad installiert ist. B Zeit einstellen, die es dauern darf, bis der Zuheizer Der Schwimmbadanschluss erfolgt entsprechend dem bei ZH-Bedarf für die Schwimmbaderwärmung die...
  • Seite 30 Reglereinstellung >>Minimale Schaltdifferenz Schwimmbad >> D-Anteil Werkseinstellung 0,2K Werkseinstellung Kleinster Wert 0,2K Kleinster Wert Größter Wert Größter Wert 10,0 Tab. 39 Minimale Schaltdifferenz Schwimmbad Tab. 45 D-Anteil >>Zeitfaktor Schaltdifferenz Schwimmbad >> Minimales PID-Signal Werkseinstellung Werkseinstellung Kleinster Wert Kleinster Wert Größter Wert Größter Wert 100% Tab.

  • Seite 31: Timer (Zeitprogramme)

    Reglereinstellung Timer (Zeitprogramme) Zugriffsebene 0 = Kunde Zugriffsebene 1 = Installateur Eben Timer Einstellung F-Wert Timer für Schwimmbad --Startverzögerung Zuheizer für Schwimmbad Menü\Timer\Timer für Zuheizung\Startverzöge- 300 min. rung Zuheizer für Schwimmbad Tab. 49 Timer (Zeitprogramme) Externe Regelung, zusätzliche Kreise 8.9.2 Eingänge und Zuheizer mit Mischer Hier wird der Status aller Eingänge angezeigt.

  • Seite 32: Werkseinstellung

    Werkseinstellung Werkseinstellung Schwimmbad F-Wert Ebene Aktivieren Nein Schwimmbadtemperatur 28.0 °C Zuheizung Zuheizung bei Schwimmbaderwärmung zulassen Zuheizung Startverzögerung 300 min. Rampenzeit Öffnen 5 min Rampenzeit Schließen 5 min Verzögerung des Rampenanstiegs nach Abtauung 10 min. Wärmepumpe x Aktiv bei Schwimmbadervärmung Maximale Schaltdifferenz Schwimmbad 2,0 K Minimale Schaltdifferenz Schwimmbad 0,2 K...

  • Seite 33: Alarmfunktionen

    Alarme Alarme 10.1 Alarmfunktionen 10.1.4 Unterbrechung an Fühler E81.T81, E81.T82 Schwimmbad In der Überschrift ist der Alarmtext angegeben. Funktionsbeschreibung: Wenn T81 unterbrochen ist, 10.1.1 Fehler an externem Zuheizer E71.E1.E1.F21 wird T81 auf den gleichen Wert wie Temperaturfühler T1 Funktionsbeschreibung: Mit einem externen Zuheizer gesetzt.

  • Seite 34: Kurzschluss An Fühler E12.T1, E13.T1

    Alarme 10.1.7 Kurzschluss an Fühler E12.T1, E13.T1...Vorlauf 10.1.10 Anschluss an I/O-Karte kontrollieren Funktionsbeschreibung: Der Alarm wird aktiviert, wenn Funktionsbeschreibung: Abhängig von der Karte. der Wert des Fühlers eine höhere Temperatur als 110 °C Bedingungen zum Zurücksetzen: Die Kommunikation anzeigt. Der Mischer des Kreises wird ganz geschlossen. mit der Karte ist neu eingerichtet.
  • Seite 35 Notizen 6 720 801 099 DE (2011/11)
  • Seite 36 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Technische Beratung/ Kundendienstannahme Junkers Deutschland Ersatzteilberatung (24-Stunden-Service) Junkersstraße 20-24 Telefon (0 18 03) 337 330* Telefon (0 18 03) 337 337* D-73249 Wernau Telefax (0 18 03) 337 339* www.junkers.com Info-Dienst Junkers.Kundendienstauftrag@de.bosch.com (Für Informationsmaterial)
