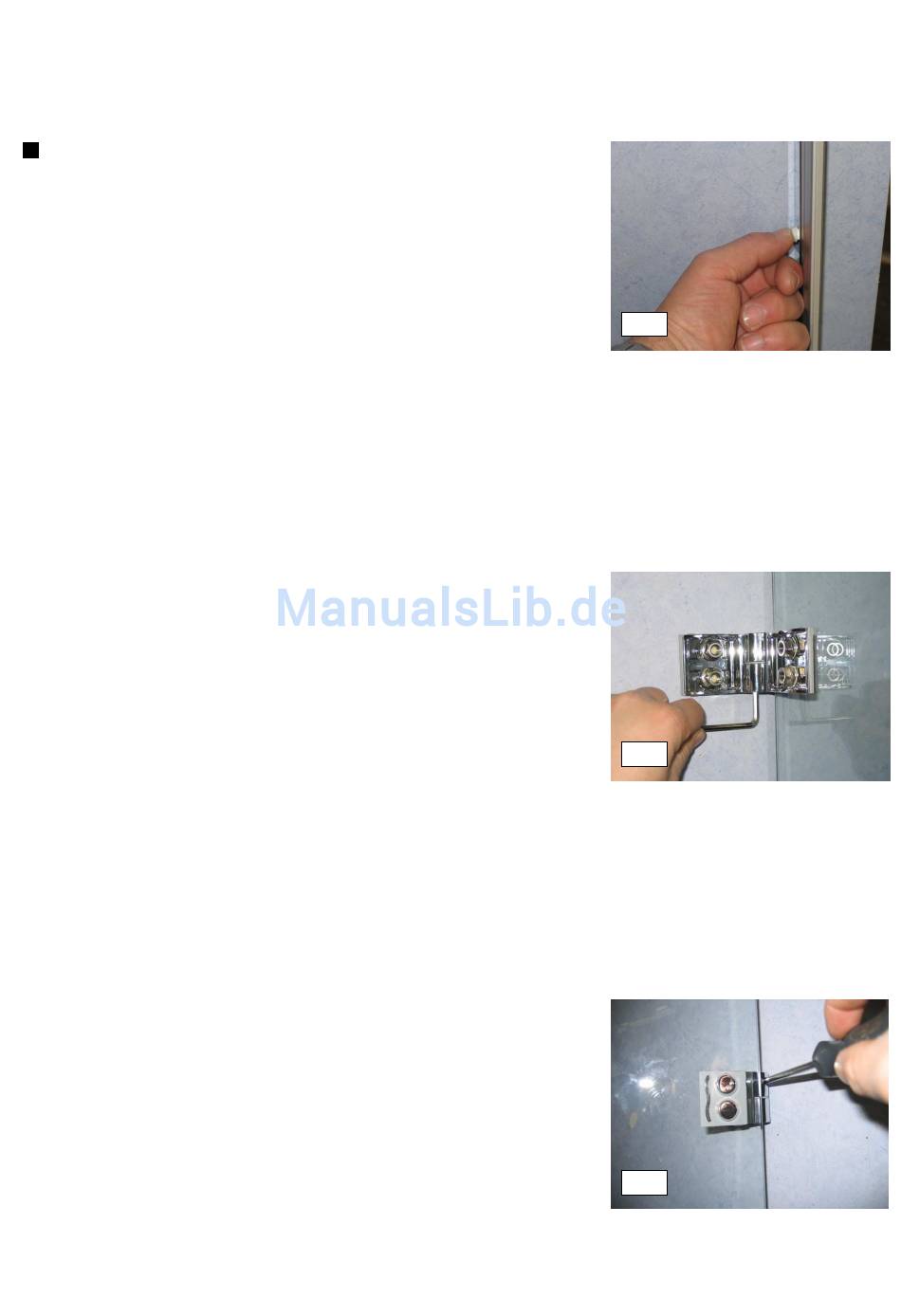

13. Abdeckkappen montieren. Aus den 3
beiliegenden Farben die gewünschte
auswählen.
14. Achtung! Die Einstellung am
Türflügel wie in diesem
Montageschritt beschrieben,
muss zwingend durchgeführt
werden, da sonst der
Hubmechanismus nicht arbeitet.
Zum Einstellen der Flucht des
Türflügels zur schließseitigen
Profileinheit muss man die
Fixierschraube leicht lösen. (nicht
entfernen). Bei loser Fixierschraube
ist der Hubring im Beschlag drehbar
ohne dass der Türflügel anhebt.
Nach erfolgter Einstellung
Fixierschraube fest anziehen um
somit den Hubring in seiner Lage zu
arretieren.
15. Nach korrekter Einstellung des
Türflügels, muss die
Sicherungsschraube M3 fest
angezogen werden. Sie verhindert
das ungewollte Aushängen des
Türflügels. Sofern die
Notwendigkeit besteht den
Türflügel nochmals auszuhängen,
ist diese Schraube vorher zu lösen.
8
13
Außenseite
Türflügel
14
Innenseite
Türflügel
15
