Montageschritte
Die folgenden Montageschritte zeigen den Aufbau einer links angeschlagenen Abtrennung.
Diese bitte spiegelbildlich für eine rechts angeschlagene Abtrennung anwenden.
Montageschritte

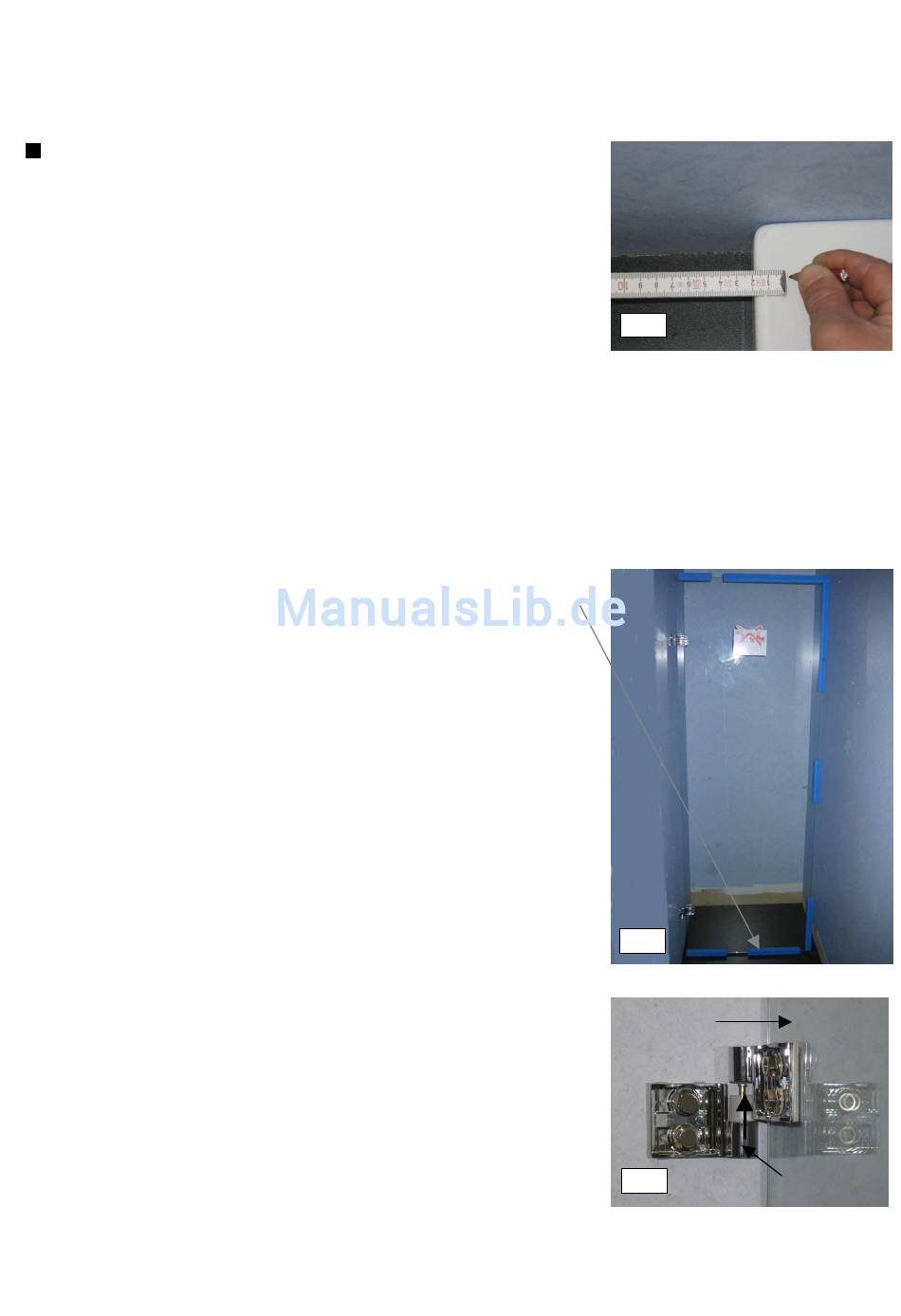

1. Die Position der Tür und der
schließseitigen Profileinheit laut
beiliegendem Montagehinweis
anzeichnen.
2. Die Tür auf dem unteren
Kantenschutz absetzen, so wird der
Ausgleich zur Abtrennungshöhe
hergestellt. Kantenschutz an der
Tür vorerst nur wandseitig
entfernen.
Die lotrechte Abweichung der
Wandschräge darf max. + / - 2 mm
betragen.
Scheiben dürfen nachträglich nicht
mechanisch bearbeitet werden.
3. Tür an die Markierung setzen,
lotrecht ausrichten und Beschläge
an die Wand schwenken.
Beim wandseitigen Beschlag der
Tür darauf achten, dass er in
Pfeilrichtung bis in die Endlage in
den Türbeschlag eingeschoben
wird. Erst dann Bohrlöcher
anzeichnen, bohren und Dübel
Durchmesser 8 mm setzen.
4
1
Außenseite
Türflügel
2
Außenseite
Türflügel
Türbeschlag
3
Wandseitiger Beschlag
