Montageschritte
Außenseite
Türflügel
Außenseite
Außenseite

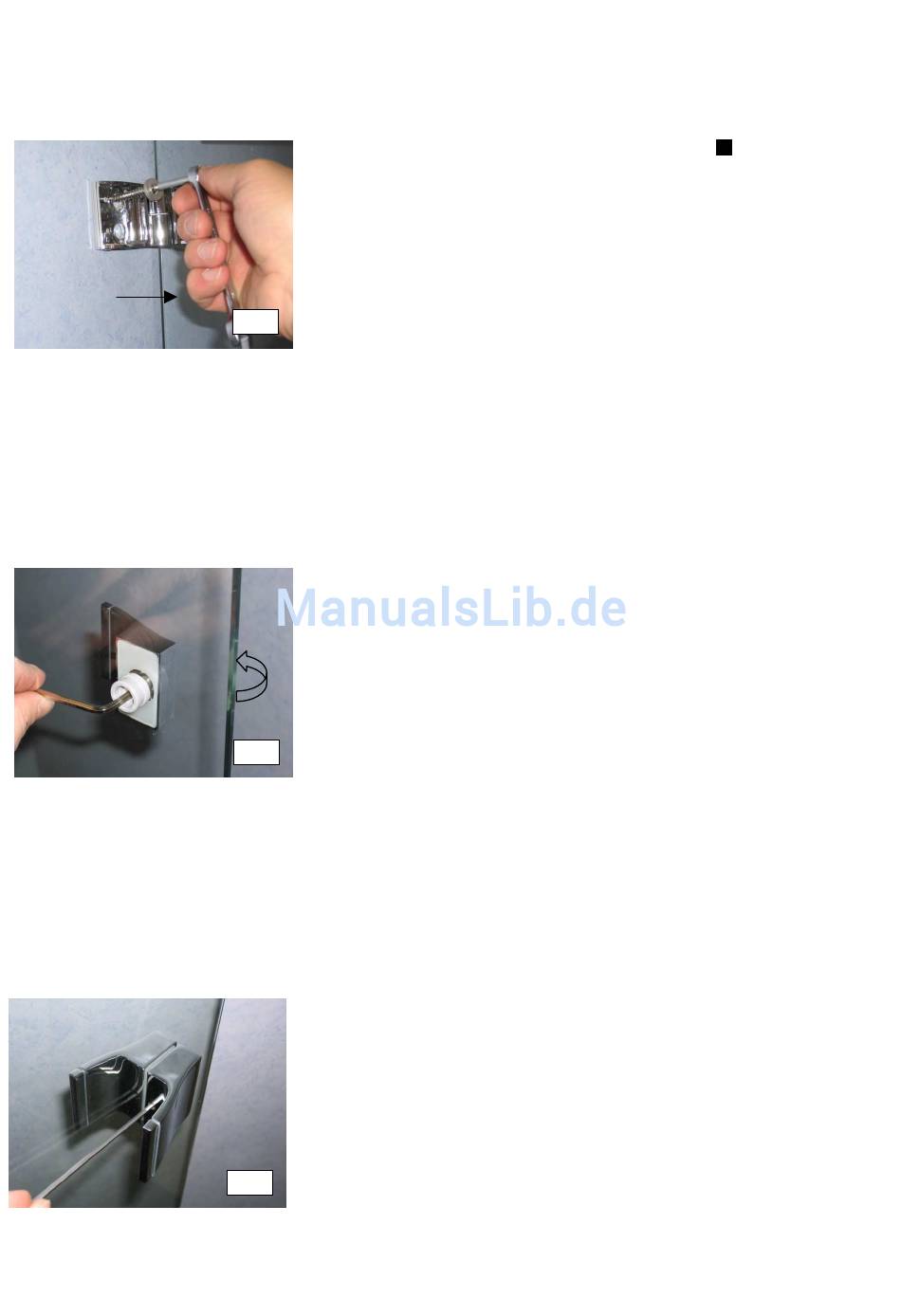

4. Anschließend Türflügel erneut
ausrichten und jeweils beide
Beschläge mit je 2x Schrauben 6 x
80 mm und 2x U- Scheibe 6,4 mm
befestigen. Unterer Kantenschutz
an der Tür kann nun entfernt
werden.
4
5. Erste Griffhälfte gemeinsam mit der
Griffunterlage auf der Innenseite
der Scheibe anlegen und mittels
Senkschraube M6 x 20 und der
Innenseite
Befestigungshülse aus Kunststoff
von der Außenseite her durch die
Bohrung hindurch befestigen.
5
6. Zweite Griffhälfte zusammen mit
der Griffunterlage von außen über
die Befestigungshülse schieben und
durch Eindrehen des Gewindestiftes
M5 auf der Befestigungshülse
fixieren. Gewindestift hierbei fest
anziehen.
Das Kantenschutzprofil kann
jetzt komplett entfernt werden.
6
5
Montageschritte
