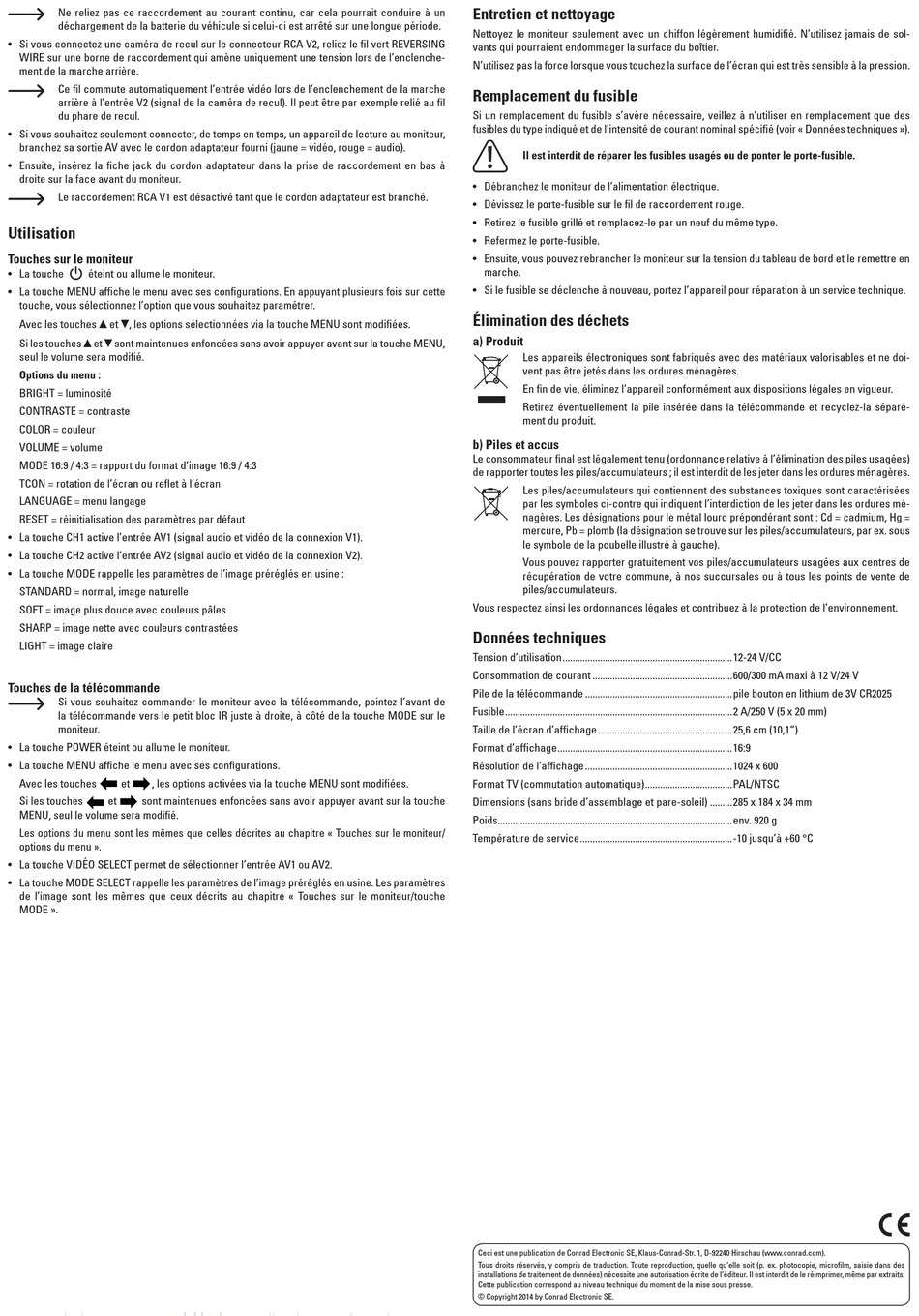

Renkforce T-M1010 Bedienungsanleitung Seite 6

Ne reliez pas ce raccordement au courant continu, car cela pourrait conduire à un
déchargement de la batterie du véhicule si celui-ci est arrêté sur une longue période.
• Si vous connectez une caméra de recul sur le connecteur RCA V2, reliez le fil vert REVERSING
WIRE sur une borne de raccordement qui amène uniquement une tension lors de l'enclenche-
ment de la marche arrière.
Ce fil commute automatiquement l'entrée vidéo lors de l'enclenchement de la marche
arrière à l'entrée V2 (signal de la caméra de recul). Il peut être par exemple relié au fil
du phare de recul.
• Si vous souhaitez seulement connecter, de temps en temps, un appareil de lecture au moniteur,
branchez sa sortie AV avec le cordon adaptateur fourni (jaune = vidéo, rouge = audio).
• Ensuite, insérez la fiche jack du cordon adaptateur dans la prise de raccordement en bas à
droite sur la face avant du moniteur.
Le raccordement RCA V1 est désactivé tant que le cordon adaptateur est branché.
Utilisation
Touches sur le moniteur
• La touche éteint ou allume le moniteur.
• La touche MENU affiche le menu avec ses configurations. En appuyant plusieurs fois sur cette
touche, vous sélectionnez l'option que vous souhaitez paramétrer.
Avec les touches S et F, les options sélectionnées via la touche MENU sont modifiées.
Si les touches S et F sont maintenues enfoncées sans avoir appuyer avant sur la touche MENU,
seul le volume sera modifié.
Options du menu :
BRIGHT = luminosité
CONTRASTE = contraste
COLOR = couleur
VOLUME = volume
MODE 16:9 / 4:3 = rapport du format d'image 16:9 / 4:3
TCON = rotation de l'écran ou reflet à l'écran
LANGUAGE = menu langage
RESET = réinitialisation des paramètres par défaut
• La touche CH1 active l'entrée AV1 (signal audio et vidéo de la connexion V1).
• La touche CH2 active l'entrée AV2 (signal audio et vidéo de la connexion V2).
• La touche MODE rappelle les paramètres de l'image préréglés en usine :
STANDARD = normal, image naturelle
SOFT = image plus douce avec couleurs pâles
SHARP = image nette avec couleurs contrastées
LIGHT = image claire
Touches de la télécommande
Si vous souhaitez commander le moniteur avec la télécommande, pointez l'avant de
la télécommande vers le petit bloc IR juste à droite, à côté de la touche MODE sur le
moniteur.
• La touche POWER éteint ou allume le moniteur.
• La touche MENU affiche le menu avec ses configurations.
Avec les touches et , les options activées via la touche MENU sont modifiées.
Si les touches et sont maintenues enfoncées sans avoir appuyer avant sur la touche
MENU, seul le volume sera modifié.
Les options du menu sont les mêmes que celles décrites au chapitre « Touches sur le moniteur/
options du menu ».
• La touche VIDÉO SELECT permet de sélectionner l'entrée AV1 ou AV2.
• La touche MODE SELECT rappelle les paramètres de l'image préréglés en usine. Les paramètres
de l'image sont les mêmes que ceux décrits au chapitre « Touches sur le moniteur/touche
MODE ».
Entretien et nettoyage
Nettoyez le moniteur seulement avec un chiffon légèrement humidifié. N'utilisez jamais de sol-
vants qui pourraient endommager la surface du boîtier.
N'utilisez pas la force lorsque vous touchez la surface de l'écran qui est très sensible à la pression.
Remplacement du fusible
Si un remplacement du fusible s'avère nécessaire, veillez à n'utiliser en remplacement que des
fusibles du type indiqué et de l'intensité de courant nominal spécifié (voir « Données techniques »).
Il est interdit de réparer les fusibles usagés ou de ponter le porte-fusible.
• Débranchez le moniteur de l'alimentation électrique.
• Dévissez le porte-fusible sur le fil de raccordement rouge.
• Retirez le fusible grillé et remplacez-le par un neuf du même type.
• Refermez le porte-fusible.
• Ensuite, vous pouvez rebrancher le moniteur sur la tension du tableau de bord et le remettre en
marche.
• Si le fusible se déclenche à nouveau, portez l'appareil pour réparation à un service technique.
Élimination des déchets
a) Produit
Les appareils électroniques sont fabriqués avec des matériaux valorisables et ne doi-
vent pas être jetés dans les ordures ménagères.
En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.
Retirez éventuellement la pile insérée dans la télécommande et recyclez-la séparé-
ment du produit.
b) Piles et accus
Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées)
de rapporter toutes les piles/accumulateurs ; il est interdit de les jeter dans les ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées
par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures mé-
nagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg =
mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous
le symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de
récupération de votre commune, à nos succursales ou à tous les points de vente de
piles/accumulateurs.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Données techniques
Tension d'utilisation ....................................................................12-24 V/CC
Consommation de courant ........................................................600/300 mA maxi à 12 V/24 V
Pile de la télécommande ...........................................................pile bouton en lithium de 3V CR2025
Fusible ...........................................................................................2 A/250 V (5 x 20 mm)
Taille de l'écran d'affichage ......................................................25,6 cm (10,1")
Format d'affichage ......................................................................16:9
Résolution de l'affichage ...........................................................1024 x 600
Format TV (commutation automatique) ...................................PAL/NTSC
Dimensions (sans bride d'assemblage et pare-soleil) .........285 x 184 x 34 mm
Poids..............................................................................................env. 920 g
Température de service .............................................................-10 jusqu'à +60 °C
