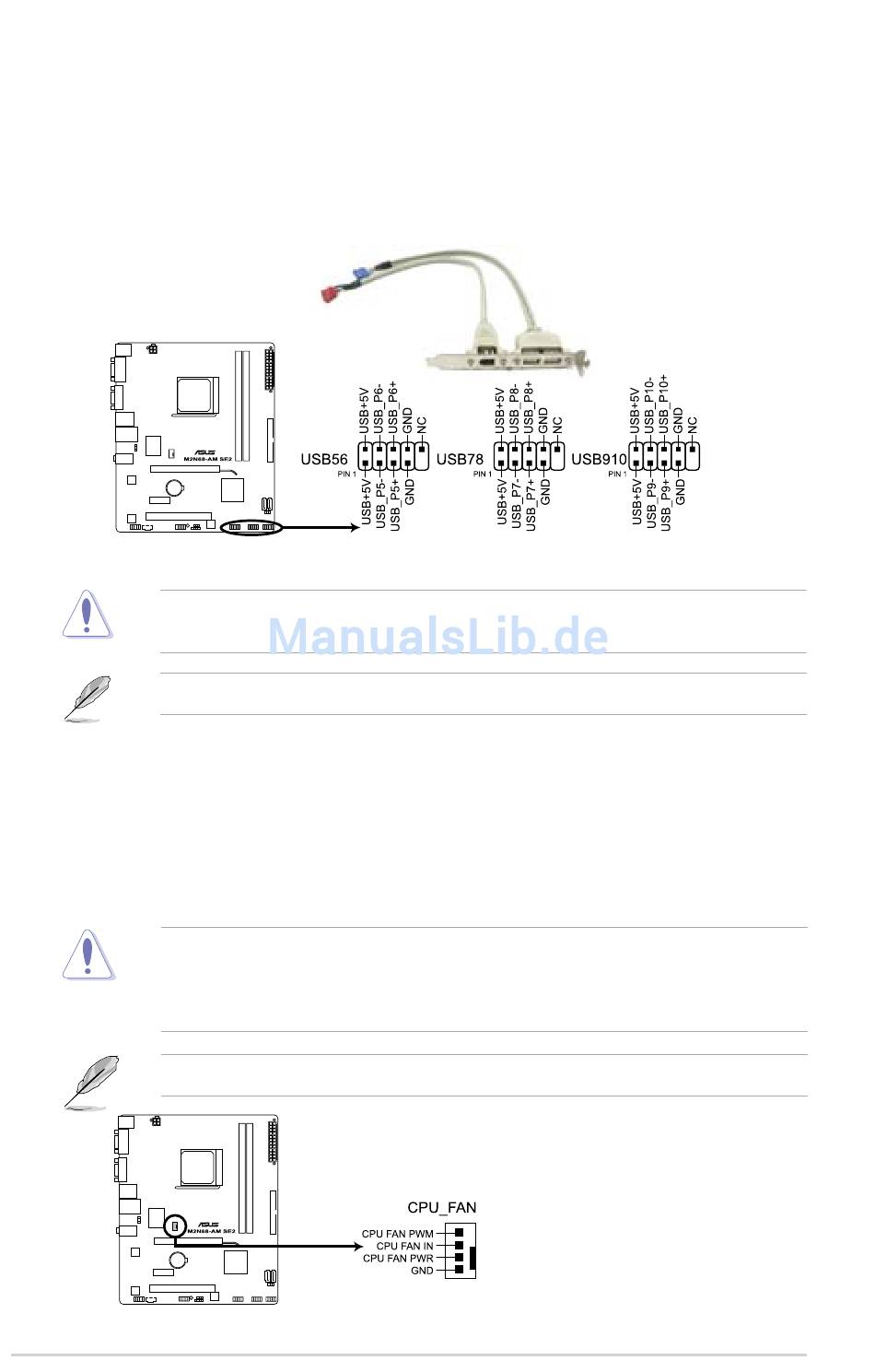

4. USB-Anschlüsse (10-1 pol. USB56 ,USB78, USB910)
Diese Sockel dienen zum Einbauen von zusätzlichen USB 2.0-Anschlüssen.
Verbinden Sie das USB-Modulkabel mit einem dieser Sockel und befestigen Sie
das Modul anschließend an einer Steckplatzaussparung an der Rückseite des
Computergehäuses. Diese USB-Sockel entsprechen der USB 2.0-Spezifikation,
welche Verbindungen mit einer Geschwindigkeit von bis zu 480 Mbps ermöglicht.
M2N68-AM SE2 USB 2.0-Anschlüsse
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
Das USB 2.0-Modul muss separat erworben werden.
5. CPU-Lüfteranschluss (4-pol. CPU_FAN)
Der Lüfteranschluss unterstützt Lüfter mit 350mA-740mA (8,88W maximal) oder mit
einer Gesamtstromausnahme von 1A-2,22A (26,64W maximal) bei +12V. Verbinden
Sie das Lüfterkabel mit dem Lüfteranschluss auf dem Motherboard und vergewissern
Sie sich, dass der schwarze Draht mit dem Erdungsanschluss auf dem Anschluss
übereinstimmt.
Vergessen Sie nicht, das Lüfterkabel mit dem Prozessorlüfteranschluss zu verbinden. Eine
unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten
beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die
Lüfteranschluss!
Nur der CPU-Lüfteranschluss unterstützt die Q-Fan-Funktion.
M2N68-AM SE2 CPU-Lüfteranschluss
ASUS M2N68-AM SE2 1-12
