1.2 Motherboard-Übersicht
1.2.1

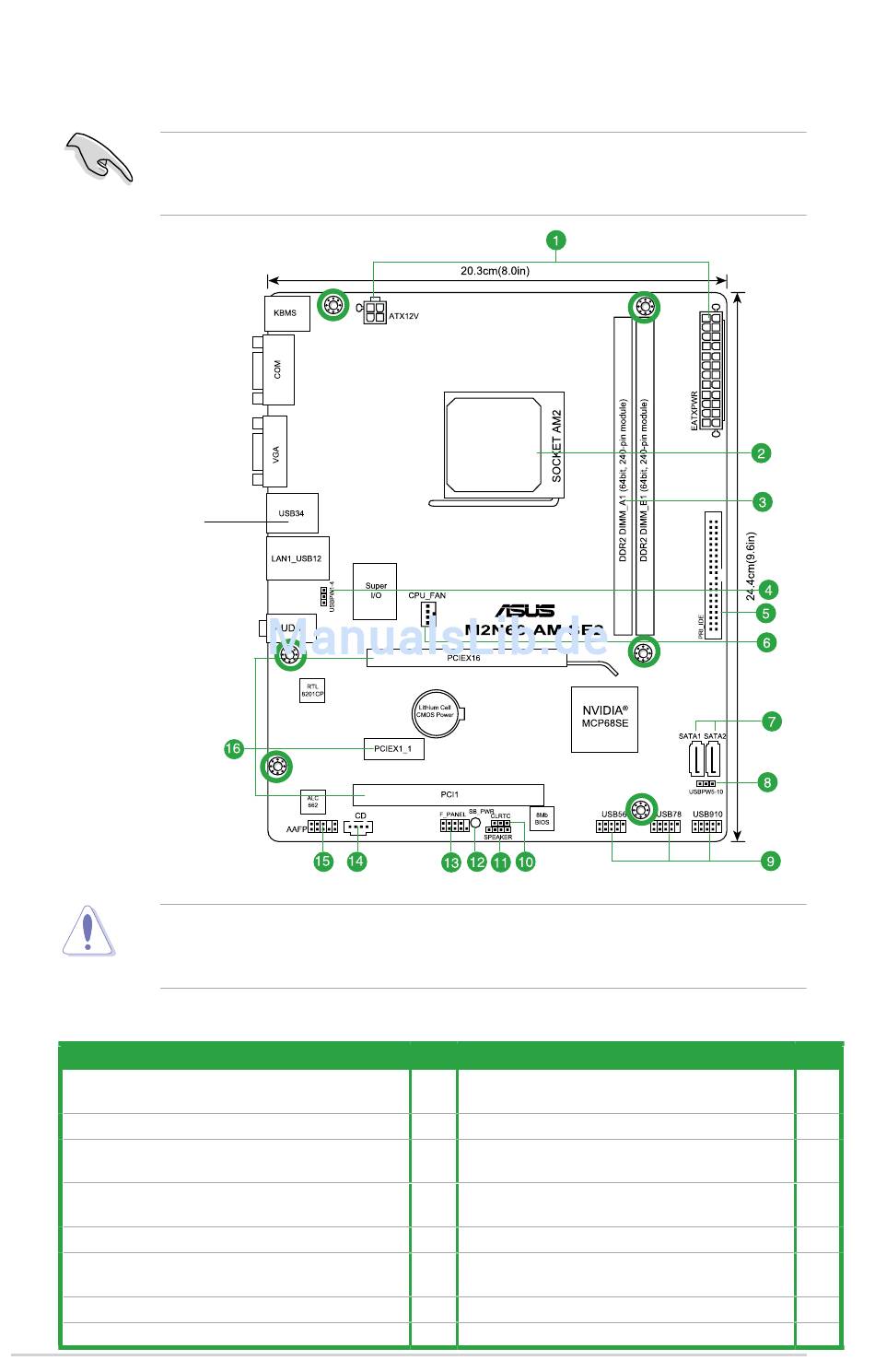

Motherboard-Layout

Installieren des Motherboards müssen Sie es richtig ausgerichtet in das Computergehäuse
einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des
Computergehäuses.
Seite in Richtung
Gehäuserückseite
ausrichten.
Drehen Sie sechs Schrauben in die mit Kreisen gekennzeichneten Löcher, um das
Motherboard am Gehäuse anzuschrauben. Überdrehen Sie die Schrauben NICHT, da Sie
das Motherboard sonst beschädigen könnten.
1.2.2

Ansicht-Beschreibung

Anschlüsse/Jumper/Steckplätze/LEDs
1. ATX-Stromanschlüsse (24-pol. EATXPWR, 4-pol.
ATX12V)
2. AM2-Prozessorsockel
3. DDR2-DIMM-Steckplätze
4. Tastatur-/Maus-Stromanschluss (3-pol.
PS2_USBPW 1-4)
5. IDE-Anschluss (40-1-pol. PRI_IDE)
6. CPU-Lüfteranschluss (4-pol. CPU_FAN)
7. Serielle SATA-Anschlüsse (7-pol. SATA1, SATA2)
8. USB-Geräte-Aufweckung (3-pol. USBPW 5-10)
ASUS M2N68-AM SE2
Seite Anschlüsse/Jumper/Steckplätze/LEDs
1-13 9. USB-Anschlüsse (10-1-pol. USB56, USB78,
USB910)
1-3 10. Clear RTC RAM (3-pol. CLRRTC)
1-3 11. Interner Lautsprecheranschluss (4-pol.
SPEAKER)
1-9 12. Standby-Power-LED (SB_PWR)
1-11 13. Systempanelanschluss (10-1-pol. F_PANEL)
1-12 14. Optischer Laufwerks-Audio-Anschluss (4-pol.
CD)
1-10 15. Frontblenden-Audio-Anschluss (10-1-pol. AAFP)
1-8 16. PCIe x16-/PCIe x1-/PCI-Steckplätze
Seite
1-12
1-7
1-13
1-1
1-14
1-11
1-14
1-7
1-2
