Bedienung

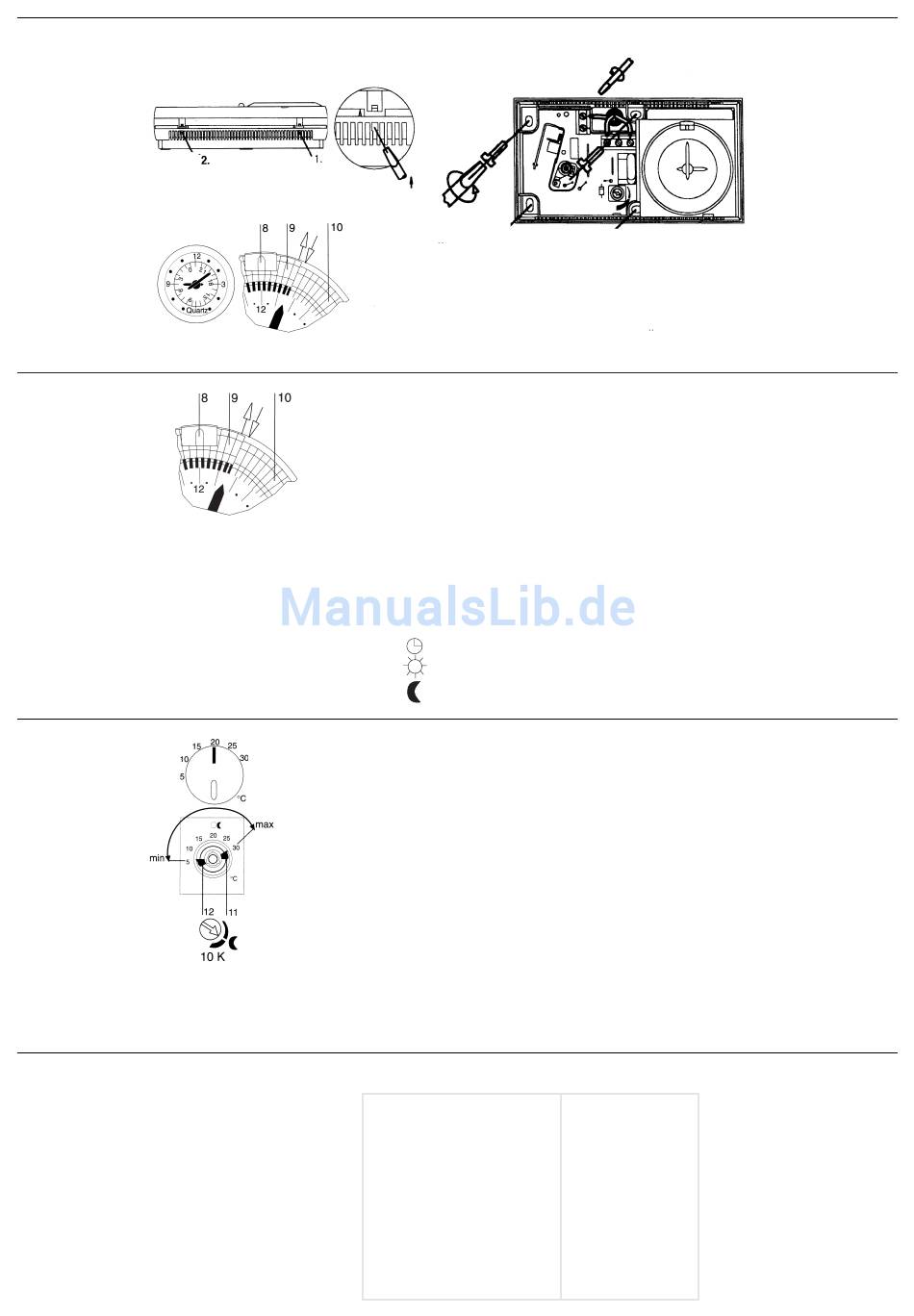

2.)
Deckel-Befestigungshaken (1. und 2. an
der Reglerunterkante) vorsichtig mittels Schrau-
bendreher andrücken und Deckel nach oben auf-
schwenken.
3.)
Uhrzeit einstellen
Stellen Sie die aktuelle Uhrzeit ein. Drehen Sie die Minutenzeigerscheibe (4)
in beliebiger Richtung bis die volle Uhrzeit auf der Markierung 12 steht
(Bezugsmarkierung
(8) bei abgenommener Uhrenkappe sichtbar). Korrigie-
ren Sie anschließend mit der Minutenzeigerscheibe (4) die Minuten.
Hinweis: Bei Stromausfall besteht bis 72 Stunden Gangreserve. Bei
längerem Stromausfall müssen Sie die Uhr erneut stellen.
Schaltzeiten einstellen
Werkseitige Voreinstellungen:
Tageszeit von 6.00 bis 22.00 Uhr
Nachtzeit (Nachtabsenkung) von 22.00 bis 6.00 Uhr
Nachtabsenkung 4 K
Nachtzeit
Entfernen Sie die Uhrenkappe (3).
Ziehen Sie vorsichtig mit Hilfe eines spitzen Gegenstandes die Uhrenreiter
für den Nachtzeitraum (9) nach außen (am blauen Innenrand erkennbar).
Tageszeit
Die Uhrenreiter für die Tageszeit (10) stehen immer innen (kein blauer
Innenrand). Bei Bedarf entsprechende Uhrenreiter nach innen schieben.
Hinweis:
Bei der Wochenuhr müssen mindestens zwei Uhrenreiter gezogen sein.
Betriebsarten schalten
Schalten Sie am Betriebsartenschalter (2) die entsprechende Betriebsart
ein:
automatische Nachtabsenkung
Tagestemperatur
abgesenkte Temperatur
Tagestemperatur einstellen
Stellen Sie mit der Drehscheibe Raumtemperatur (7) die Tagestemperatur
ein.
Minimale-maximale Raumtemperaturbegrenzung
Aus Energiespargründen ist es oft sinnvoll, die Raumtemperatur individuell
minimal und maximal zu begrenzen. Entfernen Sie die Drehscheibe (7) und
setzen Sie die Begrenzungsfahnen (11 und 12) neu. Setzen Sie die
Drehscheibe (7) wieder fest auf.
Nachtabsenkung einstellen
Werkseitig ist die Nachtabsenkung auf 4 K (Tagestemperatur minus
Nachttemperatur = 4 K) eingestellt worden (Pfeil steht auf der weißen Linie).
Diesen Wert können Sie durch Drehen am Drehknopf Potentiometer (6) bis
10 K einstellen.
Störungen
Bei Störungen informieren Sie immer ihren Elektrofachbetrieb.
Nach einem Stromausfall länger als 72 Stunden müssen Sie die Uhr erneut
einstellen.
Entsorgen Altgerät
Geben Sie das Altgerät beim Recyclingunternehmen (Nickel-Cadmium-
Akku) ab. Nicht in die Mülltonne werfen!
Technische Daten
Fühlerelement Bimetall
Schaltvermögen Heizkontakt
Schaltvermögen Kühlkontakt
Temperaturabsenkung
Absenkung zusätzlich Klemme 5
Schutzart
Schutzklasse
Temperaturbereich
zul. Luftfeuchtigkeit, nicht kond.
Anlaufzeit
Schalttzeit (Tages/Wochenuhr)
Gangreserve
Masse
Typ 1C
10 (4) A 250 V AC
5 (2) A 250 V AC
ca. 3 bis 10 K
2 (0,5) A 250 V AC
IP 30
II
5 bis 30°C
max. 95% rF
5 Minuten
15 min/2 h
72 h
ca.160 g
