Steuerungsbereich A - EWM T 4.02 Betriebsanleitung

3.1.1

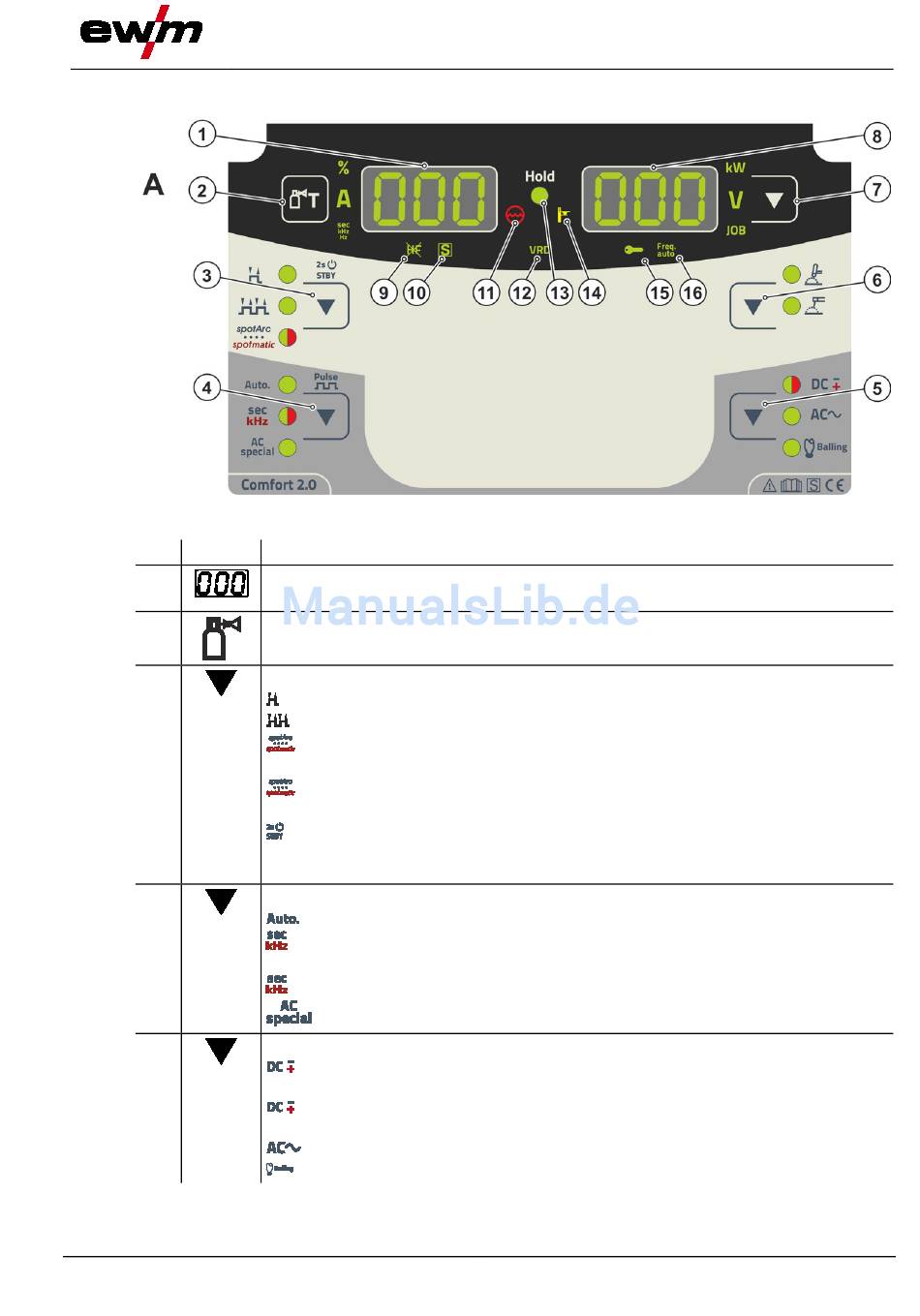

Steuerungsbereich A

Pos. Symbol
1
2
3
4
5
099-00T402-EW500
21.10.2016
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 3.2
Drucktaste Gastest > siehe Kapitel 4.1.1
Drucktaste Betriebsart / Energiesparmodus
--------- 2-Takt > siehe Kapitel 4.1.6.2
------- 4-Takt > siehe Kapitel 4.1.6.3
------ Punktschweißverfahren spotArc - Signalleuchte leuchtet
grün > siehe Kapitel 4.1.6.4
------ Punktschweißverfahren spotmatic - Signalleuchte leuchtet
rot > siehe Kapitel 4.1.6.5
-------- Durch langen Tastendruck wechselt das Gerät in den
Energiesparmodus > siehe Kapitel 4.3.
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen > siehe Kapitel 4.1.9
------ Pulsautomatik (Frequenz und Balance)
-------- Signalleuchte leuchtet grün: Thermisches WIG-Pulsen / E-Hand-
Impulsschweißen / Mittelwertpulsen
-------- Signalleuchte leuchtet rot: Metallurgisches WIG-Pulsen (kHz-Pulsen)
--- WIG-AC-Spezial
Drucktaste Schweißstrompolarität / Kalottenbildung
------ Signalleuchte leuchtet grün: Gleichstromschweißen mit negativer Polarität am
Elektrodenhalter bzw. Schweißbrenner.
------ Signalleuchte leuchtet rot: E-Hand-Gleichstromschweißen mit positiver
Polarität am Elektrodenhalter > siehe Kapitel 4.2.4.
----
Wechselstromschweißen / Wechselstromformen > siehe Kapitel 4.1.12
------- Kalottenbildung > siehe Kapitel 4.1.3
