Steuerungsbereich B - EWM T 4.02 Betriebsanleitung

3.1.2

Steuerungsbereich B

Pos. Symbol
1
2
3
4
5
6
7 AMP%
8 sec
9 AMP%
sec
10 AMP
sec
11 sec
12 AMP%
13
099-00T402-EW500
21.10.2016
Beschreibung 0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den
Uhrzeigersinn angewählt.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und
Drücken > siehe Kapitel 3.3.
Drucktaste Parameteranwahl, rechts
Die Schweißparameter des Funktionsablaufes werden nacheinander im Uhrzeigersinn
angewählt.
Signalleuchte Balance
AC-Balance (JOB 1-7), Puls-Balance
Signalleuchte Elektrodendurchmesser
Zündoptimierung (WIG) / Grundeinstellung Kalottenbildung (JOB 1-7)
Signalleuchte Gasnachströmzeit
Signalleuchte, Endstrom
Signalleuchte Downslope-Zeit
Signalleuchte, zweifarbig
rot: Absenk- bzw. Pulspausestrom
grün: Pulspausezeit
Signalleuchte, zweifarbig
rot: Hauptstrom / Pulsstrom
grün: Pulszeit
Signalleuchte
Upslope-Zeit (WIG) / Hotstart-Zeit
Signalleuchte
Startstrom (WIG) / Hotstart-Strom
Signalleuchte Gasvorströmzeit
Gerätesteuerung - Bedienelemente

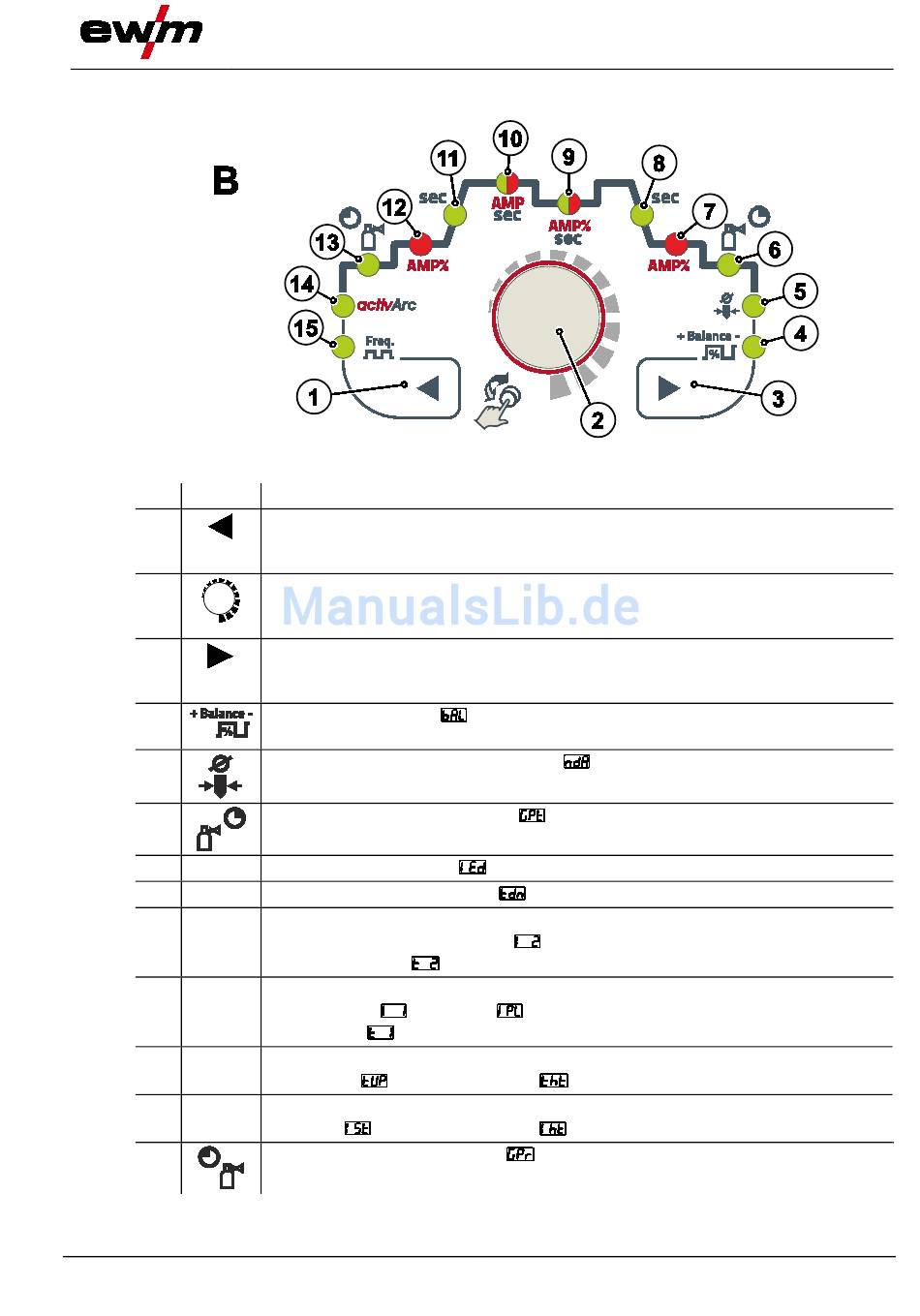

Abbildung 3-3
(% von AMP)
(E-Hand)
(E-Hand)
Übersicht Steuerungsbereiche
11
