EWM T 4.02 Betriebsanleitung Seite 27

Beispielhaft wird der Ablauf mit Zündungsart HF-Zündung dargestellt. Die Lichtbogenzündung mit Liftarc
ist jedoch auch möglich > siehe Kapitel 4.1.5.2.
Prozessfreigabeart für den Schweißprozess wählen > siehe Kapitel 4.6.
Upslope- und Downslope-Zeiten ausschließlich bei langem Einstellbereich der Punktzeit
(0,01 s - 20,0 s) möglich.
 Schweißbrennertaster betätigen und loslassen (tippen) um den Schweißprozess freizugeben.
 Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen.
 Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand besteht. Schutzgas strömt mit eingestellter Gasvorströmzeit
der zuvor eingestellte Startstrom
 Die Hauptstromphase
 Der Schweißstrom fällt mit eingestellter Downslope-Zeit auf den Endstrom
 Die Gasnachströmzeit
Schweißbrennertaster betätigen und loslassen (tippen) um den Schweißprozess erneut
freizugeben (nur bei Prozessfreigabe separat erforderlich). Das erneute Aufsetzen des
Schweißbrenners mit der Wolframelektrodenspitze leitet die folgenden Schweißprozesse ein.
099-00T402-EW500
21.10.2016

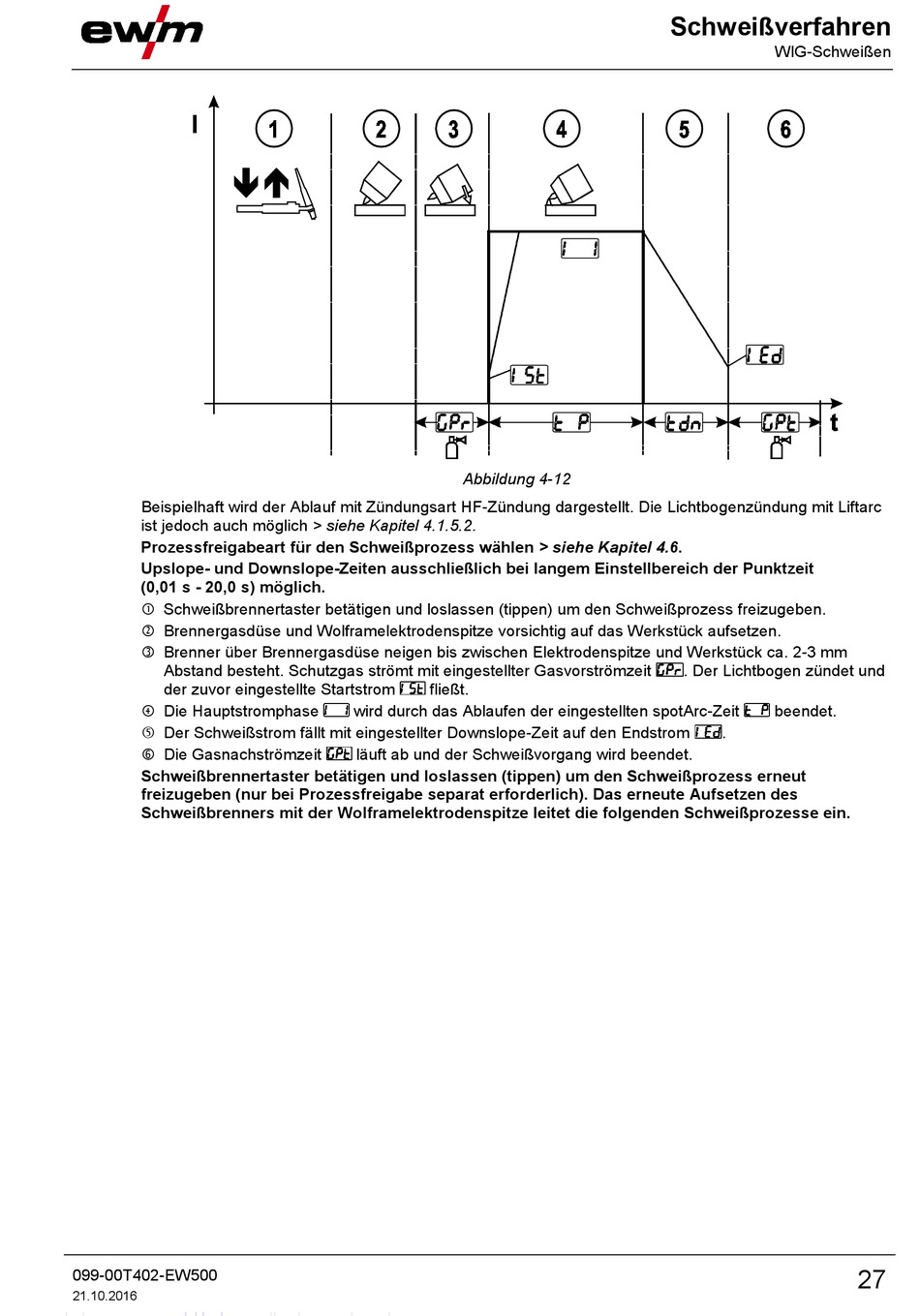

Abbildung 4-12
fließt.
wird durch das Ablaufen der eingestellten spotArc-Zeit
läuft ab und der Schweißvorgang wird beendet.
Schweißverfahren
WIG-Schweißen
. Der Lichtbogen zündet und
beendet.
.
27
