Gerätesteuerung - Bedienelemente
Bedienung der Gerätesteuerung
3.3 Bedienung der Gerätesteuerung
3.3.1

Hauptansicht

Nach dem Einschalten des Gerätes oder dem Beenden einer Einstellung wechselt die Gerätesteuerung
zur Hauptansicht. Dies bedeutet, dass die zuvor gewählten Einstellungen übernommen (ggf. durch
Signalleuchten angezeigt) und der Sollwert der Stromstärke (A) in der linken Schweißdatenanzeige
dargestellt wird. In der rechten Anzeige wird je nach Vorauswahl der Sollwert für Schweißspannung (V)
oder der Istwert der Schweißleistung (kW) angezeigt. Die Steuerung wechselt nach 4 s Untätigkeit immer
wieder zur Hauptansicht zurück.
3.3.2 Einstellung der Schweißleistung
Die Einstellung der Schweißleistung erfolgt mit dem Steuerungsknopf. Darüber hinaus können die
Parameter im Funktionsablauf oder die Einstellungen in den verschiedenen Gerätemenüs angepasst
werden.
3.3.3 Einstellung der Schweißparameter im Funktionsablauf
Die Einstellung eines Schweißparameters im Funktionsablauf kann auf zwei Arten erfolgen.
1. Betätigen der Pfeiltasten "links" oder "rechts" (blinkende Signalleuchte zeigt die Auswahl). Durch
Drehen des Steuerungsknopfes wird der Parameterwert eingestellt.
2. Kurzer Druck auf den Steuerungsknopf (Auswahl des Funktionsablaufes) und anschließendes Drehen
des Knopfes (Navigation zum gewünschten Parameter). Durch nochmaliges Drücken wird der
gewählte Parameter zur Einstellung ausgewählt (entsprechende Signalleuchte blinkt). Durch Drehen
des Knopfes wird der Parameterwert eingestellt.

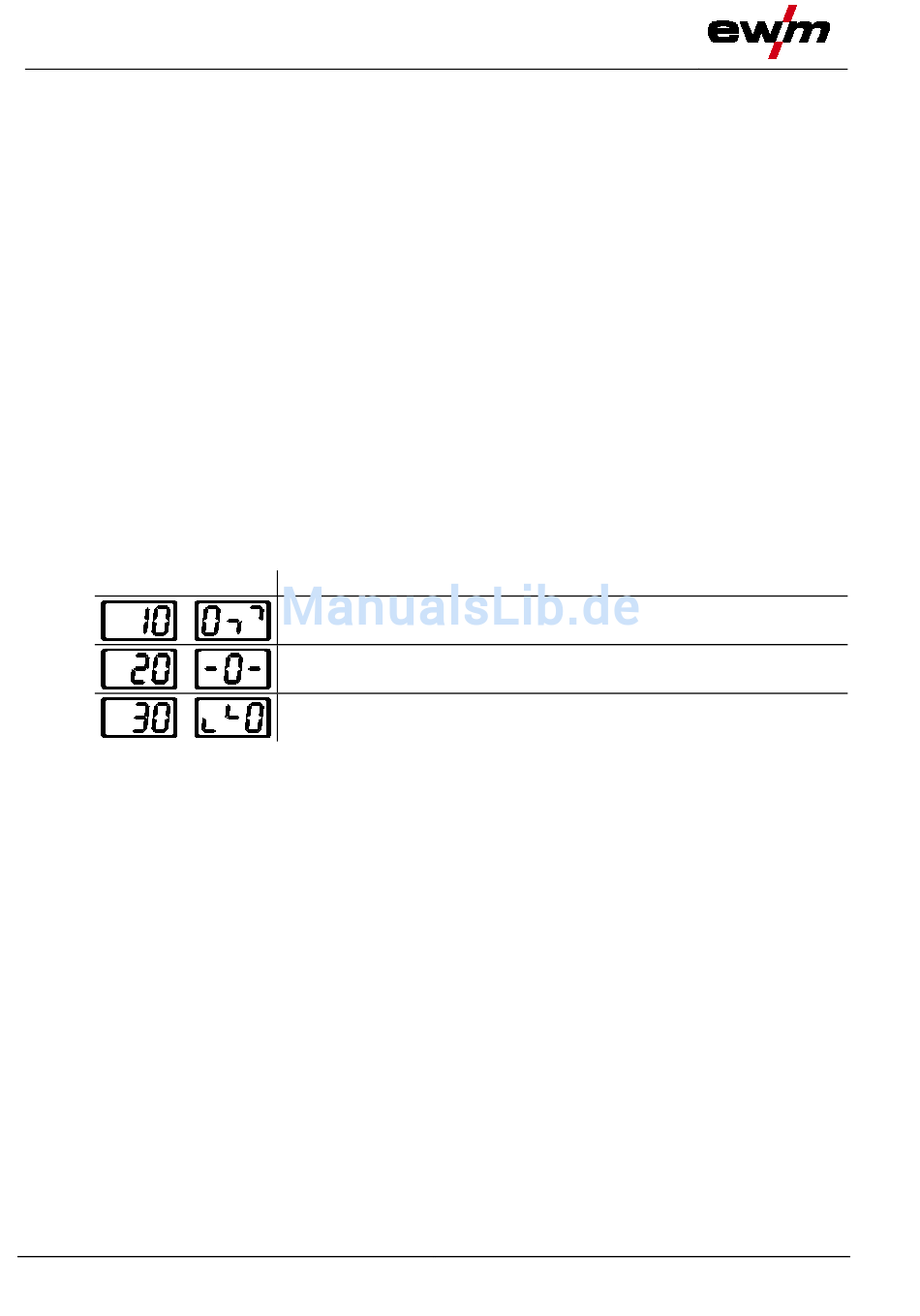

Während der Schweißparametereinstellung wird in der linken Anzeige der einzustellende Parameterwert
dargestellt. In der rechten Anzeige wird ein Parameterkürzel bzw. eine Abweichung des vorgegebenen
Parameterwertes nach oben oder unten symbolisch dargestellt:
Anzeige
3.3.4 Erweiterte Schweißparameter einstellen (Expertmenü)
Im Expertmenü sind Funktionen und Parameter hinterlegt, die sich nicht direkt an der Gerätesteuerung
einstellen lassen, bzw. bei denen ein regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl und
Darstellung dieser Parameter erfolgt in Abhängigkeit des zuvor gewählten Schweißverfahrens bzw. der
Funktionen.
Die Anwahl erfolgt durch einen langen Druck (> 2s) auf den Steuerungsknopf. Entsprechenden
Parameter / Menüpunkt durch Drehen (navigieren) und Drücken (bestätigen) des Steuerungsknopfes
anwählen.
Zusätzlich bzw. alternativ können die Drucktasten rechts und links neben dem Steuerungsknopf zur
Navigation genutzt werden.
3.3.5 Grundeinstellungen ändern (Gerätekonfigurationsmenü)
Im Gerätekonfigurationsmenü können Grundfunktionen des Schweißsystems angepasst werden. Die
Einstellungen sollten ausschließlich von erfahrenen Anwendern verändert werden > siehe Kapitel 4.6.
14
Bedeutung
Parameterwert erhöhen
Um die Werkseinstellungen wieder zu erreichen.
Werkseinstellung (Beispiel Wert = 20)
Parameterwert ist optimal eingestellt
Parameterwert verringern
Um die Werkseinstellungen wieder zu erreichen.
