4-Takt-Betrieb

1.Takt
• Brennertaster 1 drücken, Gasvorströmzeit
• HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert
Minimaleinstellung). HF schaltet ab.
2.Takt
• Brennertaster 1 loslassen.
• Schweißstrom steigt mit der eingestellten Upslope-Zeit
Vom Hauptstrom AMP auf Absenkstrom
• Brennertaster 2 drücken oder
• Brennertaster 1 tippen (Brennermodi 1-6).
3.Takt
• Brennertaster 1 drücken.
• Der Hauptstrom fällt mit der eingestellten Downslope-Zeit
4.Takt
• Brennertaster 1 loslassen, Lichtbogen geht aus.
• Eingestellte Gasnachströmzeit
Sofortiges Beenden des Schweißvorganges ohne Downslope und Endkraterstrom:
• Kurzes Drücken des 1. Brennertasters > 3.Takt und 4.Takt (Brennermodi 11-16).
Strom sinkt auf null und die Gasnachströmzeit beginnt.
Bei angeschlossenem Fußfernsteller RTF schaltet das Gerät automatisch auf Betriebsart 2-Takt.
Up- und Downslope sind ausgeschaltet.
Um den alternativen Schweißstart (Tipp-Start) zu verwenden, muss an der Gerätesteuerung ein
zweistelliger Brennermodus (11-x) eingestellt werden. Je nach Gerätetyp sind unterschiedliche
Anzahlen der Brennermodi verfügbar.
099-00T402-EW500
21.10.2016

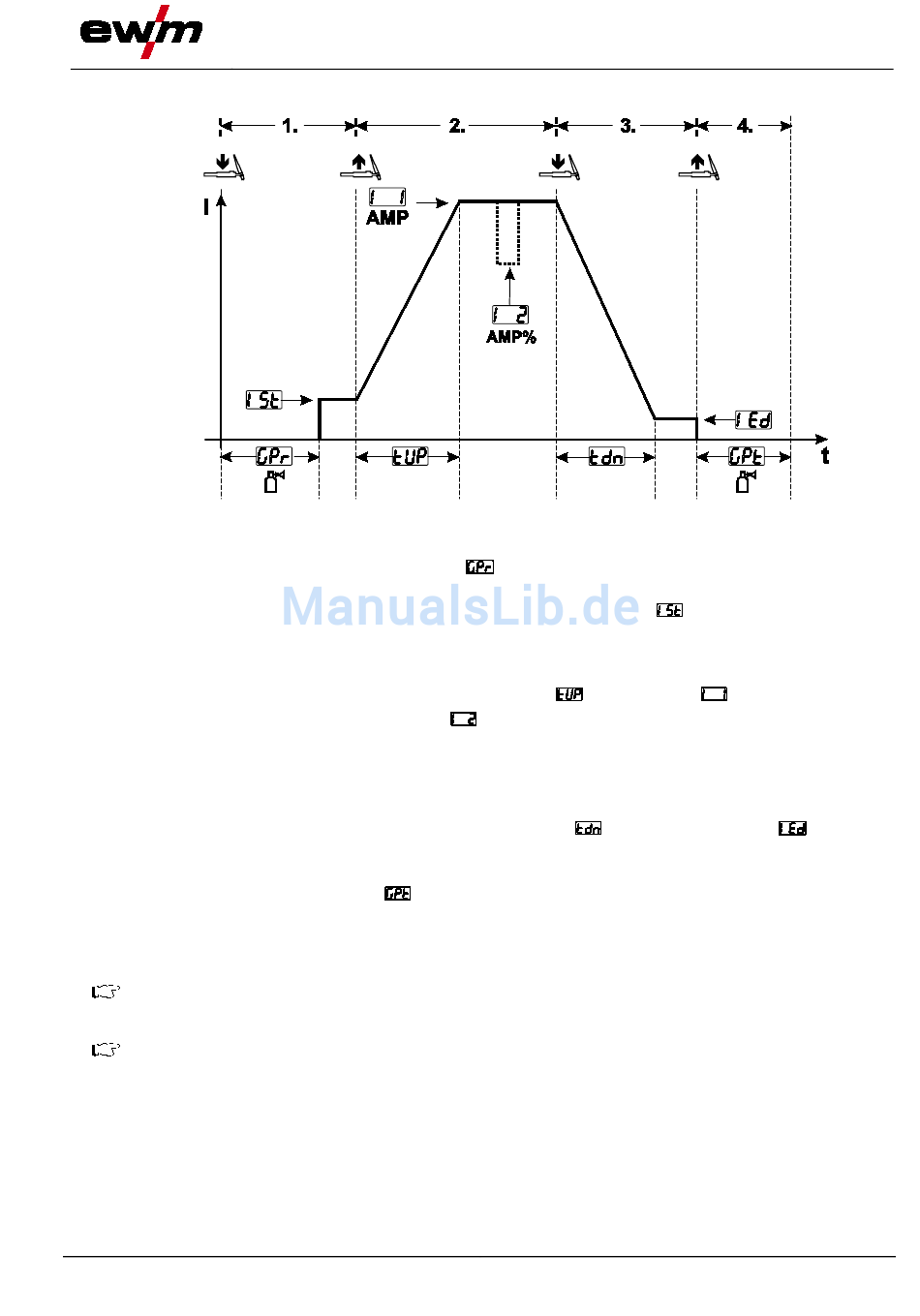

Abbildung 4-8
