Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.1

Steuerungsbereich A

Pos. Symbol
1
2
3
4
5
10
Beschreibung 0
Taste, Schweißverfahren
-------- MIG/MAG-Schweißen
------- E-Hand-Schweißen
-------- Fugenhobeln
Click-Wheel Drahtgeschwindigkeit / Schweißstrom
• ---------- Einstellen der Drahtgeschwindigkeit / Schweißstrom > siehe Kapitel 5.4.2.2
• ---------- Einstellung diverser Parameterwerte in Abhängigkeit der Vorauswahl.
Die weißen Signalleuchten (LED) um den Drehknopf leuchten, wenn die Einstellung
möglich ist.
Drucktaste, Anwahl Betriebsart
--------- 2-Takt
------- 4-Takt
Anzeige Lichtbogendynamik
Höhe und Ausrichtung der eingestellten Lichtbogendynamik werden angezeigt.
Click-Wheel Schweißspannung
• ---------- Einstellung Schweißspannung > siehe Kapitel 5.4.2.2
• ---------- Einstellung Lichtbogendynamik > siehe Kapitel 5.4.2.3
• ---------- Einstellung diverser Parameterwerte in Abhängigkeit der Vorauswahl.
Die weißen Signalleuchten (LED) um den Drehknopf leuchten, wenn die Einstellung
möglich ist.

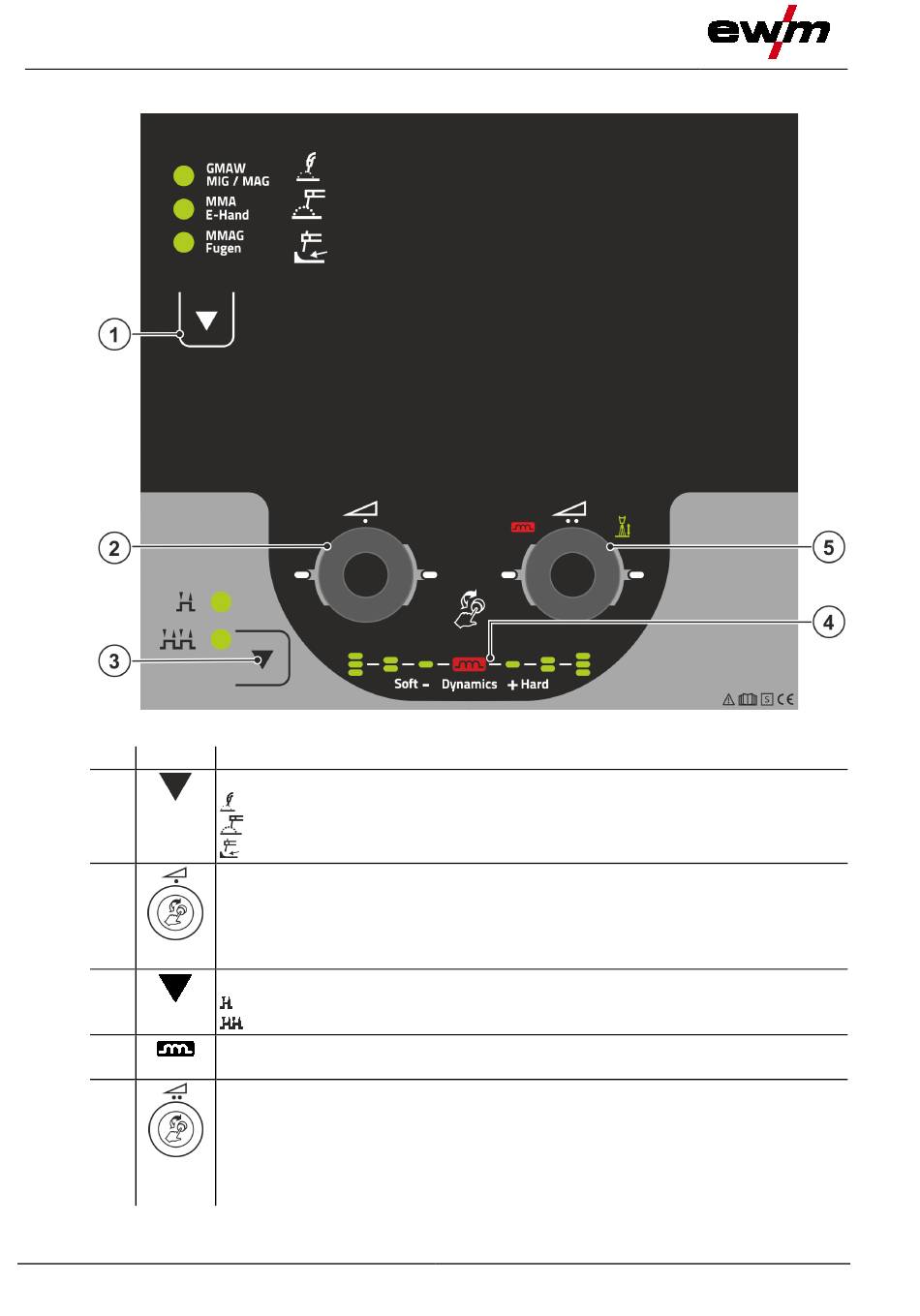

Abbildung 4-2
