VOLTCRAFT Power-Disc PD100-12V P Bedienungsanleitung

Sehr geehrter Kunde,
vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben einen der leistungsstärksten, kompaktesten und
zuverlässigsten Spannungswandler dieser Klasse erworben.
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch bevor Sie Ihr Gerät in Betrieb nehmen.
ACHTUNG!!! Wichtige Sicherheitshinweise!
•
Achtung!!! Der Betrieb von Leuchtstoffröhren ist nur dann zulässig, wenn diese mit einem elektronischen Starter oder
einem elektronische Vorschaltgerät ausgestattet sind. Der Betrieb mit herkömmlichen Startern kann zu erheblichen
Beschädigungen am Spannungswandler führen.
•
Dieses Gerät führt am Ausgang 230V-Wechselspannung und gehört nicht in Kinderhände! Achtung Lebensgefahr!
•
Auch in ausgeschaltetem Zustand können durch geladene Kondensatoren kurzzeitig noch 230V-Wechselspannung am
Ausgang anliegen.
•
Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige
Umgebungsbedingungen sind: Umgebungstemperaturen über 50°C, brennbare Gase, Lösungsmittel, Dämpfe, Staub,
Luftfeuchtigkeit über 80 % rel., sowie Nässe.
•
Das Gerät darf nur in trockenen und geschlossenen Räumen betrieben werden.
•
Am Ausgang dürfen nur Geräte der Schutzklasse II
Regel mit einem Euro-Stecker versehen.
•
Beim Anschluss von Geräten der Schutzklasse I
•
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb
zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Ein gefahrloser Betrieb ist nicht mehr anzunehmen, wenn
das Gerät keine Funktion mehr zeigt, sichtbare Beschädigungen aufweist, bei Transportbeschädigungen, nach
Lagerung unter ungünstigen Verhältnissen.
•
Service und Reparatur - Servicearbeiten und Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt
werden. Es dürfen nur Sicherungen vom angegebenen Wert als Ersatz verwendet werden. Die Verwendung geflickter
Sicherungen oder das Überbrücken des Sicherungshalters ist nicht zulässig.
Kurzbeschreibung
Die Spannungswandler der Powerdisc-Familie sind moderne microcontroller-gesteuerte Geräte, die speziell für den mobilen
Einsatz entwickelt wurden. Der Spannungswandler setzt die niedrige DC-Eingangsspannung in eine höhere Spannung um.
Die Ausgangswechselspannung wird durch einen Rechteckblock erzeugt, der dem Effektivwert des Netzes entspricht.
Die Spannungswandler der Powerdisc-Serie zeichnen sich durch folgende Ausstattungsmerkmale aus:
•
geringer Eigenstromverbrauch
•
geringes Gewicht
•
präzise quarzstabilisierte 50Hz Frequenz
•
Unterspannungsvorwarnung
•
Kurzschlussabschaltung
•
Verpolungsschutz
Funktionsbeschreibung
LED-Anzeige
Über die LED-Anzeige können verschiedene Zustände des Spannungswandlers erkannt werden.
•
LED leuchtet grün
Der Spannungswandler wird innerhalb der zulässigen Grenzwerte betrieben.
•
LED leuchtet gelb (rot-grün)
Die Batteriespannung liegt unterhalb der Nennspannung. Je nach Größe der angeschlossenen Verbraucher muss bei
weiterer Energieentnahme aus der Batterie mit einer Abschaltung gerechnet werden.
GEBRAUCHSANWEISUNG
Spannungswandler 12V bzw. 24V
Power-Disc PD100
? hoher Wirkungsgrad
? präzise stabile Spannungsschwellen
? Unter- / Überspannungsüberwachung
? Überlastmanagment
? Unterspannungsabschaltung
? Softstartfunktion für Verbraucher mit hohem Einschaltstrom

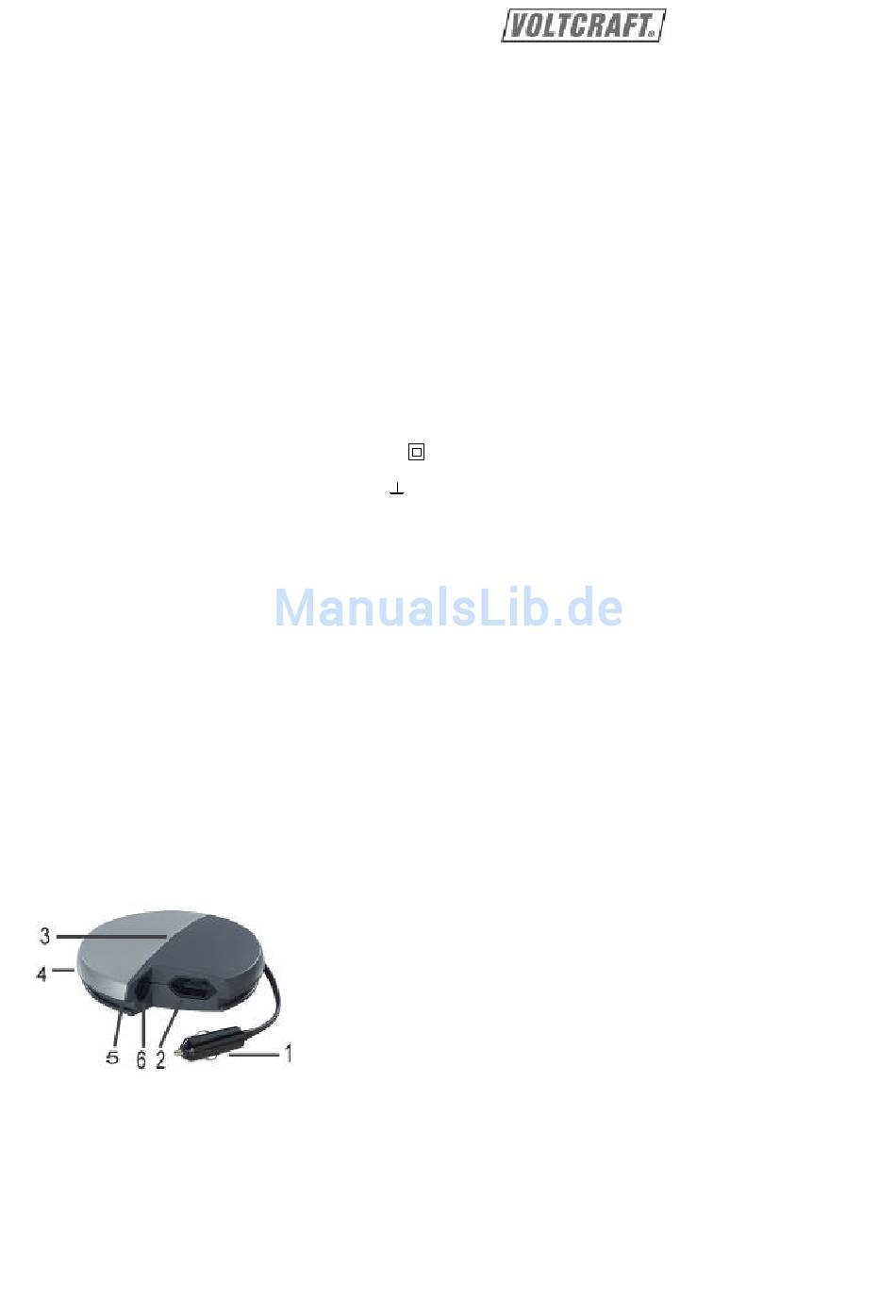

1.
2.
3.
4.
5.
6.
Power-Disc PD160
angeschlossen werden. Geräte der Schutzklasse II sind in der
besteht im Schadensfall Lebensgefahr.
12V/24V-Adapter
230V AC Euro-Steckdose
LED-Anzeige
DC-Sicherung + Geräteschalter (befinden sich an der
Geräteunterseite)
Kabelführung für DC-Kabel
Parkposition für DC-Stecker
