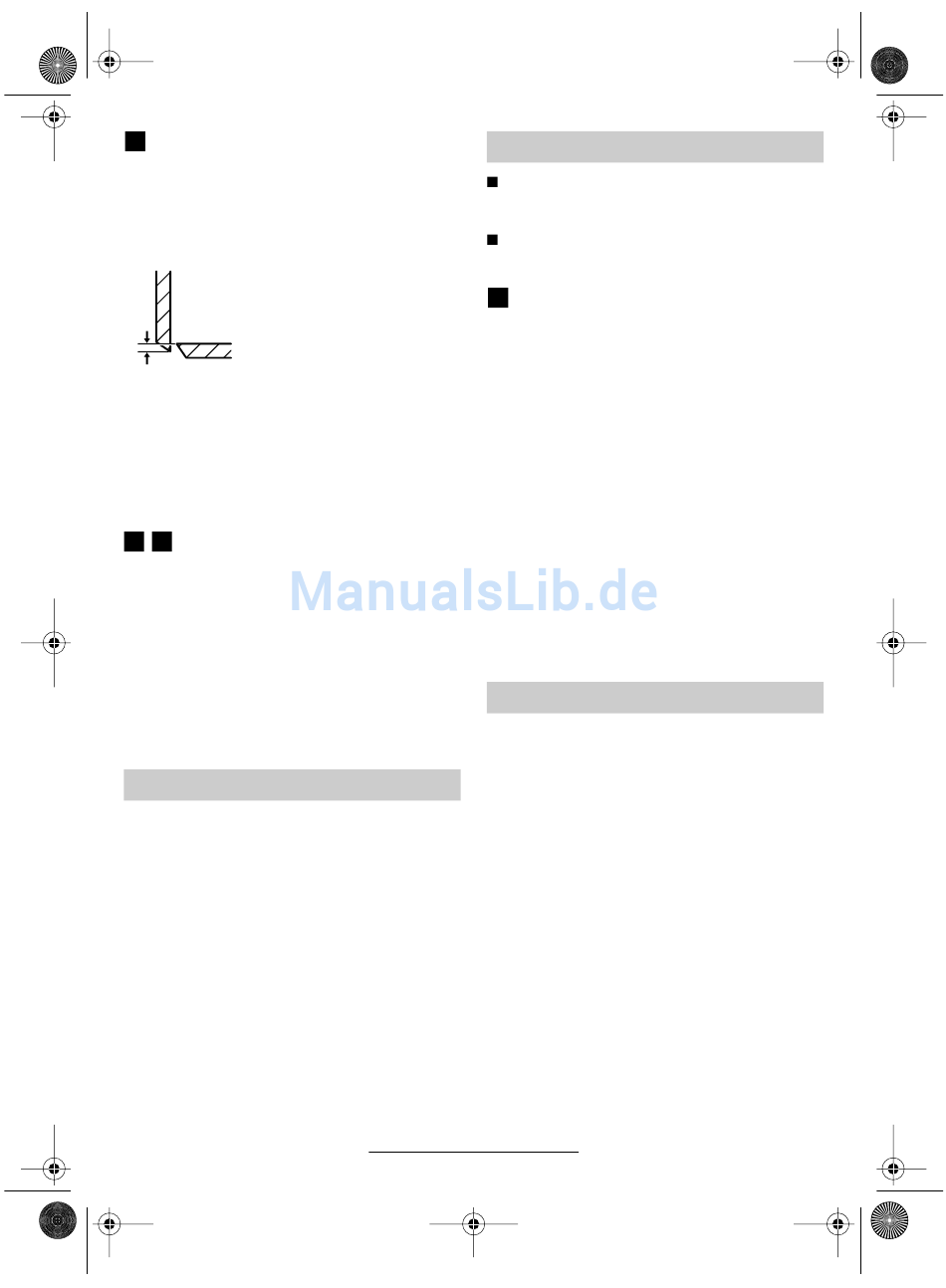

B Entrefer b
Le coulisseau du couteau supérieur doit se trou-
ver au point mort supérieur. Pour cela, continuer
à tourner la vis dans l'alésage 11 à l'aide d'un
tournevis, jusqu'à ce que le coulisseau du cou-
teau supérieur se trouve dans la position la plus
haute.
Visser la vis de réglage 4 à
l'aide de la goupille 15. Des-
serrer la vis 6. Régler le cou-
teau 5 de sorte que l'entrefer
b
vertical b entre le couteau su-
périeur et le couteau inférieur
soit de 0,8 mm. Serrer à fond
la vis 6. Puis visser la vis de ré-
glage 4 contre le couteau à
l'aide de la goupille 15.
Si l'on travaille un matériau plus tendre, il peut
être avantageux de réduire un peu la valeur de
l'entrefer b. Lorsque le matériau est en revanche
plus dur, plus cassant, il convient de l'augmenter.
Réaffûtage des couteaux
C D
La jauge 14 permet de contrôler les valeurs des
entrefers a et b entre les couteaux, l'angle des
tranchants peut être contrôlé à l'aide du gaba-
rit 13.
En réaffûtant les couteaux, s'assurer que les an-
gles de coupes restent égaux aux valeurs pres-
crites.
Le début de la découpe des tôles est plus facile,
lorsque le couteau supérieur dispose d'une recti-
fication ondulée.
Accessoires
Couteau supérieur
Couteau inférieur
Jauge
Gabarit
Goupille
Clé mâle pour vis
à six pas creux, taille 5
Clé mâle pour vis
à six pas creux, taille 3
Clé à fourche,
taille d'ouverture 10
Poignée supplémentaire
1 609 929 075 • TMS • 08.01.01

Nettoyage et entretien

Avant toute intervention sur l'appareil pro-
prement dit, toujours retirer la fiche du câ-
ble d'alimentation de la prise de courant.
Pour obtenir un travail sûr et satisfaisant,
nettoyer régulièrement l'appareil ainsi que
ses ouïes de refroidissement.
B Après une durée de service de 8 heures,
graisser l'appareil au niveau de l'endroit de
graissage 12 avec de la graisse pour engre-
nages (250 g, 5 700 052 025). Il se peut
qu'un excédant de graisse sorte au niveau de
l'excentrique et du coulisseau. Effectuer le
graissage durant la marche à vide de l'appa-
reil.
Après un service de 100 heures environ, la
graisse pour engrenages doit être complètement
remplacée.
Si, malgré tous les soins apportés à la fabrication
et au contrôle de l'appareil, celui-ci devait avoir
un défaut, la réparation ne doit être confiée qu'à
une station de service après-vente agréée pour
outillage Bosch.
Pour toute demande de renseignements ou com-
mande de pièces de rechange, nous préciser im-
pérativement le numéro de référence à dix chif-
fres de la machine.
Garantie
Les appareils Bosch sont garantis conformément
aux dispositions
preuve d'achat, facture ou bordereau de livrai-
son). Cette garantie implique le remplacement
gratuit des pièces défectueuses. En tout état de
3 608 635 000 cause s'applique la garantie légale couvrant tou-
3 608 635 002 tes les conséquences des défauts ou vices ca-
1 607 970 015 chés. (Articles 1641 et suivants du Code civil.)
1 607 970 016
Cette garantie correspond à un emploi normal de
1 607 990 001
l'outil et exclut les avaries dues à un mauvais
usage, à un entretien défectueux ou à l'usure
1 907 950 006
normale. Le jeu de la garantie ne peut en aucun
cas donner lieu à des dommages et intérêts.
1 907 950 004
Pour que cette garantie soit valable, il y a lieu de
retourner l'outil non démonté au vendeur ou à
1 907 950 504
une station de service après-vente Bosch, ac-
2 602 025 075
compagné de la preuve d'achat mentionnant la
date d'acquisition, le nom de l'utilisateur et le
nom du revendeur.
Français - 3
légales/nationales (contre
