9 MAINTENANCE
9.6

ORIFICES D'ESSAIS HYDRAULIQUES

En cas de problème du circuit hydraulique, des
orifices sont prévus pour permettre de contrôler les
pressions. Tous les essais, à moins qu'indiqué
différemment, doivent être réalisés avec de l'huile
hydraulique ayant une température normale de
service.

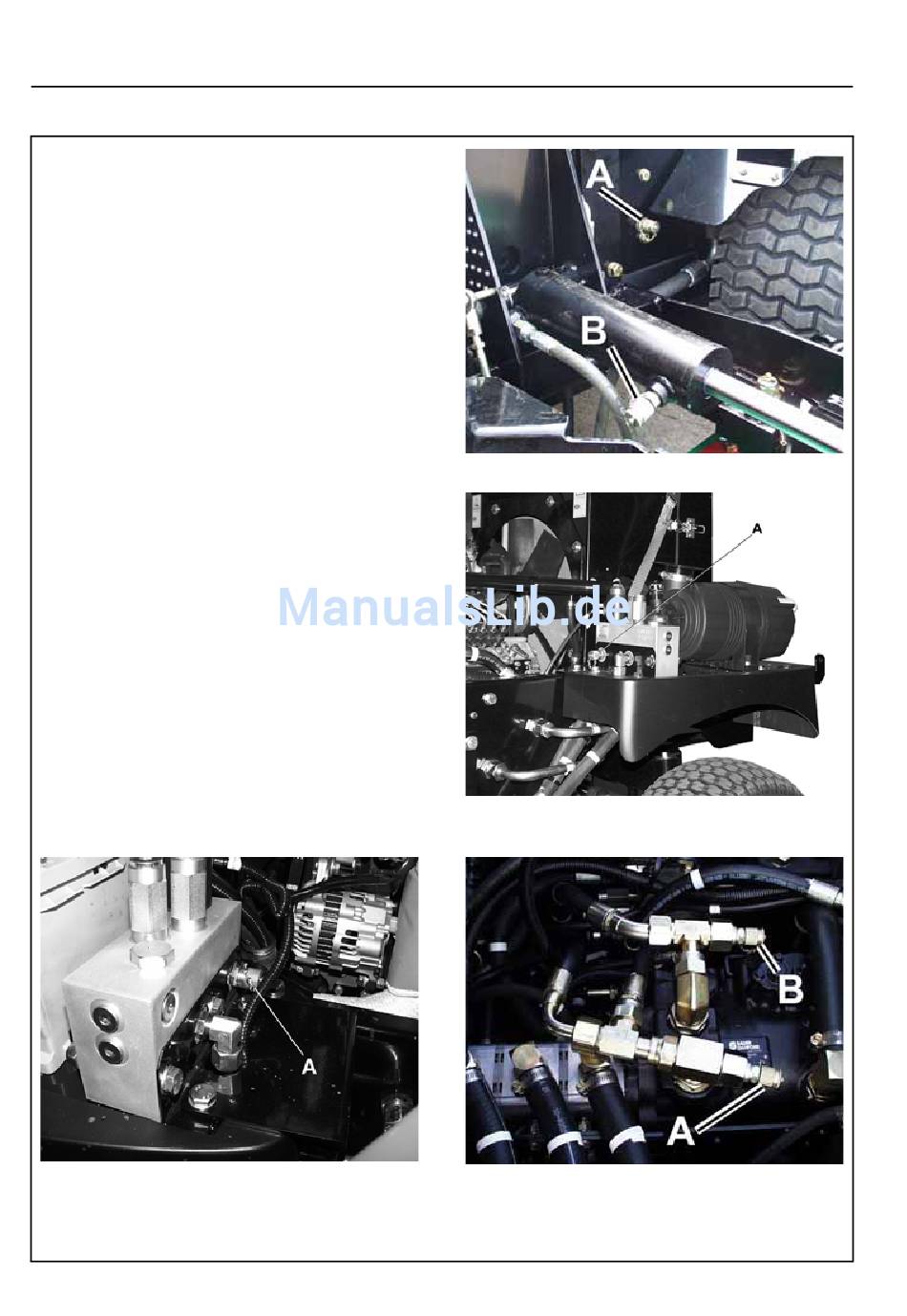

ORIFICES D'ESSAIS (Schéma 7,8,9) :
1. Pression du plateau de coupe avant : 220 bars.
(A, Schéma 7).
Pression de levage : 63,5 bars. (B, Schéma 7).
2. Pression des plateaux de coupe droit et
gauche : 210 bars. (A, Schémas 8 & 9).
3. Pression de transmission (Marche avant) : 250
bars. (A, Schéma 10).
4. Pression de transmission (Marche arrière) :
210 bars. (B, Schéma 10).
5. Pression de charge : 15,8 - 19,3 bars. (A ou
B, Schéma 10).
REMARQUE :
Les interventions devant être effectuées sur le
circuit hydraulique ne doivent être effectuées
que par du personnel formé.
Schéma 9
fr-46
MANUEL DE SECURITE, FONCTIONNEMENT
ET DE MAINTENANCE
Schéma 7
Schéma 8
Schéma 10
