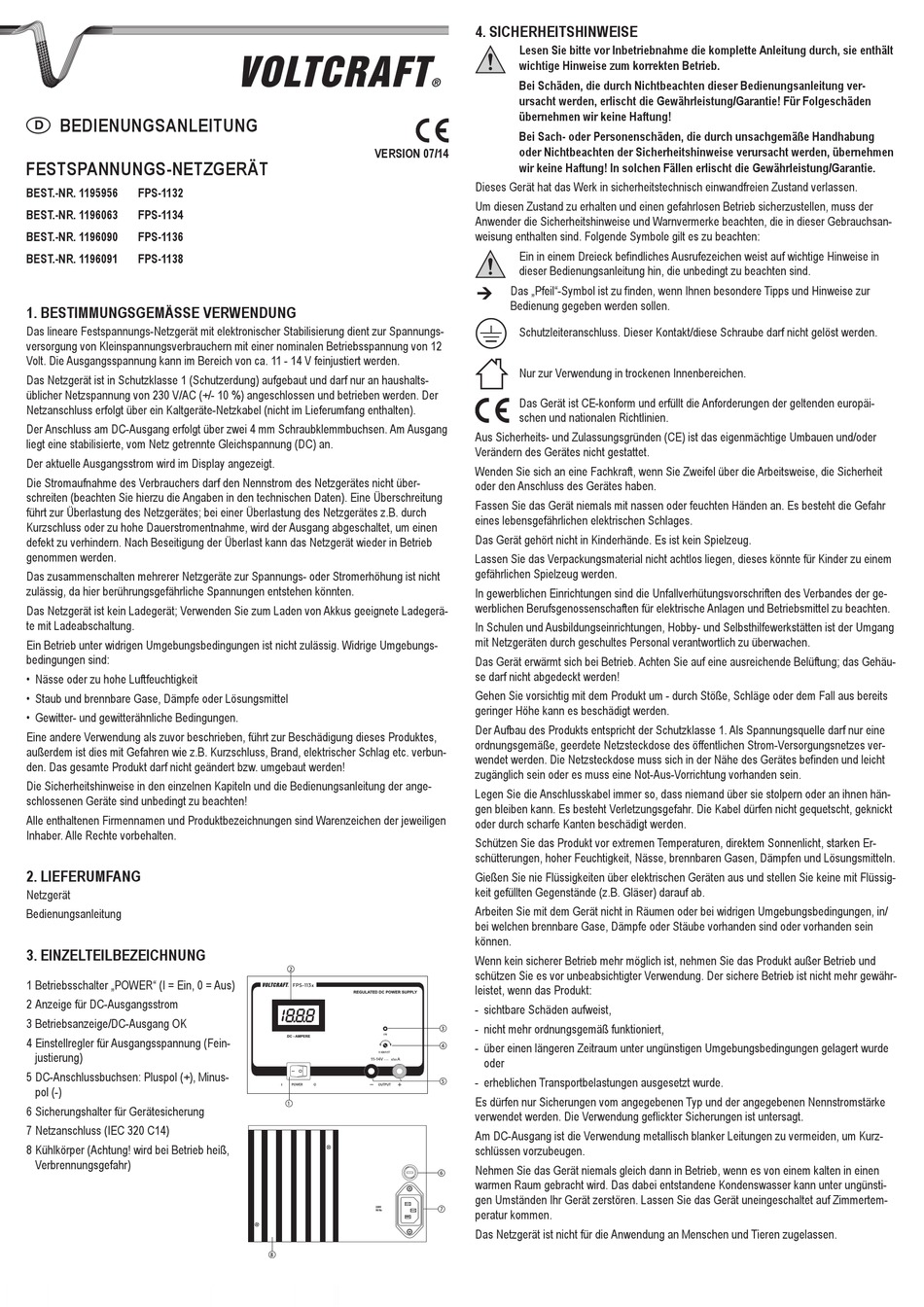

VOLTCRAFT FPS-1132 Bedienungsanleitung

BEDIENUNGSANLEITUNG
D
FESTSPANNUNGS-NETZGERÄT
BEST.-NR. 1195956 FPS-1132
BEST.-NR. 1196063 FPS-1134
BEST.-NR. 1196090 FPS-1136
BEST.-NR. 1196091 FPS-1138
1. BESTImmUNGSGEmÄSSE VERWENDUNG
Das lineare Festspannungs-Netzgerät mit elektronischer Stabilisierung dient zur Spannungs-
versorgung von Kleinspannungsverbrauchern mit einer nominalen Betriebsspannung von 12
Volt. Die Ausgangsspannung kann im Bereich von ca. 11 - 14 V feinjustiert werden.
Das Netzgerät ist in Schutzklasse 1 (Schutzerdung) aufgebaut und darf nur an haushalts-
üblicher Netzspannung von 230 V/AC (+/- 10 %) angeschlossen und betrieben werden. Der
Netzanschluss erfolgt über ein Kaltgeräte-Netzkabel (nicht im Lieferumfang enthalten).
Der Anschluss am DC-Ausgang erfolgt über zwei 4 mm Schraubklemmbuchsen. Am Ausgang
liegt eine stabilisierte, vom Netz getrennte Gleichspannung (DC) an.
Der aktuelle Ausgangsstrom wird im Display angezeigt.
Die Stromaufnahme des Verbrauchers darf den Nennstrom des Netzgerätes nicht über-
schreiten (beachten Sie hierzu die Angaben in den technischen Daten). Eine Überschreitung
führt zur Überlastung des Netzgerätes; bei einer Überlastung des Netzgerätes z.B. durch
Kurzschluss oder zu hohe Dauerstromentnahme, wird der Ausgang abgeschaltet, um einen
defekt zu verhindern. Nach Beseitigung der Überlast kann das Netzgerät wieder in Betrieb
genommen werden.
Das zusammenschalten mehrerer Netzgeräte zur Spannungs- oder Stromerhöhung ist nicht
zulässig, da hier berührungsgefährliche Spannungen entstehen könnten.
Das Netzgerät ist kein Ladegerät; Verwenden Sie zum Laden von Akkus geeignete Ladegerä-
te mit Ladeabschaltung.
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungs-
bedingungen sind:
• Nässe oder zu hohe Luftfeuchtigkeit
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel
• Gewitter- und gewitterähnliche Bedingungen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,
außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbun-
den. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise in den einzelnen Kapiteln und die Bedienungsanleitung der ange-
schlossenen Geräte sind unbedingt zu beachten!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
2. LIEFERUmFANG
Netzgerät
Bedienungsanleitung
3. EINZELTEILBEZEICHNUNG
1 Betriebsschalter „POWER" (I = Ein, 0 = Aus)
2 Anzeige für DC-Ausgangsstrom
3 Betriebsanzeige/DC-Ausgang OK
4 Einstellregler für Ausgangsspannung (Fein-
justierung)
5 DC-Anschlussbuchsen: Pluspol (+), Minus-
pol (-)
6 Sicherungshalter für Gerätesicherung
7 Netzanschluss (IEC 320 C14)
8 Kühlkörper (Achtung! wird bei Betrieb heiß,
Verbrennungsgefahr)
4. SICHERHEITSHINWEISE
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
VERSIoN 07/14
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der
Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsan-
weisung enthalten sind. Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das „Pfeil"-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Schutzleiteranschluss. Dieser Kontakt/diese Schraube darf nicht gelöst werden.
Nur zur Verwendung in trockenen Innenbereichen.
Das Gerät ist CE-konform und erfüllt die Anforderungen der geltenden europäi-
schen und nationalen Richtlinien.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Gerätes nicht gestattet.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Gerätes haben.
Fassen Sie das Gerät niemals mit nassen oder feuchten Händen an. Es besteht die Gefahr
eines lebensgefährlichen elektrischen Schlages.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang
mit Netzgeräten durch geschultes Personal verantwortlich zu überwachen.
Das Gerät erwärmt sich bei Betrieb. Achten Sie auf eine ausreichende Belüftung; das Gehäu-
se darf nicht abgedeckt werden!
Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe kann es beschädigt werden.
Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine
ordnungsgemäße, geerdete Netzsteckdose des öffentlichen Strom-Versorgungsnetzes ver-
wendet werden. Die Netzsteckdose muss sich in der Nähe des Gerätes befinden und leicht
zugänglich sein oder es muss eine Not-Aus-Vorrichtung vorhanden sein.
Legen Sie die Anschlusskabel immer so, dass niemand über sie stolpern oder an ihnen hän-
gen bleiben kann. Es besteht Verletzungsgefahr. Die Kabel dürfen nicht gequetscht, geknickt
oder durch scharfe Kanten beschädigt werden.
Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Er-
schütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssig-
keit gefüllten Gegenstände (z.B. Gläser) darauf ab.
Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/
bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein
können.
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewähr-
leistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke
verwendet werden. Die Verwendung geflickter Sicherungen ist untersagt.
Am DC-Ausgang ist die Verwendung metallisch blanker Leitungen zu vermeiden, um Kurz-
schlüssen vorzubeugen.
Nehmen Sie das Gerät niemals gleich dann in Betrieb, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter ungünsti-
gen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertem-
peratur kommen.
Das Netzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.
