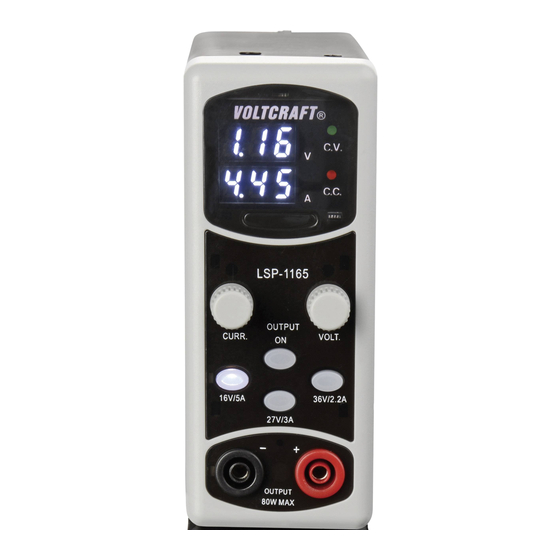

LABORNETZGERÄT „LSP-1165"
D
BEDIENUNGSANLEITUNG
LAB MAINS UNIT "LSP-1165"
G
OPERATING INSTRUCTIONS
BLOC D'ALIMENTATION
DE LABORATOIRE « LSP-1165 »
F
MODE D'EMPLOI
LABVOEDING „LSP-1165"
O
GEBRUIKSAANWIJZING
Best.-Nr. / Item no. /
N° de commande / Bestelnr.:
1337856
SEITE 2 - 15
PAGE 16 - 29
PAGE 30 - 43
PAGINA 44 - 57
VERSION 09/15

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT LSP-1165

Inhaltszusammenfassung für VOLTCRAFT LSP-1165

  • Seite 1 BEDIENUNGSANLEITUNG SEITE 2 - 15 LAB MAINS UNIT “LSP-1165” OPERATING INSTRUCTIONS PAGE 16 - 29 BLOC D’ALIMENTATION DE LABORATOIRE « LSP-1165 » MODE D’EMPLOI PAGE 30 - 43 LABVOEDING „LSP-1165” GEBRUIKSAANWIJZING PAGINA 44 - 57 Best.-Nr. / Item no. / N°...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite Einführung ................................3 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................. 4 Sicherheitshinweise .............................. 5 a) Allgemein ................................ 5 b) Netzspannung/Netzkabel ..........................6 c) Aufstellort ................................ 6 d) Betrieb ................................7 Anschlüsse und Bedienelemente ......................... 9 Inbetriebnahme und Bedienung .......................... 10 a) Anschluss und Inbetriebnahme ........................

  • Seite 3: Einführung

    Voltcraft - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das ® Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft - Produkte bieten wir Ihnen mit ® einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

  • Seite 4: Symbol-Erklärung

    2. SYMBOL-ERKLÄRUNG Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanlei- tung hin, die unbedingt zu beachten sind. Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

  • Seite 5: Sicherheitshinweise

    5. SICHERHEITSHINWEISE Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver- ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Seite 6: B) Netzspannung/Netzkabel

    b) Netzspannung/Netzkabel • Das Labornetzgerät entspricht der Schutzklasse I und ist nur für den Anschluss an eine Schutzkontakt- Netzsteckdose des öffentlichen Versorgungsnetzes geeignet. Achten Sie darauf, dass der Schutz- kontakt nicht defekt/unterbrochen ist, da sonst bei einer Fehlfunktion Lebensgefahr durch einen elektrischen Schlag besteht! •...

  • Seite 7: Betrieb

    Schalten Sie in einem solchen Fall zuerst die Netzspannung für die Netzsteckdose ab, an der das Labornetzgerät angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (FI-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.
  • Seite 8 • Verwenden Sie das Labornetzgerät nicht als Ladegerät. • Das Labornetzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen. • Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Schalten Sie das Labornetzgerät aus und trennen Sie es von der Netzspannung (Netzstecker aus der Netzsteckdose ziehen).

  • Seite 9: Anschlüsse Und Bedienelemente

    6. ANSCHLÜSSE UND BEDIENELEMENTE Ausgangsspannung Ausgangsstrom Drehgeber „CURR.“ für die Strombegrenzung (Ausgangsstrom) Taste „OUTPUT ON“ Taste „16V/5A“ DC-Ausgangsbuchse „-“ (Minuspol) LED „C.V.“ LED „C.C.“ Drehgeber „VOLT.“ für die Ausgangsspannung 10 Taste „36V/2.2A“ 11 Taste „27V/3A“ 12 DC-Ausgangsbuchse „+“ (Pluspol) 13 Netzbuchse zum Anschluss des mitgelieferten Netzkabels 14 Sicherungshalter 15 Ein-/Aus-Schalter...

  • Seite 10: Inbetriebnahme Und Bedienung

    7. INBETRIEBNAHME UND BEDIENUNG a) Anschluss und Inbetriebnahme • Stellen Sie das Labornetzgerät auf eine feste und ebene Unterlage. • Schalten Sie das Labornetzgerät aus (Ein-/Aus-Schalter (15) in die Stellung „O“ bringen). • Wenn ein Verbraucher an den DC-Ausgangsbuchsen (6, 12) angeschlossen ist, so stecken Sie diesen ab. •...

  • Seite 11: Einstellen Von Ausgangsspannung Und Strombegrenzung

    c) Einstellen von Ausgangsspannung und Strombegrenzung • Zum Einstellen der Ausgangsspannung und der Strombegrenzung halten Sie eine der drei Tasten „16V/5A“ (5), „27V/3A“ (11) oder „36V/2.2A“ (10) länger gedrückt (etwa 3 Sekunden), bis die Werte für die Ausgangsspannung und der Strombegrenzung blinken. Beachten Sie: Ist der DC-Ausgang aktiviert (rote LED in der Taste „OUTPUT ON“...

  • Seite 12: Anschließen Von Verbrauchern

    f) Anschließen von Verbrauchern Stellen Sie zunächst sicher, dass die Gesamtleistung aller Verbraucher, die am Labornetzgerät angeschlos- sen sind, nicht die Maximalleistung des Labornetzgeräts überschreitet. Die Verbraucher sollten immer ausgeschaltet sein, wenn sie mit dem Labor-Netzgerät verbunden werden. Es können sonst Funken entstehen, die sowohl die Ausgangsbuchsen des Labornetzgeräts als auch die von Ihnen verwendeten Stecker beschädigen.

  • Seite 13: Reinigung Und Wartung

    8. REINIGUNG UND WARTUNG Das Labornetzgerät ist bis auf eine gelegentliche Reinigung bzw. einem Sicherungswechsel für Sie wartungsfrei, zerlegen Sie es niemals. Das Öffnen des Labornetzgeräts sowie eine Wartung oder Repatatur ist nur durch einen Fachmann zulässig. a) Reinigung Schalten Sie das Labornetzgerät vor der Reinigung stets aus und trennen Sie es von der Netzspannung (Netzste- cker ziehen).

  • Seite 14: Funktionsstörungen

    9. FUNKTIONSSTÖRUNGEN Das Labornetzgerät funktioniert nicht, die Anzeigen leuchten nicht: • Überprüfen Sie den Ein-/Aus-Schalter (Schalterstellung „I“ = eingeschaltet). • Überprüfen Sie, das Netzkabel mit dem Labornetzgerät fest verbunden ist und ob es in einer ordnungsgemäßen Schutzkontakt-Netzsteckdose (Wandsteckdose) eingesteckt ist. •...

  • Seite 15: Technische Daten

    11. TECHNISCHE DATEN Betriebsspannung .........100 - 240 V/AC, 50/60 Hz Stromaufnahme ........max. 1,1 A Schutzklasse ........I DC-Ausgang .........1 Anschlussbuchsen für DC-Ausgang ..4 mm Rundbuchsen Regelbare Ausgangsspannung ....Bereich 1: 0 - 16 V/DC ..............Bereich 2: 0 - 27 V/DC ..............Bereich 3: 0 - 36 V/DC Regelbarer Ausgangsstrom ....Bereich 1: 0 - 5 A ..............Bereich 2: 0 - 3 A ..............Bereich 3: 0 - 2,2 A...
