B E D I E N U N G S A N L E I T U N G
Bewegungsschalter 360°
mit Ecksockel
Best.-Nr. 55 13 18
Bestimmungsgemäße Verwendung
Der im Bewegungsschalter integrierte PIR-Sensor reagiert auf Temperaturänderungen im Erfassungs-
bereich, z.B. wenn ein Mensch, ein größeres Tier oder ein Auto in den Erfassungsbereich gelangt.
Der Bewegungsschalter dient damit zur Überwachung von Eingangsbereichen, Garagenzufahrten, Treppen o.ä.
Über den Ausgang des Bewegungsschalters kann z.B. eine Leuchte oder ein anderer Verbraucher ange-
steuert werden. Beachten Sie dazu den Abschnitt „Technische Daten".
Der Bewegungsschalter kann entweder an einer senkrechten Wand, einer senkrechten Gebäudeecke (mit-
tels dem mitgelieferten Ecksockel) oder an der Raumdecke montiert werden.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Pro-
dukt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise indieser Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich die Be-
dienungsanleitung aufmerksam durch, bewahren Sie diese auf.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Bewegungsschalter
• Ecksockel
• Montagematerial (Schrauben, Dübel)
• Abdeckung für PIR-Sensor (für Einschränkung des Erfassungsbereichs)
• Bedienungsanleitung
Symbol-Erklärungen, Aufschriften
Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektri-
schen Schlag.
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Be-
trieb oder Bedienung hin.
Das „Hand"-Symbol steht für spezielle Tipps und Bedienhinweise.
IP55
Das Produkt ist für den Betrieb im Außenbereich geeignet.
Das Produkt entspricht der Schutzklasse II.
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige
Hinweise für die richtige Montage und den Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Gewährleistung/Garantie!
Achtung!
Die Installation des Produkts darf nur durch eine qualifi zierte Elektrofachkraft (z.B. Elek-
triker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst,
sondern auch andere!
Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage nicht
selbst vor, sondern beauftragen Sie einen Fachmann.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht zulässig.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Es besteht die Gefahr eines
lebensgefährlichen Schlages!
• Das Produkt darf nur an der Netzspannung betrieben werden (siehe Abschnitt „Technische
Daten"). Versuchen Sie nie, das Produkt an einer anderen Spannung zu betreiben, dadurch
wird es zerstört.
• Das Produkt ist in Schutzklasse II aufgebaut.
• Das Produkt darf im Innen- und Außenbereich montiert werden (Schutzart IP55). Beachten
Sie dazu den Abschnitt „Montage".
• Das Produkt darf nur ortsfest montiert und betrieben werden.
• Verwenden Sie den Bewegungsschalter nicht in Räumen oder bei widrigen Umgebungsbe-
dingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein
können! Es besteht Explosionsgefahr!
www.conrad.com
Version 09/11
Vorbereitungen zur Montage
• Achten Sie unbedingt auf die richtige Montageposition des Bewegungsschalters; er darf nur so montiert
werden, dass der halbkugelförmige PIR-Sensor nach unten hin liegt.
• Montieren Sie den Bewegungsschalter nur auf einem stabilen Untergrund, z.B. Mauerwerk. Je nach Un-
tergrund sind passende Schrauben und Dübel zu verwenden.
• Der Bewegungsschalter muss so montiert werden, dass er außerhalb der Reichweite von Kindern liegt.
• Die Netzzuleitung für den Bewegungsschalter muss in der bauseitigen Unterverteilung mit einer 10/16A-
Sicherung abgesichert werden. Davor muss ein Fehlerstromschutzschalter (FI) geschaltet werden.
• Die Installation des Bewegungsschalters darf nur im spannungsfreien Zustand vorgenommen werden.
Schalten Sie die elektrische Netzzuleitung stromlos, indem Sie die zugehörige Stromkreissicherung ent-
fernen bzw. den Sicherungsautomaten abschalten. Sichern Sie diese vor unberechtigtem Wiedereinschal-
ten, z.B. mit einem Warnschild.
Schalten Sie außerdem den zugehörigen Fehlerstromschutzschalter ab, so dass die Netzzuleitung allpolig
getrennt ist.
• Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem geeigneten Messgerät.

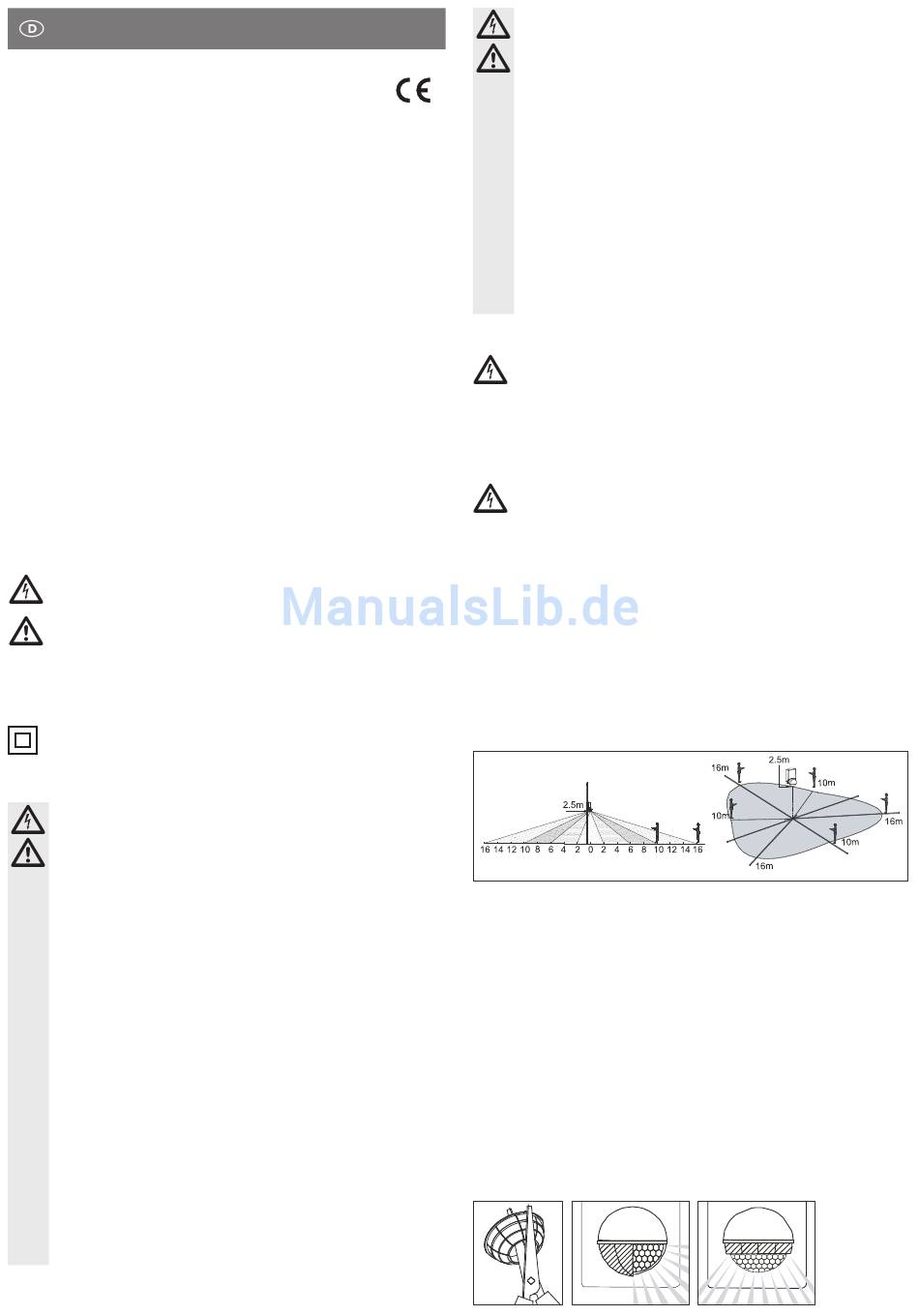

Funktion des Bewegungsschalters
Der im Bewegungsschalter integrierte PIR-Sensor reagiert auf Temperaturveränderungen im Erfassungs-
bereich, z.B. wenn ein Mensch oder ein Tier in den Erfassungsbereich gelangt, dessen Temperatur anders
ist als der Hintergrund.
Um eine optimale Erkennung zu gewährleisten, sollte der Bewegungsschalter so platziert werden, dass das
zu erfassende Objekt nicht auf den Bewegungsschalter zugeht, sondern den Erfassungsbereich von links
nach rechts oder umgekehrt durchschreitet. Achten Sie hierauf, wenn Sie das Produkt montieren.
Durch Drehen des halbkugelförmigen PIR-Sensors (durch eine integrierte Raste sind beim Drehen Klickge-
räusche hörbar) lässt sich der dreieckförmige Erkennungsbereich verstellen.
Die Reichweite für die Erkennung einer Bewegung ist abhängig von mehreren Faktoren:
• Montagehöhe des Bewegungsschalters
• Temperaturunterschied zwischen dem sich bewegenden Objekt und dem Hintergrund (Umgebung)
• Größe des Objekts
• Entfernung des Objekts vom Bewegungsschalter
• Bewegungsrichtung und -geschwindigkeit
• Umgebungstemperatur
Nach dem Zuschalten der Netzspannung dauert es etwa 60 Sekunden, bis sich der PIR-Sensor im Bewe-
gungsschalter auf die Hintergrund-Temperatur eingestellt hat und er Temperaturveränderungen im Erfas-
sungsbereich erkennt.
Der Erfassungsbereich lässt sich einschränken, indem über der Streuscheibe des Bewegungsschalters eine
undurchsichtige Abdeckung angebracht wird. Diese lässt sich entsprechend zuschneiden:
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechani-
schen Beanspruchungen ausgesetzt werden.
• Richten Sie niemals (z.B. zur Reinigung) den Wasserstrahl eines Hochdruckreinigers oder
Gartenschlauchs o.ä. auf den Bewegungsschalter!
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Lassen Sie das
Produkt anschließend von einem Fachmann prüfen.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig arbeitet (fl ackerndes Licht, austretender Qualm bzw. Brand-
geruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder angrenzenden Flächen)
- das Produkt längere Zeit unter ungünstigen Verhältnissen gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
Die Installation des Bewegungsschalters darf nur durch eine qualifi zierte Fachkraft (z.B.
Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst,
sondern auch andere!
Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage nicht
selbst vor, sondern beauftragen Sie einen Fachmann.
Wird diese Montageposition nicht beachtet, so u.U. kann Wasser in den Bewegungsschalter
eindringen, Gefahr eines lebensgefährlichen elektrischen Schlages!
