Conrad 62 51 45 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Bewegungsschalter 180°
Best.-Nr. 62 51 45
Bestimmungsgemäße Verwendung
Dieser Bewegungsschalter bietet Ihnen einen horizontalen Erfassungsbereich von 180° und
einer maximalen Erfassungsreichweite von bis zu 12 Meter. Zusätzlich haben Sie die
Möglichkeit die Ansprechdauer bei Bewegungserkennung von ca. 5 Sekunden bis max. ca. 7
Minuten (+/- 2 Minuten max.), die Helligkeitsschwelle von ca. 5 Lux bis Tageslichthelligkeit und
die Bewegungserkennungs-Empfindlichkeit einzustellen, hierzu stehen Einstellregler an der
Gehäuseunterseite des Bewegungsmelders zur Verfügung. Der Bewegungsmelder arbeitet mit
einer Spannung von 230 V/AC 50 Hz. Es können ohmsche Verbraucher bis maximal 1200 Watt
und induktive Verbraucher bis maximal 500 Watt angeschlossen und geschaltet werden.
Der Bewegungsmelder ist für den Außenbereich geeignet (IP44).
Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt
beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden
ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die Sicherheitshinweise in
dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte lesen Sie die Bedienungsanleitung
aufmerksam durch und bewahren Sie diese für spätere Rückfragen gut auf.
Symbolerklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch elektrischen Schlag.
Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren
bei Handhabung, Betrieb oder Bedienung hin.
Das „Hand"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahren-
hinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer
Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:
• Der Bewegungsmelder ist zum Betrieb an einer senkrechten Wand geeignet.
• Wenn der Bewegungsschalter und die Anschlussbox von einem kalten in einen warmen
Raum gebracht wird (z.B. bei Transport), kann Kondenswasser entstehen. Dadurch
besteht Lebensgefahr durch einen elektrischen Schlag! Lassen Sie deshalb die
Komponenten zuerst auf Raumtemperatur kommen, bevor Sie es montieren und in
Betrieb nehmen.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigemächtige Umbauen und/oder
Verändern des Bewegungsmelders nicht gestattet.
• Knicken Sie die Anschlusskabel nicht, stellen Sie keine Gegenstände darauf ab.
• Die Montage darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen
Vorschriften (VDE) und Gefahren vertraut ist.
• Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen
zwischen den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Über-
einstimmung mit der Bedienungsanleitung sind.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand
möglich ist, können spannungsführende Teile freigelegt werden. Es können auch
Anschlußstellen spannungsführend sein. Vor einem Abgleich, einer Wartung, einer
Instandsetzung oder einem Austausch von Teilen oder Baugruppen muß das Gerät von
allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes erforderlich ist.
Wenn eine Wartung oder Reparatur am geöffneten Gerät unter Spannung unver-
meidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit ver-
bundenen Gefahren bzw. den einschlägigen Vorschriften dafür vertraut ist.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• Wenden Sie sich an einen Fachmann, wenn ein gefahrloser Betrieb nicht mehr möglich
ist oder Sie Zweifel an der Funktion des Produktes haben. Versuchen Sie niemals selbst
das Produkt zu reparieren oder schadhafte Leitungen selbst zu ersetzen.
• Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie in Anwesenheit von
Kindern besondere Vorsicht walten, insbesondere, wenn diese versuchen
Gegenstände durch Gehäuseöffnungen in ein Gerät zu stecken. Es besteht die Gefahr
eines lebensgefährlichen elektrischen Schlags.
• Der Bewegungsmelder darf ausschließlich mit einer Spannung von 230 V/AC betrieben
werden.
• Platzieren Sie den Bewegungsschalter niemals in der Nähe von brennbaren, bzw. leicht
www.conrad.com
entzündlichen Materialien, z.B. Vorhänge.
• Setzen Sie den Bewegungsschalter niemals extrem hohen oder extrem niedrigen
Temperaturen, Feuchtigkeit oder Vibrationen aus.
Version 08/09
• Starke mechanische Zug- oder Druckkräfte können zum Defekt des Bewegungsmelders
führen.
• Das Produkt ist für den Außenbereich geeignet (IP44)
• Achten Sie darauf, dass vor der Montage und des Anschlusses die entsprechende
Sicherung im Sicherungskasten herausgedreht (bzw. Hauptschalter deaktivieren) wird.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen
Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• Beachten Sie vor der Montage des Bewegungsmelders die geltenden rechtlichen
Rahmenbedingungen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu
beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
Funktionsbeschreibung
Dieser Bewegungsmelder reagiert auf Wärmestrahlung, welche von bewegenden Objekten aus-
gehen die den Erfassungsbereich des Bewegungsmelders betreten. Der Bewegungsmelder
muss das Gebiet sehen, welches es zu überwachen gilt. Wärmestrahlung breitet sich in einer
geraden Linie aus, wird jedoch z.B. von Glas oder anderen festen Gegenständen gestoppt.
Deshalb achten Sie vor der Montage auf diese oder ähnliche Störquellen. Wird der
Erfassungsbereich des Bewegungsmelders betreten, wird der angeschlossene elektrische
Verbraucher und nach einer einstellbaren Zeit wieder ausgeschaltet. Zudem kann die
Umgebungshelligkeit, bei welcher der Bewegungsmelder einschalten soll, sowie die
Bewegungserkennungs-Empfindlichkeit eingestellt werden.

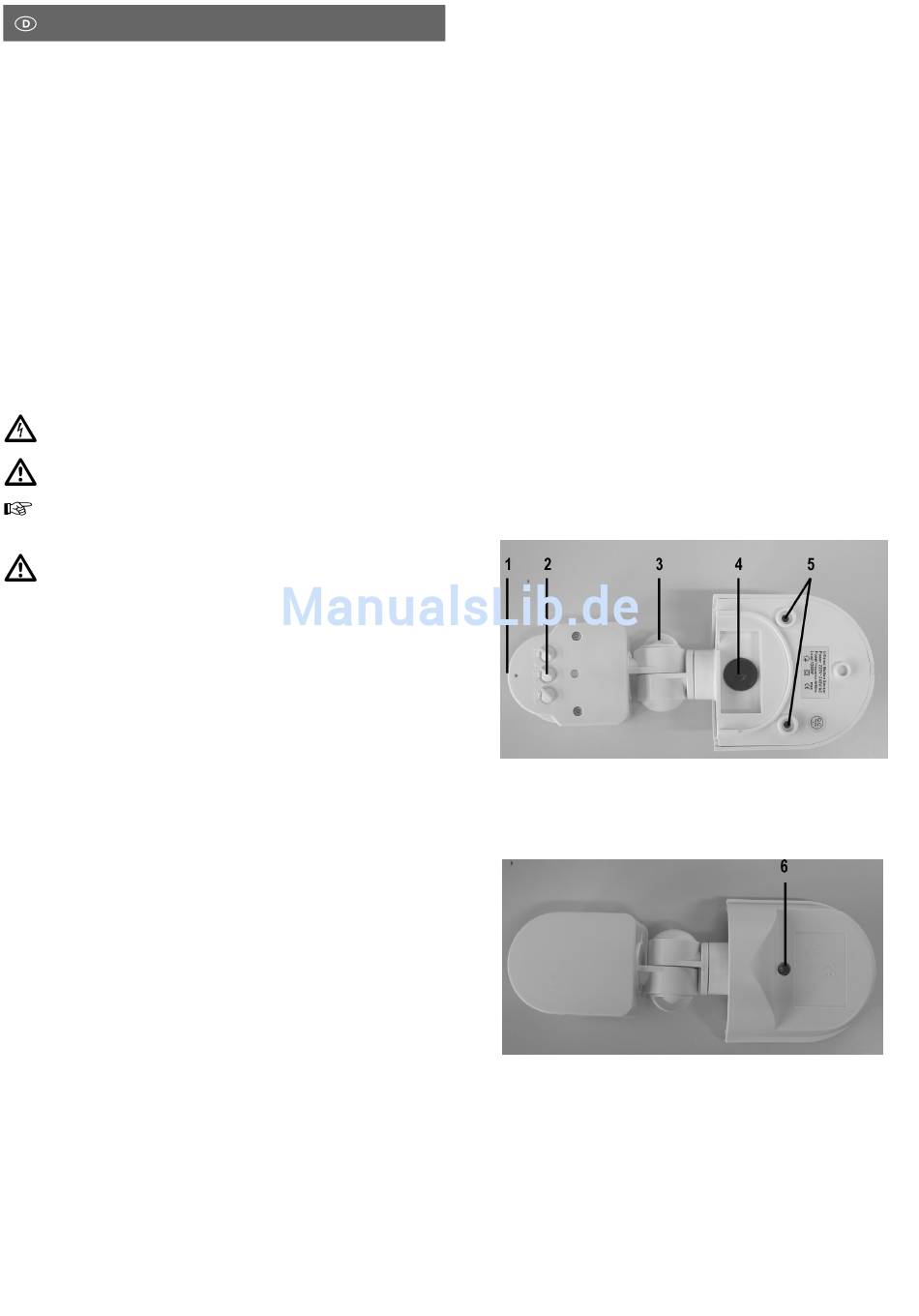

Produktbeschreibung
1) Streulinse
2) Einstellregler „SENS, TIME, LUX"
3) Feststellschraube für Ausrichtungselement
4) Kabeldurchführung
5) Montagelöcher
6) Gehäuseschraube
