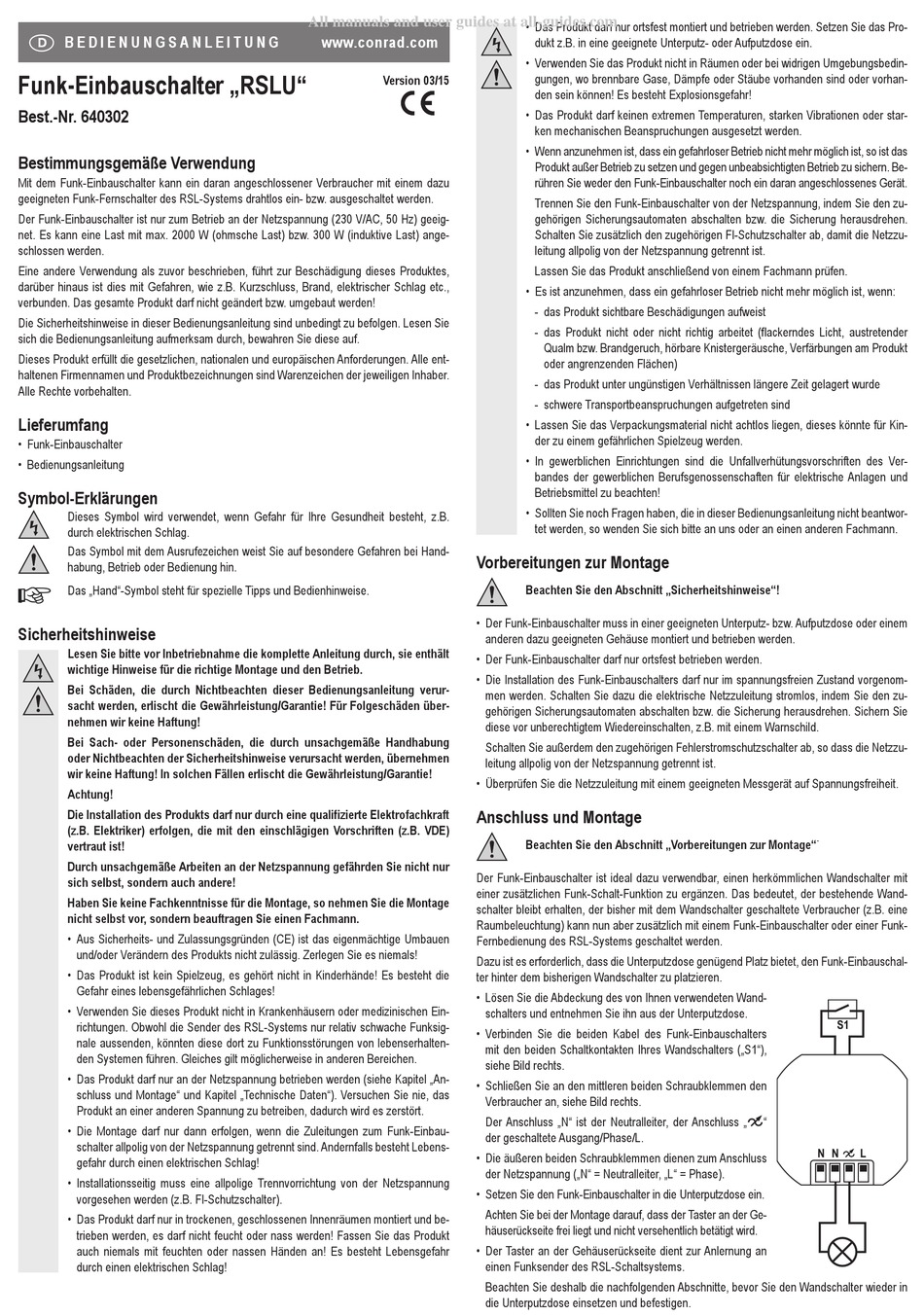

Conrad RSLU Bedienungsanleitung

D
B E D I E N U N G S A N L E I T U N G
Funk-Einbauschalter „RSLU"
Best.-Nr. 640302
Bestimmungsgemäße Verwendung
Mit dem Funk-Einbauschalter kann ein daran angeschlossener Verbraucher mit einem dazu
geeigneten Funk-Fernschalter des RSL-Systems drahtlos ein- bzw. ausgeschaltet werden.
Der Funk-Einbauschalter ist nur zum Betrieb an der Netzspannung (230 V/AC, 50 Hz) geeig-
net. Es kann eine Last mit max. 2000 W (ohmsche Last) bzw. 300 W (induktive Last) ange-
schlossen werden.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.,
verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie
sich die Bedienungsanleitung aufmerksam durch, bewahren Sie diese auf.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Funk-Einbauschalter
• Bedienungsanleitung
Symbol-Erklärungen
Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B.
durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Hand-
habung, Betrieb oder Bedienung hin.
Das „Hand"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise

L esen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise für die richtige Montage und den Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!
Achtung!
Die Installation des Produkts darf nur durch eine qualifizierte Elektrofachkraft
(z.B. Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE)
vertraut ist!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur
sich selbst, sondern auch andere!
Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage
nicht selbst vor, sondern beauftragen Sie einen Fachmann.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht zulässig. Zerlegen Sie es niemals!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Es besteht die
Gefahr eines lebensgefährlichen Schlages!
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Ein-
richtungen. Obwohl die Sender des RSL-Systems nur relativ schwache Funksig-
nale aussenden, könnten diese dort zu Funktionsstörungen von lebenserhalten-
den Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen.
• Das Produkt darf nur an der Netzspannung betrieben werden (siehe Kapitel „An-
schluss und Montage" und Kapitel „Technische Daten"). Versuchen Sie nie, das
Produkt an einer anderen Spannung zu betreiben, dadurch wird es zerstört.
• Die Montage darf nur dann erfolgen, wenn die Zuleitungen zum Funk-Einbau-
schalter allpolig von der Netzspannung getrennt sind. Andernfalls besteht Lebens-
gefahr durch einen elektrischen Schlag!
• Installationsseitig muss eine allpolige Trennvorrichtung von der Netzspannung
vorgesehen werden (z.B. FI-Schutzschalter).
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und be-
trieben werden, es darf nicht feucht oder nass werden! Fassen Sie das Produkt
auch niemals mit feuchten oder nassen Händen an! Es besteht Lebensgefahr
durch einen elektrischen Schlag!
All manuals and user guides at all-guides.com
www.conrad.com
Version 03/15
Vorbereitungen zur Montage
• Der Funk-Einbauschalter muss in einer geeigneten Unterputz- bzw. Aufputzdose oder einem
• Der Funk-Einbauschalter darf nur ortsfest betrieben werden.
• Die Installation des Funk-Einbauschalters darf nur im spannungsfreien Zustand vorgenom-
• Überprüfen Sie die Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit.
Anschluss und Montage
Der Funk-Einbauschalter ist ideal dazu verwendbar, einen herkömmlichen Wandschalter mit
einer zusätzlichen Funk-Schalt-Funktion zu ergänzen. Das bedeutet, der bestehende Wand-
schalter bleibt erhalten, der bisher mit dem Wandschalter geschaltete Verbraucher (z.B. eine
Raumbeleuchtung) kann nun aber zusätzlich mit einem Funk-Einbauschalter oder einer Funk-
Fernbedienung des RSL-Systems geschaltet werden.
Dazu ist es erforderlich, dass die Unterputzdose genügend Platz bietet, den Funk-Einbauschal-
ter hinter dem bisherigen Wandschalter zu platzieren.
• Lösen Sie die Abdeckung des von Ihnen verwendeten Wand-
• Verbinden Sie die beiden Kabel des Funk-Einbauschalters
• Schließen Sie an den mittleren beiden Schraubklemmen den
• Die äußeren beiden Schraubklemmen dienen zum Anschluss
• Setzen Sie den Funk-Einbauschalter in die Unterputzdose ein.
• Der Taster an der Gehäuserückseite dient zur Anlernung an
• Das Produkt darf nur ortsfest montiert und betrieben werden. Setzen Sie das Pro-
dukt z.B. in eine geeignete Unterputz- oder Aufputzdose ein.
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedin-
gungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhan-
den sein können! Es besteht Explosionsgefahr!
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder star-
ken mechanischen Beanspruchungen ausgesetzt werden.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das
Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Be-
rühren Sie weder den Funk-Einbauschalter noch ein daran angeschlossenes Gerät.
Trennen Sie den Funk-Einbauschalter von der Netzspannung, indem Sie den zu-
gehörigen Sicherungsautomaten abschalten bzw. die Sicherung herausdrehen.
Schalten Sie zusätzlich den zugehörigen FI-Schutzschalter ab, damit die Netzzu-
leitung allpolig von der Netzspannung getrennt ist.
Lassen Sie das Produkt anschließend von einem Fachmann prüfen.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig arbeitet (flackerndes Licht, austretender
Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt
oder angrenzenden Flächen)
- das Produkt unter ungünstigen Verhältnissen längere Zeit gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten!
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwor-
tet werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
Beachten Sie den Abschnitt „Sicherheitshinweise"!
anderen dazu geeigneten Gehäuse montiert und betrieben werden.
men werden. Schalten Sie dazu die elektrische Netzzuleitung stromlos, indem Sie den zu-
gehörigen Sicherungsautomaten abschalten bzw. die Sicherung herausdrehen. Sichern Sie
diese vor unberechtigtem Wiedereinschalten, z.B. mit einem Warnschild.
Schalten Sie außerdem den zugehörigen Fehlerstromschutzschalter ab, so dass die Netzzu-
leitung allpolig von der Netzspannung getrennt ist.
Beachten Sie den Abschnitt „Vorbereitungen zur Montage"
schalters und entnehmen Sie ihn aus der Unterputzdose.
mit den beiden Schaltkontakten Ihres Wandschalters („S1"),
siehe Bild rechts.
Verbraucher an, siehe Bild rechts.
Der Anschluss „N" ist der Neutralleiter, der Anschluss „
der geschaltete Ausgang/Phase/L.
der Netzspannung („N" = Neutralleiter, „L" = Phase).
Achten Sie bei der Montage darauf, dass der Taster an der Ge-
häuserückseite frei liegt und nicht versehentlich betätigt wird.
einen Funksender des RSL-Schaltsystems.
Beachten Sie deshalb die nachfolgenden Abschnitte, bevor Sie den Wandschalter wieder in
die Unterputzdose einsetzen und befestigen.
.
S1
"
N N L
