G E B R U I K S A A N W I J Z I N G
Bewegingsschakelaar 360°
met hoeksokkel
Bestelnr. 55 13 18
Beoogd gebruik
De in de bewegingsschakelaar geïntegreerde PIR-sensor reageert op temperatuurwijzigingen in het
registratiebereik, bijv. wanneer een mens, een groter dier of een auto in het registratiebereik komt.
De bewegingsschakelaar dient hiermee ter bewaking van entrees, opritten, trappen e.d.
Via de uitgang van de bewegingsschakelaar kan bijv. een lamp of een andere verbruiker worden aange-
stuurd. Neem daarvoor het paragraaf „Technische gegevens" in acht.
De bewegingsschakelaar kan op een loodrechte muur, een loodrecht hoek van een gebouw (met behulp van
de meegeleverde hoeksokkel) of aan het plafond worden gemonteerd.
Een andere toepassing dan hierboven beschreven, leidt tot beschadiging van dit product; daarnaast bestaat
gevaar van bijv. kortsluiting, brand of een elektrische schok. Er mag niets aan dit product worden gewijzigd
resp.omgebouwd!
De veiligheidsaanwijzingen moeten absoluut in acht worden genomen. Lees de gebruiksaanwijzing zorgvul-
dig door, berg deze goed op.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfsnamen en
productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
Omvang van de levering
• Bewegingsschakelaar
• Hoeksokkel
• Montagemateriaal (schroeven, pluggen)
• Afdekking voor PIR-sensor (voor beperking van het registratiebereik)
• Gebruiksaanwijzing
Verklaring van symbolen, opschriften
Dit symbool geeft aan wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische
schok.
Het symbool met het uitroepteken wijst op bijzondere gevaren bij de hantering, het gebruik en
de bediening.
☞
Het „hand"-symbool staat voor speciale tips en bedieningsaanwijzingen.
IP55
Het product is geschikt voor gebruik buitenshuis.
Het product voldoet aan veiligheidsklasse II.

Veiligheidsaanwijzingen

Lees de volledige handleiding vóór het in gebruik nemen goed door, deze bevat belang-
rijke aanwijzingen voor de juiste manier van monteren en de werking.
Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing, vervalt
het recht op waarborg/garantie! Voor gevolgschade zijn wij niet aansprakelijk!
Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel, ver-
oorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen!
In dergelijke gevallen vervalt de waarborg/garantie!
Let op!
Uitsluitend een erkende vakman (bijv. elektricien), die vertrouwd is met de desbetreffende
voorschriften (bijv. KEMA), mag het product installeren!
Door ondeskundig werken onder netspanning brengt u niet alleen uw eigen veiligheid,
maar ook die van anderen in gevaar!
Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan aan een
vakman over.
• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen
van het apparaat niet toegestaan.
• Dit product is geen speelgoed, houd het buiten bereik van kinderen! Kans op een levensge-
vaarlijke elektrische schok!
• Gebruik het product uitsluitend onder netspanning (zie paragraaf „Technische gegevens"). Pro-
beer het product nooit onder een andere spanning te gebruiken, hierdoor kan het onherstelbaar
beschadigd raken.
• Het product is opgebouwd in veiligheidsklasse II.
• Het product mag binnens- en buitenshuis worden gemonteerd (veiligheidsklasse IP55). Houd
rekening met het paragraaf „Montage".
• Gebruik het product uitsluitend permanent gemonteerd.
• Gebruik de bewegingsschakelaar niet in ruimtes of onder ongunstige omstandigheden waar
brandbare gassen, dampen of stofdeeltjes aanwezig zijn of aanwezig kunnen zijn! Explosie-
gevaar!
www.conrad.com
Versie 09/11
Montagevoorbereidingen
• Let absoluut op de juiste montagepositie van de bewegingschakelaar; monteer deze slechts zo, dat de
halve-bolvormige PIR-sensor loodrecht naar beneden toe ligt.
• Monteer de bewegingschakelaar alleen op een stabiele ondergrond, bijv. metselwerk. Gebruik - afhanke-
lijk van de ondergrond - passende schroeven en pluggen.
• Monteer de bewegingsschakelaar zodanig, dat kinderen er niet bij kunnen komen.
• De netleiding voor de bewegingschakelaar dient in de gebouwinstallatie beveiligd te worden met een
zekering van 10/16 A. Daarvoor moet een aardlekschakelaar (FI) geschakeld worden.
• De installatie van de bewegingsschakelaar mag uitsluitend worden uitgevoerd als de betreffende stroom-
groep spanningsvrij is.
Schakel de stroom uit door het verwijderen van de zekering van de desbetreffende groep of door veilig-
heidsautomaat uit te schakelen. Zorg ervoor dat deze niet onbevoegd weer wordt aangezet, bijv. met een
waarschuwingsbordje.
Schakel bovendien de bijhorende aardlekschakelaar uit, zodat het netsnoer van alle polen is losgekoppeld.
• Controleer of de netleiding geheel spanningsvrij is, bijv. met een geschikt meetinstrument.

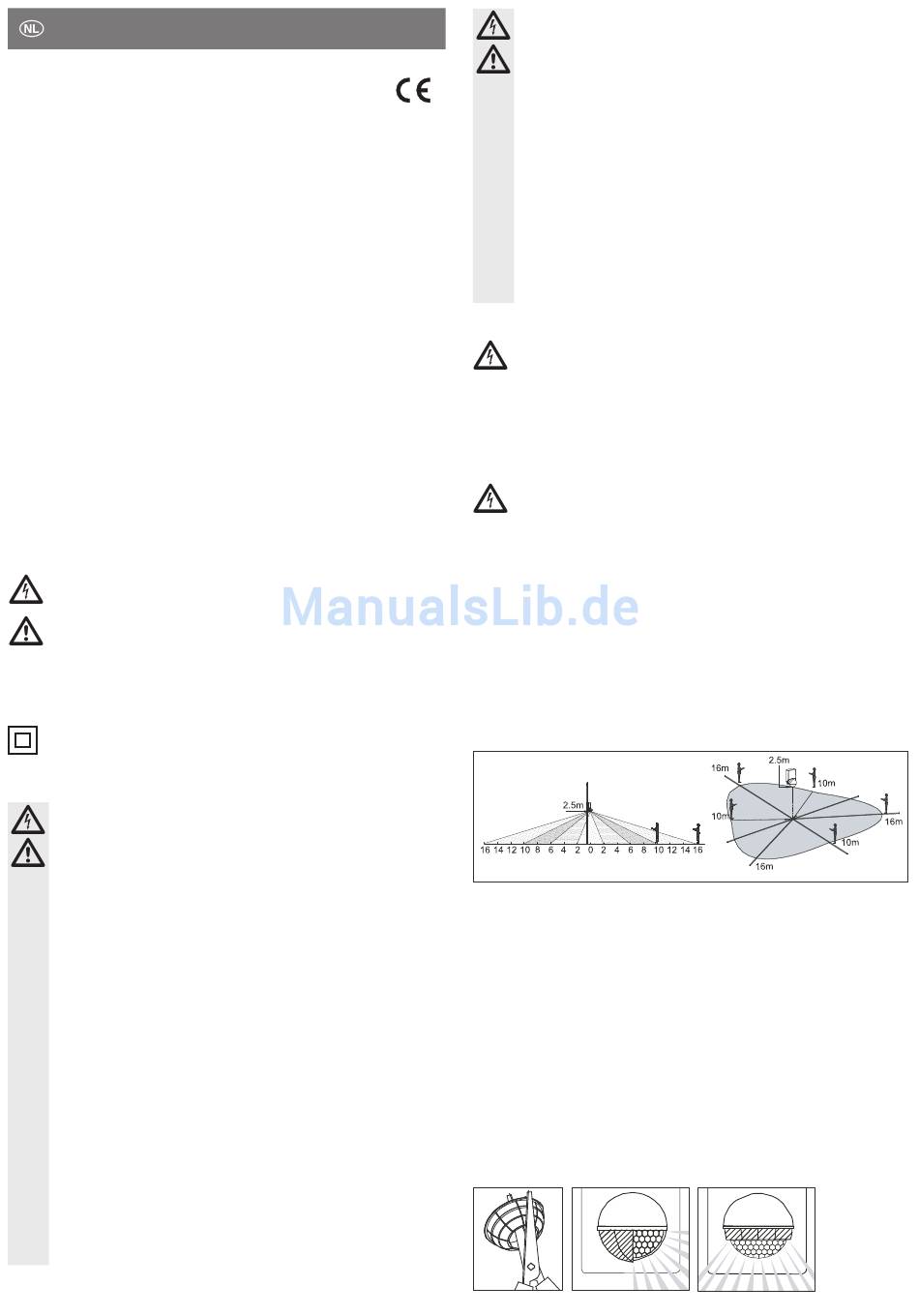

Werking van de bewegingsschakelaar
De in de bewegingsschakelaar geïntegreerde PIR-sensor reageert op temperatuurwijzigingen in het regi-
stratiebereik, bijv. wanneer een mens, of een dier in het registratiebereik komt, waarvan de temperatuur
anders is dan de achtergrond.
Om een optimale bewegingsherkenning te garanderen moet de bewegingsschakelaar zodanig worden ge-
plaatst, dat het te registreren object niet op de bewegingsschakelaar afkomt, maar van links naar rechts of
omgekeerd eraan voorbij gaat. Let hierop, wanneer u het product monteert.
Door het draaien van de halve-bolvormige PIR-sensor (door een geïntegreerde vergrendeling zijn tijdens het
draaien klikjes te horen) kan het driehoekvormige herkenningsbereik worden versteld.
De reikwijdte voor de herkenning van een beweging is afhankelijk van meerdere factoren:
• Montagehoogte van de bewegingsschakelaar
• Temperatuurverschil tussen het zich bewegende object en de achtergrond (omgeving)
• Grootte van het object
• Afstand van het object ten opzichte van de bewegingsschakelaar
• Bewegingsrichting en -snelheid
• Omgevingstemperatuur
Na het activeren van de netspanning duurt het ca. 60 seconden, voordat de sensor in de PIR-sensor zich
op de achtergrondtemperatuur heeft ingesteld en de temperatuurwijzingen in het registratiebereik herkent.
Het registratiebereik kan worden verkleind, terwijl op de lens van de bewegingsschakelaar een ondoorzich-
tige afdekking aangebracht wordt. Deze kan op maat worden geknipt:
• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of zware mechanische
belastingen.
• Richt nooit de waterstraal van een hogedrukreiniger of tuinslang o.i.d. op de bewegingscha-
kelaar (bijv. tijdens het schoonmaken)!
• Stel - als aannemelijk is dat gevaarloos gebruik niet langer mogelijk is - het product buiten bedrijf
en borg het tegen onbedoeld gebruik. Laat een vakman vervolgens het product controleren.
Ga ervan uit dat veilig gebruik niet langer mogelijk is, als:
- het product zichtbare beschadigingen vertoont
- het product niet of niet langer correct werkt (fl ikkerend licht, vrijkomende rook resp. brandlucht,
hoorbare knisperingen, verkleuringen van het product of aangrenzende vlaktes)
- het apparaat gedurende langere tijd onder ongunstige omstandigheden is opgeslagen
- het apparaat aan zware transportbelastingen onderhevig was
• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed zijn.
• Bij industriële voorzieningen dienen de ongevallenpreventievoorschriften van de bond voor
industriële beroepscoöperaties voor elektrische installaties en bedrijfsmiddelen te worden
nageleefd!
• Raadpleeg onze technische klantenservice of andere vakmensen als u nog vragen hebt die
niet in deze gebruiksaanwijzing worden beantwoord.
De installatie van de bewegingsschakelaar dient uitsluitend te worden uitgevoerd door
een erkend vakman (bijv. elektricien) die vertrouwd is met de desbetreffende voorschrif-
ten (bijv. KEMA)!
Door ondeskundig werken onder netspanning brengt u niet alleen uw eigen veiligheid,
maar ook die van anderen in gevaar!
Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan aan een
vakman over.
Wanneer deze montagepositie niet wordt aangehouden, kan eventueel water in de bewegings-
schakelaar binnendringen, gevaar van een levensgevaarlijke elektrische schok!
