BESCHREIBUNG
Der Lautsprecher SUB 05 verfügt über einen 15"-Woofer mit einer Endstufe mit
400W/RMS Leistung.
Als Bandpass-Subwoofer bietet der SUB 05 trotz seiner geringen Abmessungen einen
beachtlich hohen Schalldruck. Sein Gehäuse aus Pappelholz zeichnet sich durch sein
geringes Gewicht und die große Handlichkeit aus.
Der Lautsprecher SUB 05 ist ein aktiver, für den Stereobetrieb oder Monobetrieb
konzipierter Subwoofer.
Dieser Subwoofer eignet sich in Kombination im Stereoanschluss mit einem
Lautsprecherpaar der BASIC 100 oder TWIN 128 insbesondere für Räume mit mittleren
Abmessungen oder Für Installationen die einen größeren Schalldruck erfordern, wie für
Anlagen im Freien, zwei Lautsprecher der SUB 05 in Kombination mit Lautsprechern
BASIC 200, OPERA LIVE 210, TWIN 228 oder OPERA LIVE 202 / OPERA LIVE 205 im
Monoanschluss.
RUNGEN UND FUNKTIONEN
1) BEDIENUNGSELEMENT VOLUME
Der Drehknopf regelt die Lautstärke des Lautsprechers.
Diese Einstellung hat keinerlei Wirkung auf den Ausgang "BALANCED INPUT
LINK" und "BALANCED X-OVER OUTPUT".
2) KONTROLLLAMPE "PROT - LIM"
Die Kontrolllampe "PROT - LIM" leuchtet rot:
- beim Einschalten des Verstärkers (für einige Sekunden)
- bei zu hoher Betriebstemperatur
- bei Ansprechen des internen Limiters, der Verzerrungen verhindert und
die Lautsprecher vor Beschädigungen schützt.
3) KONTROLLLAMPE "ON - READY"
Die Kontrolllampe "ON - READY" leuchtet grün, wenn die Netzspannung
vorhanden ist und der Verstärker ordnungsgemäß funktioniert.
4) WAHLSCHALTER "PHASE IN - PHASE OUT"
Mit diesem Wahlschalter mit zwei Schaltstellungen kann man die Phase des
Subwoofers um 180° drehen.
Durch das Drehen der Phase kann man die Wiedergabe der Bässe auch bei
ungünstigen akustischen Bedingungen in einfacher Weise optimieren.
Nach Abschluss der Installation ein Musikstück abspielen und ausprobieren, in
welcher Schaltstellung des Phasenschalters der Klang am besten ist
5) EINGANG "BALANCED INPUT" ( CH1 und CH2)
Symmetrischer Eingang für den Anschluss einer Tonquelle mit einwandfreiem
Signalausgang (0dBu).
6) AUSGANG "BALANCED INPUT LINK" (CH1 und CH2)
Der Ausgang ist parallel mit dem Eingang (5) angeschlossen. Über diesen Ausgang
können eingehende Tonsignale an einen anderen verstärkten Lautsprecher, einen
Recorder oder Zusatzverstärker weitergeleitet werden. Er eignet sich zur
Aufnahme von 3-poligen XLR-Steckern.
7) AUSGANG "BALANCED X-OVER OUTPUT" (CH1 und CH2)
Symmetrischer Ausgang der internen Frequenzweiche. Dieses Signal kann z.B.
an einen aktiven Lautsprecher, angeschlossen zur Mittel-Hochton-Wiedergabe
angeschlossen werden. Die Trennfrequenz zwischen dem Subwoofer und dem an
den Ausgang X-OVER angeschlossenen Lautsprecher ist 100Hz.
8) NETZSCHALTER "POWER"
Dieser Schalter dient zum EIN- und AUS-Schalten der Lautsprecherbox.
11
9) ANSCHLUSS NETZKABEL
Netzanschluss zur Aufnahme des mitgeliferten Stromkabel.
10) "FUSE" SICHERUNGSHALTER
Integrierte Netzsicherung. Bei Defekt nur durch eine identische Sicherung
ersetzen!
11) SPANNUNGSWECHSEL
Zur Änderung der Leistungsspannung des Diffusors (230/115V WS).
Dieser Wahlschalter wird von der Herstellerfirma vorjustiert und geschützt.

TECHNISCHE EIGENSCHAFTEN

TECHNISCHE DATEN
System BAND PASS Aktiv
Versterker typ klass H
RMS leistung 400W
F requengang +/-3dB 30-150Hz (± 3dB)
Crossover 100Hz
24dB/oct
Schalldruck (SPL) 129 peak
Lautsprecher 1 woofer 15"
2,5" coil
Empfindlichkeit eingang 0 dBu (max)
Impedanz eingang
Simmetrisch 20Kohm
Ünsimmetrisch 10Kohm
Netzspannung
Wie au der rückwand angegeben
Laufsprecherform rechteckig
Abmessungen [LxHxP] 430x550x600mm
Gewichtt 27Kg

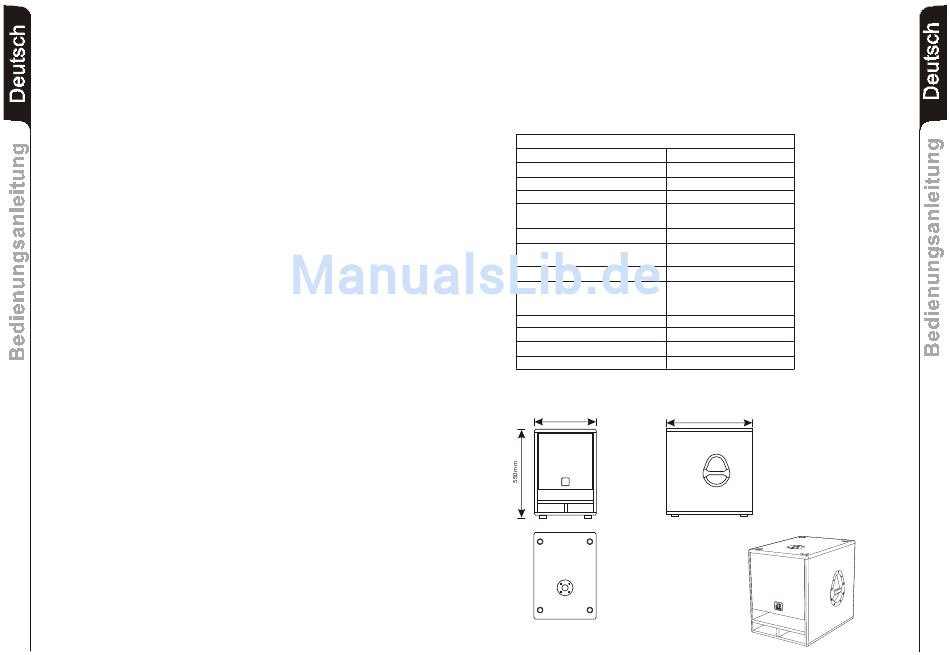

ABMESSUNGEN
430mm
600mm
