DESCRIZIONE
Il diffusore SUB 05 è equipaggiato con un woofer da 15" e un amplificatore in grado di
erogare 400W (RMS).
Il sub woofer è costruito utilizzando la tecnologia "BAND PASS" che permette di ottenere
alte pressioni acustiche in dimensioni ridotte. La costruzione in legno di pioppo diminuisce
il peso e favorisce la maneggevolezza.
Il diffusore SUB 05 è stato progettato per funzionare in modalità stereo o in modalità
mono.
Questo sub-woofer è ideale per sonorizzazione di piccoli locali abbinato a una coppia di
diffusori serie BASIC 100 o TWIN 128 collegati in modalità stereo.
Per installazioni dove è richiesta una pressione sonora maggiore, come locali di medie
dimensioni, utilizzare due diffusori SUB 05 abbinati a due diffusori BASIC 200, OPERA
LIVE 210 e TWIN 228 oppure OPERA LIVE 202 / OPERA LIVE 205 collegati in modalità

COMANDI E FUNZIONI

1) CONTROLLO "VOLUME"
La manopola regola il volume del diffusore. Tale controllo non influisce sul livello
dell'uscita "BALANCED INPUT LINK" e "BALANCED X-OVER OUTPUT".
2) SPIA "PROT - LIM"
La spia "PROT - LIM" s'illumina di colore rosso:
- all'accensione dell'amplificatore (per alcuni secondi)
- al raggiungimento di una temperatura di lavoro troppo elevata
- durante l'intervento del limiter interno, che evita la distorsione
dell'amplificatore e protegge gli altoparlanti contro i sovraccarichi.
3) SPIA "ON - READY"
La spia "ON - READY" s'illumina di colore verde per indicare la presenza dell'
alimentazione ed un corretto funzionamento dell'amplificatore.
4) SELETTORE "PHASE IN - PHASE OUT"
Il selettore a due posizioni permette la rotazione di 180° del segnale audio riprodotto
dal sub-woofer.
Tale rotazione di fase facilita l'ottimizzazione della riproduzione delle basse
frequenze anche nelle sistuazioni di installazioni più difficili.
Completata l'installazione, riprodurre un brano musicale ed agire sull'interruttore per
ottenere la migliore resa acustica.
5) CONNETTORE DI INGRESSO "BALANCED INPUT" (CH1-CH2)
Ingresso bilanciato utilizzabile per il collegamento di una sorgente audio con uscita
del segnale (0dBu).
6) CONNETTORE DI USCITA "BALANCED INPUT LINK" (CH1-CH2)
L'uscita è connessa in parallelo con l'ingresso (5), e può essere utilizzata per inviare
il segnale audio in ingresso ad un altro diffusore amplificato, ad un registratore, ad un
amplificatore supplementare. É in grado di accettare prese "XLR" a 3 poli.
7) CONNETTORE DI USCITA "BALANCED X-OVER OUTPUT" (CH1-CH2)
Uscita bilanciata del crossover interno. Questo segnale va inviato ad un diffusore
amplificato. La frequenza di incrocio tra subwoofer e il diffusore collegato all'uscita
X-OVER è di 100Hz.
8) INTERRUTTORE GENERALE "POWER"
L'interruttore permette l'accensione e lo spegimento del diffusore.
9) PRESA DI ALIMENTAZIONE "AC MAINS"
Consente la connessione del cavo di alimentazione fornito in dotazione.
10) PORTA FUSIBILE "FUSE"
Alloggio per fusibile di rete.
11) CAMBIO TENSIONE
Permette di modificare le tensione di alimentazione del diffusore (230/115V).
Questo selettore viene pre-impostato e protetto dalla ditta costruttrice.
3

SPECIFICHE TECNICHE

DATI TECNICI
Sistema BAND PASS attivo
Tipologia amplificatore classe H
Potenza RMS 400W
Risposta in frequenza 30-150Hz (± 3dB)
Crossover 100Hz
24dB/oct
Pressione sonora (SPL) 129 peak
Componenti 1 woofer 15"
2,5" coil
Sensibilità ingresso 0 dBu (max)
Impedenza ingresso
Bilanciato 20Kohm
Sbilanciato 10Kohm
Alimentazione
vedi targa sull'amplificatore
Forma diffusore rettangolare
Dimensioni [LxHxP] 430x550x600mm
Peso 27Kg

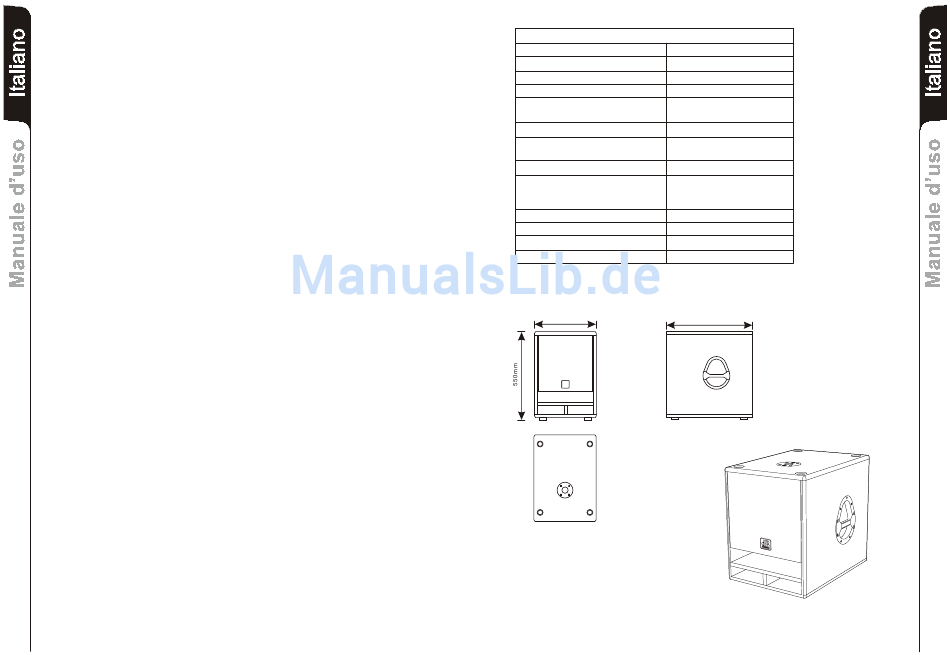

DIMENSIONI
430mm 600mm
