• Ladegeräte dürfen nicht unbeaufsichtigt betrieben werden.
• Das beiliegende Ladegerät ist nur in Verbindung mit dem SM-
02 zugelassen.
• Im Fehlerfall kann das Ladegerät Spannungen über 50 Volt
abgeben, von welchen Gefahren ausgehen, auch dann, wenn
die angegebene Ausgangsspannung niedriger liegt.
3. Produktbeschreibung / Lieferumfang:
Das Satmeter SM-02 ist ein Satelliten-Meßgerät für die Installation
und Wartung von Satellitenempfangsanlagen. Das Gerät bein-
haltet eine eingebaute LNC-Stromversorgung mit mit Meßanzeige
für die Stromaufnahme von Empfangs-LNCs. Die Pegelanzeige
des empfangenen Signals erfolgt über ein Zeigermeßgerät mit
linearen Levelanzeige 0-100 (keine dB-Anzeige). Mit Hilfe des
zuschaltbaren Summers kann eine Änderung der Feldstärke aku-
stisch mitverfolgt werden. Ebenfalls verfügt das SM-02 über
einen eingebauten Batterietester.
Mit zum Lieferumfang des SM-02 gehören ein Ladegerät,
Tragetasche und Bedienungsanleitung.

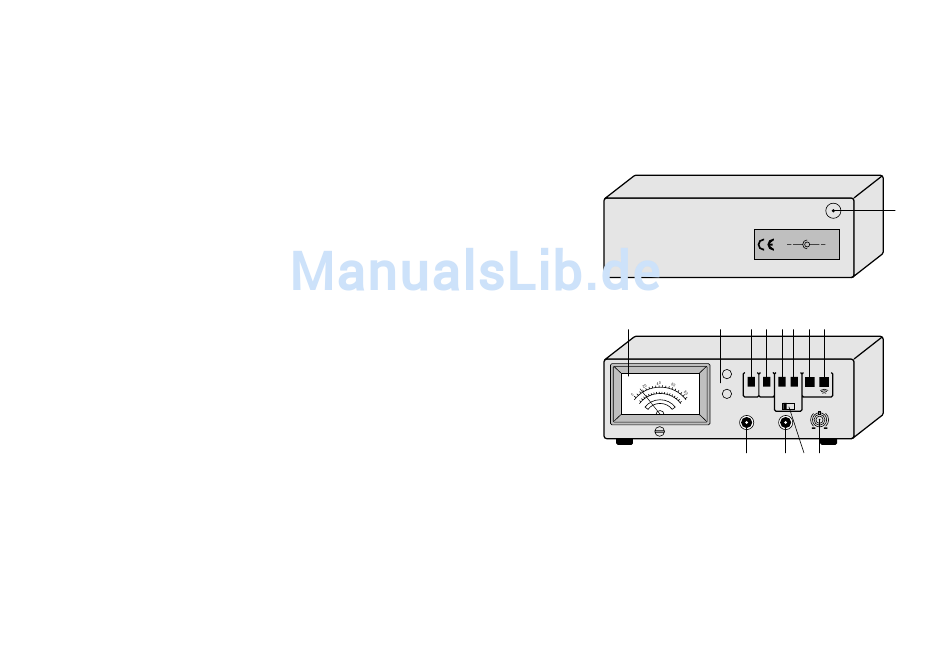

4. Bedienelemente
1. Meßanzeige
2. LED-Anzeige für H/V Polarisation
3. Ein/Aus Schalter (Power)
4. Akku-Test Taster (BAT)
5. Taste für LNC-Strommessung (mA)
6. Taste für LNC-Spannunsmessung (V)
6
7. Taste für Signalstärke-Anzeige (Level)
8. Taste für akustisches Signal
9. Eingangsverstärkungs Potientiometer (Level)
10. Polarisationsumschalter (13V/18V)
11. F-Buchse für Receiver (Receiver)
12. F-Buchse für LNC (Antenna)
13. Ladebuchse
Rückseite
1
LEVEL
Vorderseite
5. Inbetriebnahme:
Achtung!
Vor Inbetriebnahme sind sowohl der bestimmungsgemäße Ver-
wendungszweck, als auch die Sicherheitshinweise und techni-
schen Daten zu beachten.
DC 17~24 V
+
2
3 4 5 6 7 8
H
POWER
XXX
LWB
SIGNAL
V
BAT
mA
V
LEVEL
13V
18V
LEVEL
ANTENNA
RECEIVER
12
11
10
9
13
7
