7 Store
Hier speichern Sie Ihre selbst kreierten Sounds ab.
Geräterückseite
1 Input – An diese Buchse schließen Sie Ihr Instrument an.
2 Output – Dies ist eine TRS-Buchse. Hier schließen Sie einen einzelnen Verstärker für Mono-Anwendungen an, oder
ein Y-Kabel, das Sie von dort aus an 2 Verstärker für Stereoanwendungen führen. An diese Buchse können
Sie auch einen Kopfhörer anschließen.
Hinweis Wenn Sie das RP 55 direkt an einen Mixer oder ein Aufnahmegerät anschließen, können Sie das Global Ca-
binet Modeling nutzen. Das gilt auch für die Verwendung mit einem Kopfhörer. (Näheres zum Global Cabinet Modeling
auf Seite 14
3 Control in – Hier schließen Sie ein passives Volumenpedal an, um Lautstärke, Wah und Whammy im RP 55 zu
steuern.
4 Power Input – Schließen Sie hier nur das optional erhältliche DigiTech PS 200R Netzteil an.
Anschlussmöglichkeiten
Aufgrund der vielfältigen Anwendungsmöglichkeiten des RP 55 sind zahlreiche Verbindungs- und Anschlussmög-
lichkeiten gegeben. Die Diagramme sollen Ihnen helfen, diese besser zu verstehen.
Bevor Sie das RP 55 anschließen, versichern Sie sich, dass Ihr Verstärker ausgeschaltet ist. Es gibt keinen Ein/Aus-
Schalter am PR 55. Um das RP 55 auszuschalten, lösen Sie die Verbindung zwischen Instrument und RP 55 an der
Input-Buchse des Gerätes (bei Batterie-Betrieb) beziehungsweise ziehen Sie bei Netzbetrieb den Stecker des Netzteils
aus der Steckdose.
Mono-Betrieb

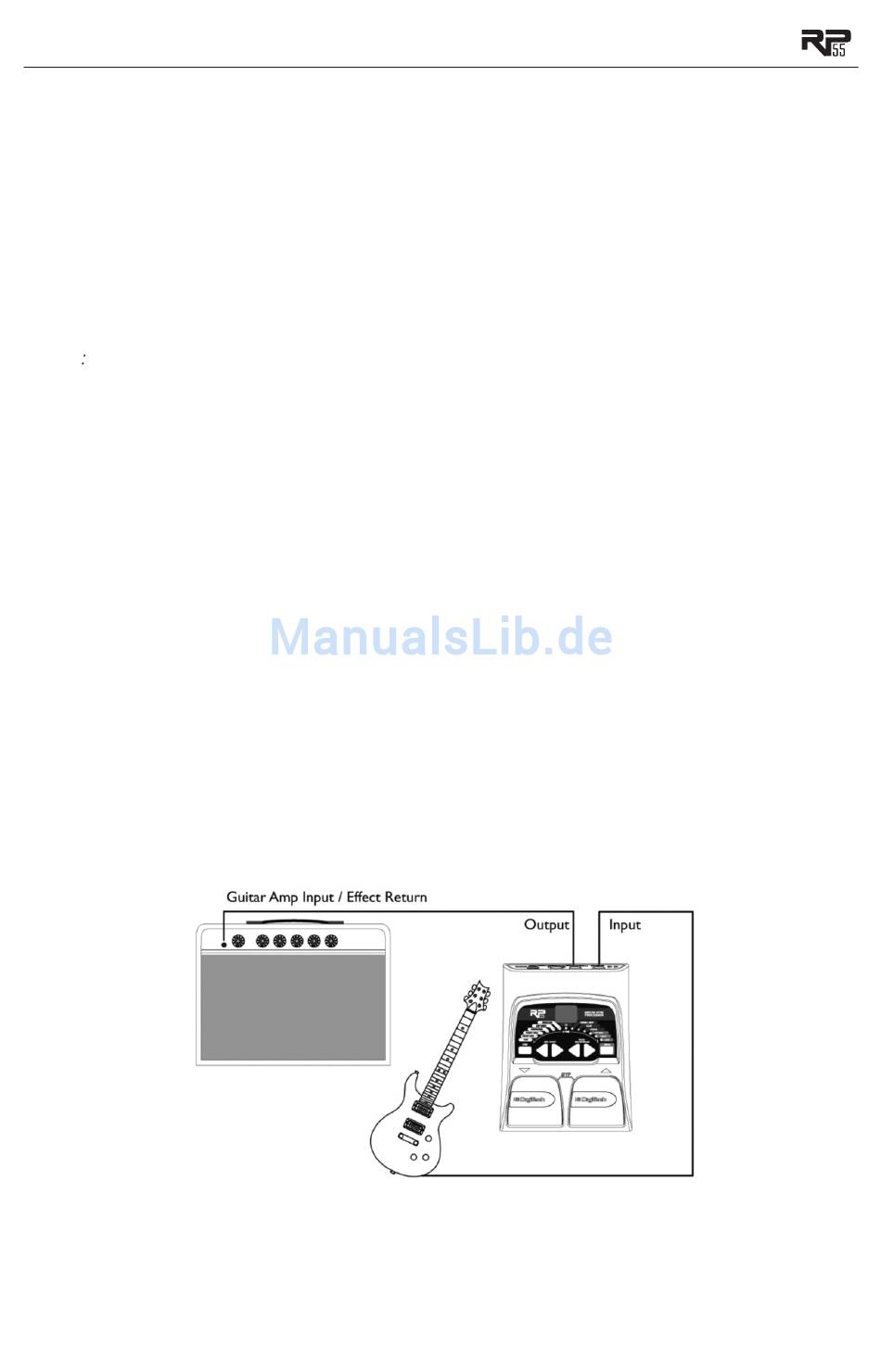

Schließen Sie Ihre Gitarre an die Input-Buchse des RP 55 an. Verbinden Sie nun über ein Mono-Instrumentenkabel
die Stereo-Output-Buchse mit dem Instrumenteneingang Ihres Verstärkers.
Stereo-Betrieb
Schließen Sie Ihre Gitarre an die Input-Buchse des RP 55 an. Schließen Sie nun ein Stereo Y-Kabel oder einen Ste-
reokopfhörer an die Output- Buchse des RP 55 an. Die Y-Enden schließen Sie jeweils an einen Eingang der verwen-
deten beiden Verstärker oder an jeweils einen Kanal eines Mixers an. Wenn Sie einen Mixer verwenden, setzen Sie
die Panorama-Regler an diesem ganz nach links bzw. ganz nach rechts, um so den Stereoklang nach wie vor beim
mischen voll nutzen zu können. In dieser Konstellation können Sie auch das Global Cabinet Modeling nutzen und auf
diese Weise dem Sound verschiedene Lautsprecher-Boxen zu ordnen.
5
