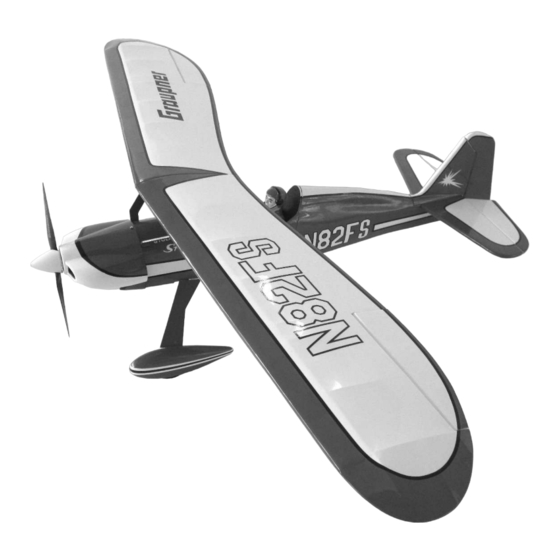

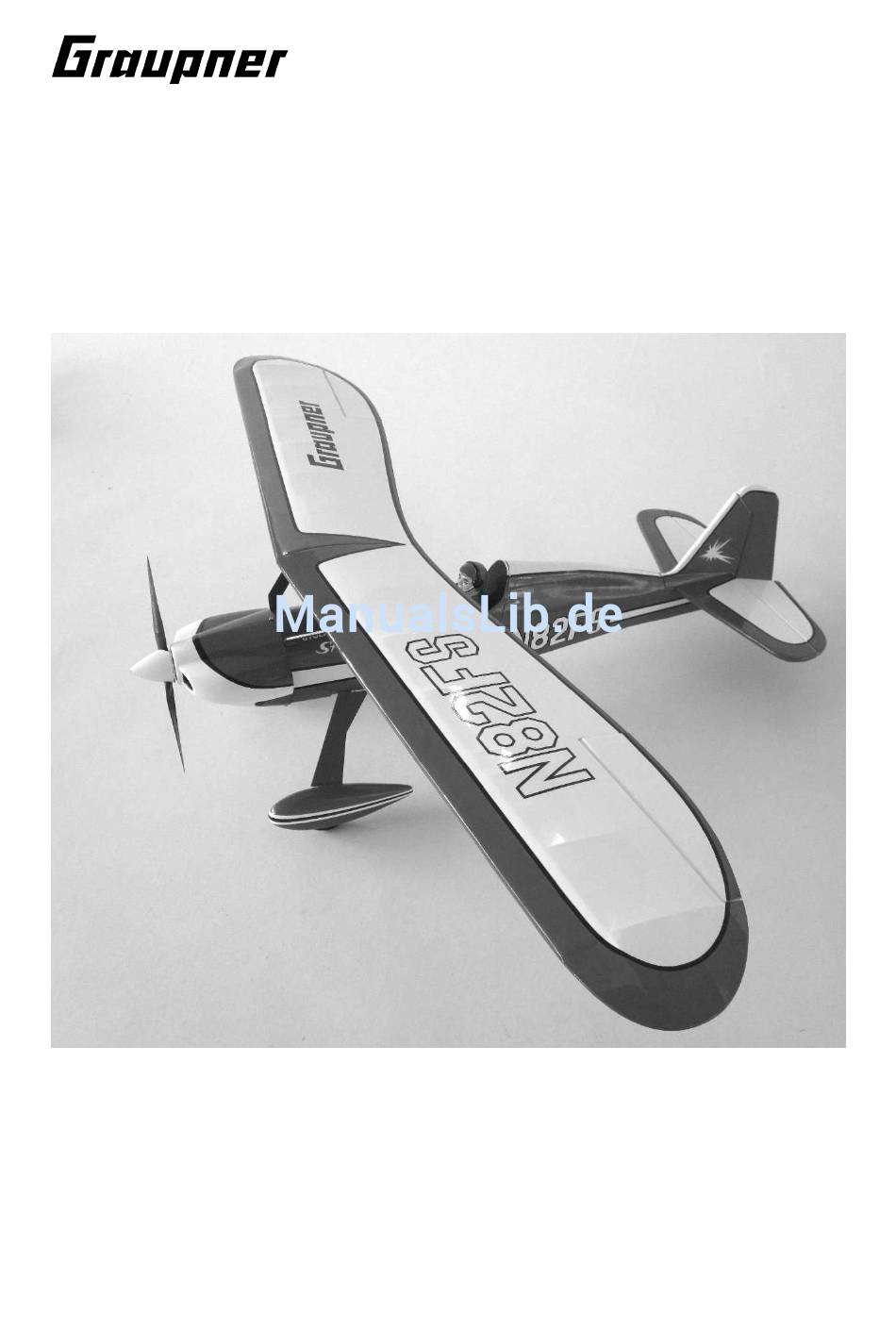

- Seite 1 Best.-Nr. 9353 BAUANLEITUNG STARLET RC-Elektroflugmodell für 3 LiPo-Zellen 650 mAh Es wird eine HoTT-Fernsteuerung mit 4 Funktionen benötigt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011 - 1 -...
- Seite 2 Sekundenkleber mit Aktivator als Klebstoff verwenden. Am besten eine Seite der Klebeverbindung mit Klebstoff versehen und die Gegenseite mit Aktivator besprühen. Besonders darauf achten, dass kein Restklebstoff an Ihre Hände oder auf die GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011...
- Seite 3 Befestigungslasche fixieren. Servoverlängerungskabel einstecken und mittels eingelegter Schnur vorsichtig in die Tragfläche einziehen. Servoabdeckung aufschrauben Querruderanlenkung herstellen. Anlenkung einhängen und Ruderhorn einkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011 - 3 -...
- Seite 4 Die Abbildung zeigt den Motor mit aufmontiertem Motorträger und Motornabe. Die Motorzuleitungen abtrennen und ca. 5 mm abisolieren. Die Schrumpfschlauchstücke (enthalten bei Best.-Nr.7731) aufschieben. Alle Kabelenden verzinnen die Kabel GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011...
- Seite 5 Wenn alles passt, die Motorhaube mit 3 Stück Blechschrauben Ø 2,2x 6,5 mm fixieren, Motorhabe mit Ø 2,2 mm bohren. Die Position der unteren zwei Schrauben GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler!
- Seite 6 Das Höhen-und Seitenruderservo für den Einbau vorbereiten, die Servohebel mit Ø 1,0 mm aufbohren, die Servos mit Gummitüllen bestücken, die Hohlnieten von unten einstecken. Die Servobefestigungselemente liegen jeweils den Servos bei. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011...
- Seite 7 Lötspitze durchtrennen und abziehen. Das Höhenleitwerk exakt mittig auf den Rumpf kleben. Für das unterste Ruderscharnier des Seitenruders einen Schlitz in den Rumpf schneiden, dann das Seitenleitwerk exakt rechtwinklig aufkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011...
- Seite 8 Die Abbildung zeigt die aufgeklebte Radverkleidung sowie die Strebenverkleidung mit Befestigungslaschen. Die Klebefläche der Laschen überschleifen, die Folie an der Klebefläche zur Strebenverkleidung entfernen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011 - 8 -...
- Seite 9 Zuerst die Servokabel in den Empfänger einstecken; wir empfehlen folgende Belegung: Buchse 2: Querruderservo links, Buchse 3 Höhenruderservo, Buchse 4 Seitenruderservo, Buchse 5 Querruderservo rechts, Buchse 6 Drehzahlregler. In GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011...
- Seite 10 Motor durchführen. Vor dem Aufsetzen die Fluggeschwindigkeit des Modells durch dosierte Höhenruderausschläge reduzieren. Die Landung immer gegen die Windrichtung ausführen. GRAUPNER Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen Flugmodell STARLET Das Vorbild ein original STARLET Baujahr 1980 GRAUPNER GmbH &...
- Seite 11 Personen und Sachen, sowie der Ablauf des Modellflugbetriebs nicht gefährdet oder gestört wird. Das Flugmodell niemals in der Nähe von Hochspannungsleitungen, Industriegeländen, in Wohngebieten, öffentlichen Straßen, Schulhöfen oder Spielplätzen usw. fliegen lassen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011 - 11 -...
- Seite 12 Nach Gebrauch die Batterie aus dem Modell nehmen und nur im entladenen Zustand für Kinder unzugänglich, bei ca. + 5º bis + 25º C aufbewahren. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2011...
- Seite 13 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
