Montage et raccordement
Tenez compte des informations dans le chapitre « Préparations pour le mon-
tage » !
• Retirez la partie arrière de l'applique murale d'extérieur à LED. Pour ce faire, dévis-
sez les deux vis sans tête en haut et en bas du boîtier de l'applique murale d'exté-
rieur à LED en utilisant la clé Allen fournie.
• Marquez la position des quatre trous de montage à travers les
trous de la plaque arrière.
Important !

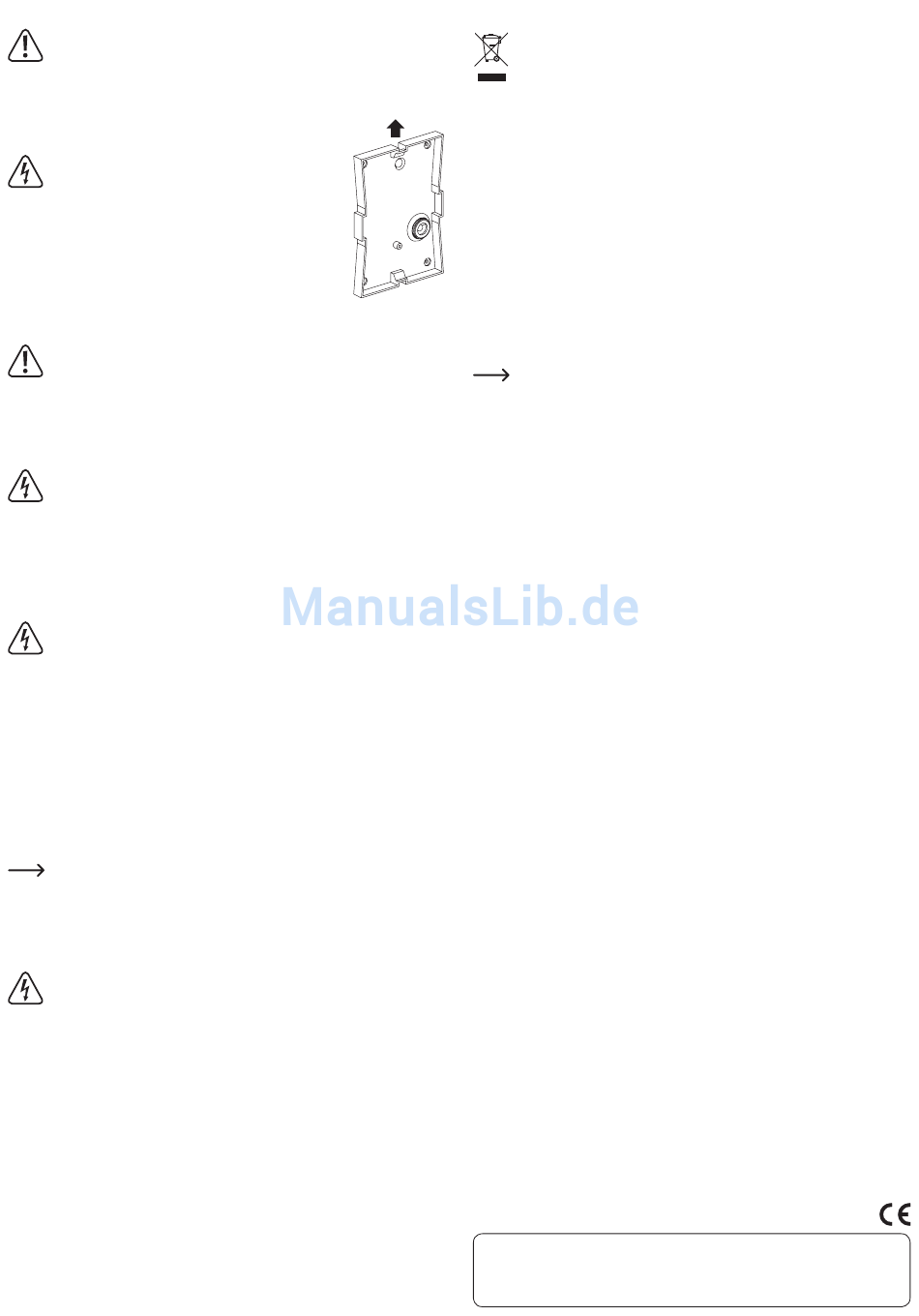

Le montage doit être effectué dans le bon sens. Le joint
en caoutchouc pour le passage des câbles doit être
orienté vers le bas, voir la figure à droite.
La flèche de la figure indique le « haut ».
La partie arrière de l'applique murale d'extérieure à LED
ne doit être fixée au mur que dans cette position ; les
bornes à vis et le pilote de LED sont donc placés au-
dessus du joint en caoutchouc.
Selon la surface de fixation, vous devez percer des trous et
utiliser des chevilles appropriées.
Veillez à ne pas endommager les câbles ou les tuyaux présents dans le mur
en perçant les trous de montage ou en vissant l'appareil.
Il y a quatre joints en caoutchouc pour assurer une bonne étanchéité. Pla-
cez un joint en caoutchouc sur les quatre vis de sorte qu'il soit sous la tête
des vis.
• Coupez légèrement le joint en caoutchouc pour le passage des câbles et faites pas-
ser le câble d'alimentation au travers.
Assurez-vous de ne pas trop couper les joints en caoutchouc, sinon de l'eau
pourrait pénétrer dans l'applique murale d'extérieur à LED au niveau du
câble.
• Fixez la partie arrière de l'applique murale d'extérieur à LED au mur en utilisant des
vis appropriées et des chevilles si nécessaire.
• Connectez le câble d'alimentation à la barrette à bornes qui se trouve dans l'ap-
plique murale d'extérieur à LED (conducteur brun = L/phase, conducteur bleu = N/
conducteur neutre, conducteur vert/jaune = PE/conducteur de protection, symbole
de mise à la terre).
Connectez impérativement le fil de terre !
Si l'applique murale d'extérieur à LED remplace un autre luminaire et qu'il
n'y a pas de fil de terre disponible, l'applique murale ne doit pas être montée.
Il faudra d'abord poser un nouveau câble d'alimentation avec un fil de terre.
Si aucun conducteur de protection n'est raccordé, le boîtier métallique de
l'applique murale d'extérieur à LED risque d'être sous tension en cas de dé-
faut. Il y a alors danger d'électrocution mortelle !
Veillez également à ne pas trop dénuder les fils pour éviter de provoquer un
court-circuit.
Contrôlez également les autres fixations par vis de la barrette à bornes
(pour les conducteurs de raccordement de la lampe) et resserrez-les le cas
échéant.
• Placez la partie avant de l'applique murale d'extérieur à LED dans le bon sens sur la
partie arrière qui est déjà fixée.
Veillez à ne pas coincer les câbles de raccordement.
• Revissez bien les deux vis sans tête qui ont été retirées au début, afin de fixer cor-
rectement la partie avant de l'applique murale d'extérieur à LED sur la plaque de
montage.
• Appliquez la tension d'alimentation et vérifiez le bon fonctionnement de l'applique
murale d'extérieur à LED.
Si l'applique murale d'extérieur à LED ne s'allume pas, coupez de nouveau
l'alimentation électrique sur tous les pôles (dévissez le fusible et coupez le
coupe-circuit automatique, le disjoncteur différentiel).
Vérifiez ensuite le raccordement de l'applique murale d'extérieur à LED.
En cas de doute, demandez l'aide d'un spécialiste (par ex. un électricien) !
Maintenance et nettoyage
Cet appareil ne nécessite aucun entretien. L'entretien ou la réparation ne doivent être
effectués que par un spécialiste. L'ampoule LED est montée de façon permanente
dans la lampe et elle ne peut donc pas être remplacée.
Avant tout nettoyage, coupez l'alimentation électrique de l'applique murale d'extérieur
à LED ; laissez ensuite l'applique murale d'extérieur à LED refroidir suffisamment.
Vous pouvez utiliser un chiffon propre, sec et doux pour le nettoyage. Pour enlever des
salissures plus importantes, humidifiez le chiffon avec de l'eau propre.
N'utilisez pas de produits de nettoyage agressifs, chimiques ou abrasifs car cela peut
causer des décolorations ou des rayures.
Ne dirigez jamais le jet d'eau d'un tuyau d'arrosage ou d'un nettoyeur haute pression
sur l'applique murale d'extérieur à LED !
Élimination
N'éliminez pas le produit avec les déchets ménagers.
Il convient de procéder à l'élimination du produit au terme de sa durée de
vie conformément aux prescriptions légales en vigueur ; rapportez-le à un
centre de récupération adéquat.
Caractéristiques techniques
Tension de service ............................. 200 - 240 V/CA, 50/60 Hz
Consommation .................................... max. 6,5 W
Classe de protection.......................... I
Indice de protection .......................... IP54
Emplacement de montage ................ Extérieur/intérieur
Conditions de service ........................ Température ambiante de -20 °C à +50 °C
Type de LED ......................................... 1 x 6 W (intégrées de manière permanente, non
Couleur de température .................... 3000 K (blanc chaud)
Flux lumineux ...................................... 240 lm
Dimensions (L x H x P) ....................... 130 x 180 x 82 mm
Poids..................................................... 795 g
Les légères variations de dimensions et de poids sont dues à la technique de
production.
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et
de l'équipement.
© Copyright 2014 by Conrad Electronic SE.
remplaçables)
