Montage et raccordement
Respectez absolument les consignes au chapitre « Préparations pour le
montage ».
• D'abord, veuillez détacher la fixation murale en forme de U de la lampe murale à
LED. Ensuite, dévissez complètement les deux vis à droite et à gauche à l'autre ext-
rémité (ouverte) de la lampe murale à LED.
• Fixez la fixation murale avec deux vis et si besoin avec des chevilles installées hori-
zontalement dans le mur. En fonction de la qualité de la paroi, des vis et des chevil-
les appropriées sont à utiliser.
Lors du forage des trous de montage et lors du vissage veillez à ne pas en-
dommager un câble ou un fil.
• Ouvrez la boîte d'installation qui se trouve dans la lampe. Pour ce faire, tournez les
4 vis de fixation du couvercle et enlevez celui-ci.

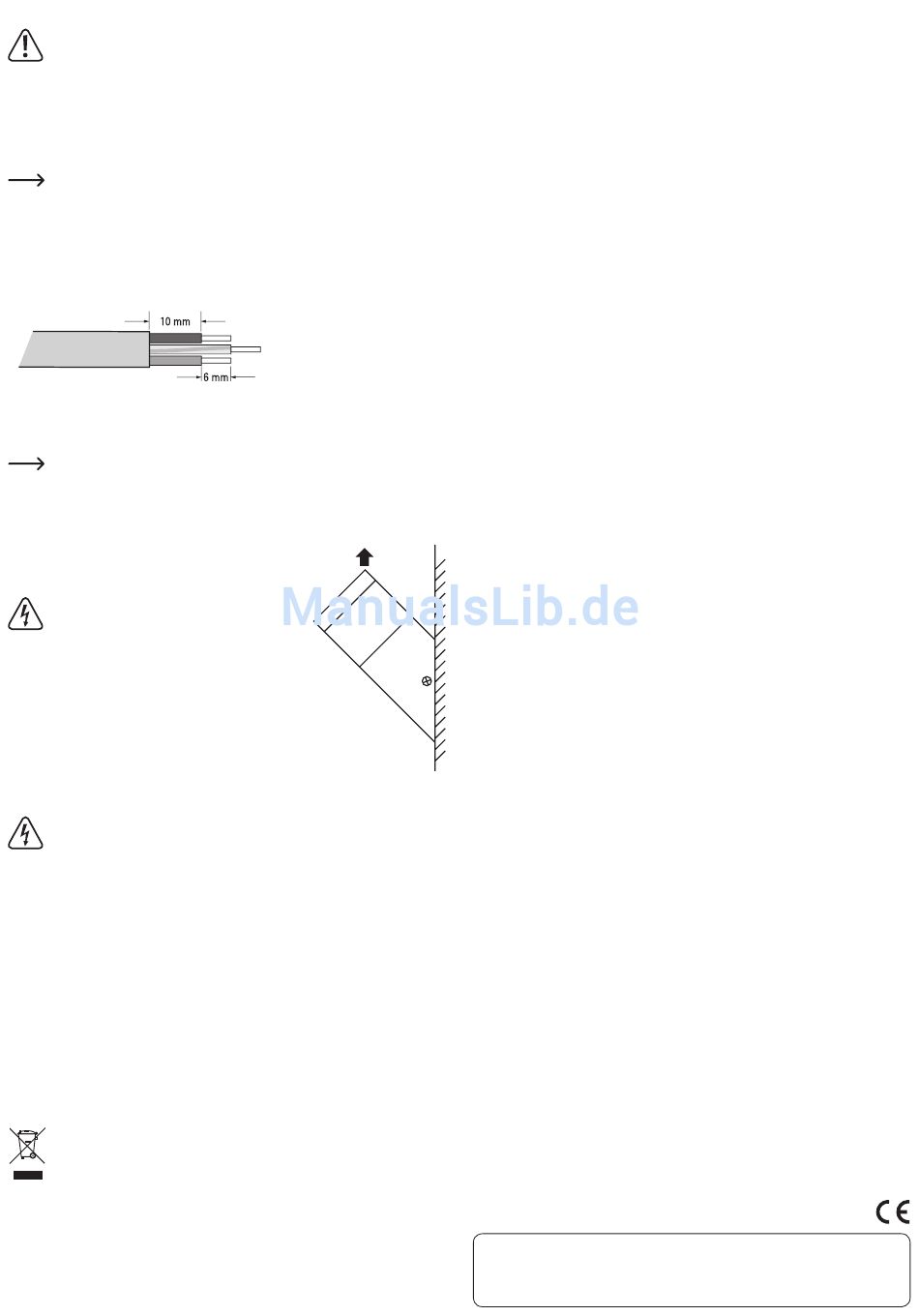

• Retirez l'isolation extérieure du câble d'alimentation sur une longueur maxima-
le d'environ 16 mm. Isolez les trois fils du câble d'alimentation sur une longueur
d'environ 6 mm. Le câble du conducteur de protection (câble vert-jaune) doit être
d'au moins 6 mm afin que lors d'une erreur celui-ci reste bien dans le bornier.
• Branchez le câble d'alimentation au travers du joint en caoutchouc de la boîte
d'installation et connectez les trois fils du câble d'alimentation au bornier tripolaire,
qui est situé dans la boîte d'installation (fil marron = L/phase, fil bleu = N/fil neutre,
fil vert-jaune = PE/conducteur de protection/symbole de mise à la terre).
Vérifiez aussi les autres fixations à vis du bornier (pour le raccordement du
câble électrique au pilote des LED) et le cas échéant, vissez-le correcte-
ment.
• Remettez le couvercle de la boîte d'installation (faites attention à la bonne position
du joint) et vissez-le avec 4 vis.
• Insérez la boîte d'installation dans la lampe murale à
LED ; positionnez la lampe murale à LED sur la fixation
murale et vissez avec les deux vis enlevées au début.
Au montage, faites attention au positionnement
correct de la lampe murale à LED. Celle-ci doit
être orientée vers le haut (voir l'illustration de
droite).
Lors d'une autre position de montage, de l'eau
peut pénétrer dans la lampe murale à LED, qui
pourrait l'endommager ou la détruire.
De plus, cela engendre un risque d'électrocution
pouvant entraîner la mort !
• Raccordez la tension de réseau et vérifiez le fonctionnement de la lampe murale à
LED.
Si la lampe murale à LED ne s'allume pas, éteignez immédiatement la tensi-
on de réseau (retirer en dévissant le fusible ou déconnecter le coupe-circuit
automatique ; ensuite, couper le disjoncteur différentiel FI).
Ensuite, vérifiez la connexion de la lampe murale à LED.
En cas de doute, demandez de l'aide à un service technique spécialisé en
électricité (p. ex. un électricien) !
Entretien et nettoyage
Le produit ne nécessite aucune maintenance. Laissez la maintenance ou les répa-
rations à un technicien spécialisé. Les diodes LED utilisées sont installées de façon
permanente et ne peuvent pas être remplacées.
Pour le nettoyage, vous pouvez utiliser un chiffon propre, doux et sec. Vous pouvez
facilement éliminer les poussières en utilisant un pinceau propre et souple ou un as-
pirateur.
N'utilisez aucun nettoyant abrasif, chimique ou agressif, car cela peut provoquer une
décoloration ou même des changements importants sur la surface.
Elimination des déchets
Le produit ne doit pas être jeté dans les ordures ménagères.
Mettez le produit au rebut à la fin de sa durée de vie en respectant les régle-
mentations gouvernementales en vigueur ; déposez-le par exemple dans un
lieu de collecte réservé à ce genre de produits.
Données techniques
Tension de service ............................. 220 - 240 V/CA, 50 Hz
Classe de protection.......................... I
Degré de protection........................... IP44
Matériel ............................................... acier inoxydable
Emplacement de montage ................ intérieur/extérieur
Puissance absorbée .......................... 10,5 W maxi
Source lumineuse .............................. 60 diodes LED (intégrée, non remplaçable)
Température de la couleur ............... 2700 - 3000 K (blanc chaud)
Flux lumineux ...................................... 900 lm
Conditions environnementales ....... températures de -40 °C à +55 °C
Dimensions (L x Ø) ............................. 214 x 75 mm
Poids..................................................... 351 g
En haut
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations
de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication
correspond au niveau technique du moment de la mise sous presse.
© Copyright 2014 par Conrad Electronic SE.
D'humidité relative de 0 % à 95 %
