Monteren en aansluiten
Neem de informatie in het hoofdstuk "Voorbereidingen voor de montage" in
acht!
• Verwijder de achterkant van de LED-buitenwandlamp. Draai hiervoor de beide stift-
tappen aan de boven- en onderkant van de behuizing van de LED-buitenwandlamp
los met behulp van de meegeleverde zeskantsleutel.
• Markeer door de gaten van het montageplaatje de positie voor de
schroefmontage aan de wand.

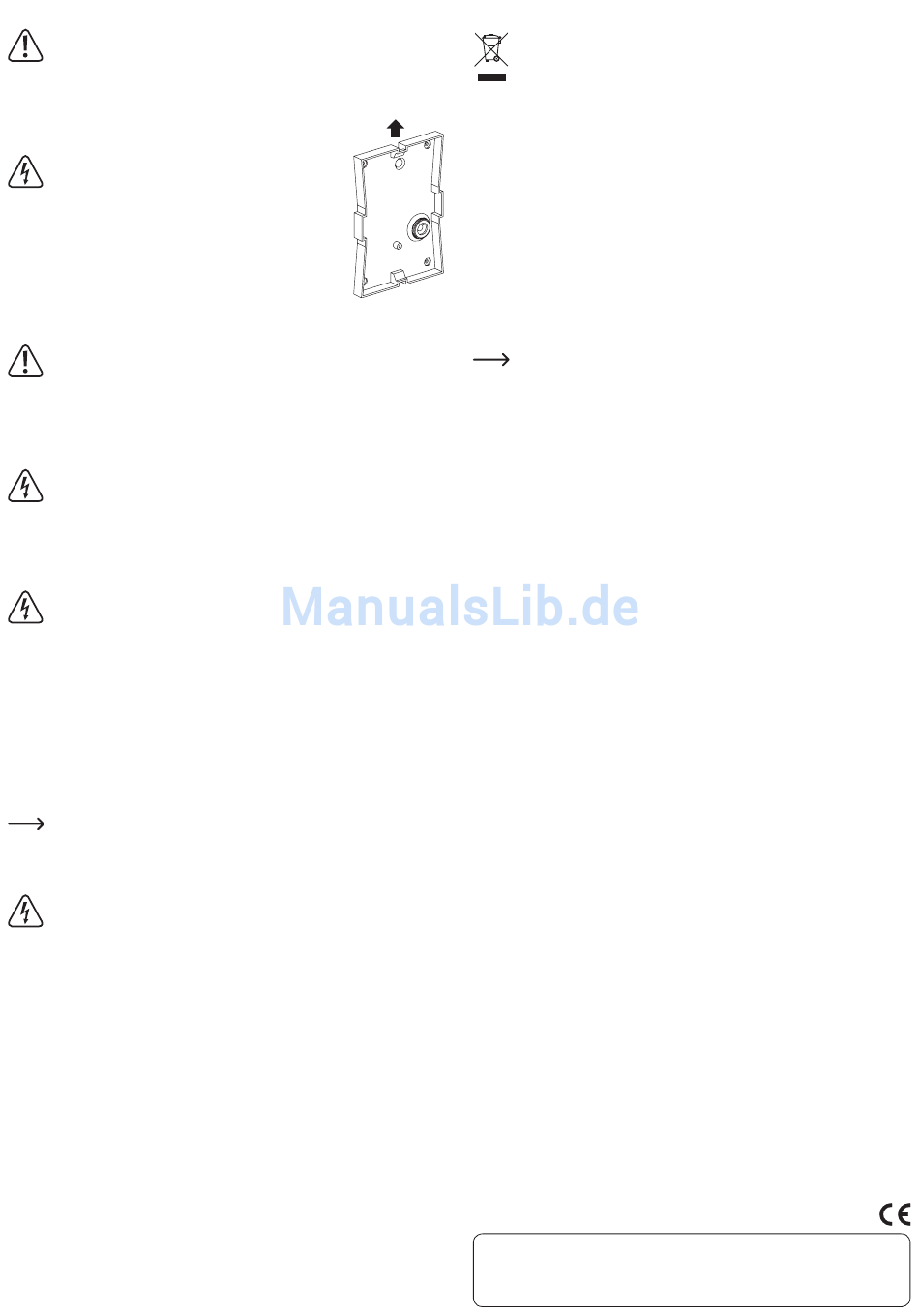

Belangrijk!
De montage moet in de juiste oriëntatie worden uitge-
voerd. De rubberen afdichting voor de kabeldoorvoer
moet naar beneden wijzen, zie afbeelding rechts.
De pijl in de afbeelding markeert "boven".
Alleen in deze stand mag de achterkant van de LED-
buitenwandlamp aan de wand worden bevestigd; de
schroefklemmen en de LED-driver liggen hierdoor boven
de rubberen afdichting.
Afhankelijk van de ondergrond moet u eventueel gaten boren
en geschikte pluggen gebruiken.
Let er tijdens het boren van de montagegaten respectievelijk het vastschroe-
ven op dat er geen aanwezige kabels of leidingen worden beschadigd.
Om een correcte afdichting te bereiken, zijn vier kleine rubberen ringen
meegeleverd. Steek een rubberen ring op de vier schroeven, zodat deze on-
der de schroefkop ligt.
• Snijd de rubberen afdichting voor de kabeldoorvoer voorzichtig een stukje in en
schuif het netsnoer erdoorheen.
Let erop dat de rubberen afdichtring niet te ver wordt ingesneden, omdat
er anders water langs de kabel in de LED-buitenwandlamp naar binnen kan
lopen.
• Bevestig de achterkant van de LED-buitenwandlamp met geschikte schroeven en
eventueel pluggen aan de wand.
• Sluit het netsnoer aan op de klemmenstrook in de LED-buitenwandlamp (bruin snoer
= L/fase , blauw snoer = N, groen/geel snoer = PE/aardleiding, aardsymbool).
De aardleider moet worden aangesloten!
Monteer de LED-buitenwandlamp niet wanneer de LED-buitenwandlamp
als vervanging voor een reeds bestaande lamp dient en er geen aardleiding
aanwezig is. Trek eerst een nieuw geaard netsnoer.
Wanneer er geen aardleiding is aangesloten, kan er elektrische spanning
op de metalen behuizing van de LED-buitenwandlamp komen te staan. Er
bestaat levensgevaar door een elektrische schok!
Let op dat de snoeren niet te lang worden gestript en daardoor kortsluiting
veroorzaken.
Inspecteer ook de andere schroefbevestigingen van de klemmenstrook
(voor de aansluitleidingen naar de lamp) en draai deze indien nodig vast.
• Plaats het voorste deel van de LED-buitenwandlamp in de juiste oriëntatie op de
gemonteerde achterkant.
Zorg er hierbij voor dat de netsnoeren niet bekneld raken.
• Draai de twee aanvankelijk verwijderde stifttappen weer vast, zodat het voorste
deel van de LED-buitenwandlamp correct vastzit.
• Schakel de netspanning in en controleer de werking van de LED-buitenwandlamp.
Als de LED-buitenwandlamp niet oplicht, schakel dan de netspanning on-
middellijk weer op alle polen uit (zekering uitdraaien respectievelijk zeke-
ringsautomaat uitschakelen, FI-aardlekschakelaar uitschakelen).
Inspecteer vervolgens de aansluiting van de LED-buitenwandlamp.
Raadpleeg in geval van twijfel een vakman (bijv. elektricien)!
Onderhouden en schoonmaken
Het product is voor u onderhoudsvrij. Het product mag alleen door een vakman gere-
pareerd en onderhouden worden. De gebruikte LED-lichtbron is vast ingebouwd en
kan niet worden verwisseld.
Voorafgaand aan het schoonmaken de netspanning uitschakelen voor de LED-buiten-
wandlamp; laat de LED-buitenwandlamp voldoende afkoelen.
Om af en toe schoon te maken kunt u een schone, droge, zachte doek gebruiken. Voor
moeilijker te verwijderen vuil kunt u de doek vochtig maken met schoon water.
Gebruik geen agressieve, chemische of schurende reinigingsmiddelen, want deze
kunnen verkleuringen of zelfs krassen veroorzaken.
Richt nooit de waterstraal van een tuinslang of een hogedrukreiniger nooit op de LED-
buitenwandlamp!
Verwijdering
Het product hoort niet in huishoudelijk afval.
Het product dient aan het einde van zijn levensduur volgens de geldende
wettelijke voorschriften te worden verwijderd. Lever het bijv. in bij het be-
treffende inzamelpunt.
Technische gegevens
Bedrijfsspanning ................................ 200 - 240 V/AC, 50/60 Hz
Opgenomen vermogen ..................... max. 6,5 W
Veiligheidsklasse ............................... I
Beschermingsgraad .......................... IP54
Montageplaats ................................... binnens-/buitenshuis
Gebruiksvoorwaarden....................... omgevingstemperatuur -20 °C tot +50 °C
LED-type .............................................. 1 x 6 W (vast ingebouwd, niet vervangbaar)
Lichtkleur ............................................. 3000 K (warmwit)
Lichtstroom ......................................... 240 lm
Afmetingen (b x h x d)........................ 130 x 180 x 82 mm
Gewicht................................................ 795 g
Geringe afwijkingen in afmetingen en gewicht kunnen productietechnisch
voorkomen.
