Fonctionnement du capteur PIR
Le capteur PIR intégré au projecteur d'extérieur à LED réagit aux variations de température
dans la zone de détection, par ex. quand une personne ou un animal domestique dont la tem-
pérature diffère de la température d'arrière-plan entre dans cette zone.
La portée nécessaire pour la détection d'un mouvement dépend de plusieurs facteurs :
• Position de montage (hauteur)
• Différence de température entre l'objet en mouvement et l'arrière-plan (entourage)
• Taille de l'objet
• Éloignement de l'objet par rapport au capteur PIR
• Orientation et vitesse du mouvement
• Température ambiante (été/hiver)
L'angle de détection horizontal du capteur PIR est de 130° et l'angle de détection vertical est
de 60°. La portée dépend des facteurs susmentionnés et elle est d'env. 8 m.
La reconnaissance d'un changement de température à travers le verre n'est théoriquement pas
possible. Par conséquent, faites attention à bien choisir l'emplacement de montage.
Le capteur PIR ne doit pas se trouver sur des surfaces réfléchissantes (fenêtre, eau, entre
autres) ou sur des objets mobiles (par ex. une rue avec des véhicules en circulation), afin
d'éviter des déclenchements intempestifs. N'orientez pas non plus la zone de détection vers
des sources de chaleur ou d'autres lampes.
La hauteur de montage conseillée est de 1,8 à 2,5 m, bien qu'elle dépende des conditions
locales.
Il est possible de déplacer la zone de montage en faisant pivoter le capteur PIR. Vous pouvez
aussi poser une couverture opaque sur le diffuseur (par ex. un ruban isolant), pour restreindre
la zone de détection.
Afin de garantir une détection optimale du mouvement, le projecteur d'extérieur à LED doit être
monté de telle sorte que l'objet à détecter ne se dirige pas vers le capteur PIR, mais se déplace
latéralement de gauche à droite ou inversement dans la zone de détection.
Préparations pour le montage et le raccordement
Tenez compte du chapitre « Consignes de sécurité » !
Veillez impérativement à la bonne position de montage du projecteur d'extérieur
à LED ; il doit être monté uniquement de façon à ce que le capteur PIR soit placé
sur la face inférieure. La flèche de marquage sur la plaque de montage doit être
orientée verticalement vers le haut.
Montez le projecteur d'extérieur à LED uniquement sur un fond stable, par ex. maçon-
nerie. Selon la surface de montage, utilisez des vis et, le cas échéant, des chevilles
appropriées.
Le projecteur extérieur à LED doit être monté de sorte à rester hors de portée des
enfants.
Sélectionnez la hauteur de montage en fonction des conditions locales.
Le projecteur d'extérieur à LED doit être protégé par un fusible 10/16 A dans la
distribution secondaire du bâtiment. Un disjoncteur différentiel (FI) doit être monté
en amont.
L'interrupteur du projecteur d'extérieur à LED doit être uniquement effectué lorsqu'il
est hors tension/coupé du courant. Pour cela, il ne suffit pas d'éteindre le commuta-
teur d'éclairage !
Déconnectez donc d'abord le cordon d'alimentation électrique sur tous les pôles en
retirant le fusible associé ou en coupant le disjoncteur automatique avant de couper
le disjoncteur différentiel associé. Assurez-vous que la tension ne puisse pas être
rétablie de manière intempestive ; placez par ex. un message d'avertissement sur
le disjoncteur.
Contrôlez la mise hors tension de l'alimentation électrique à l'aide d'un appareil de
mesure approprié.

Montage et raccordement

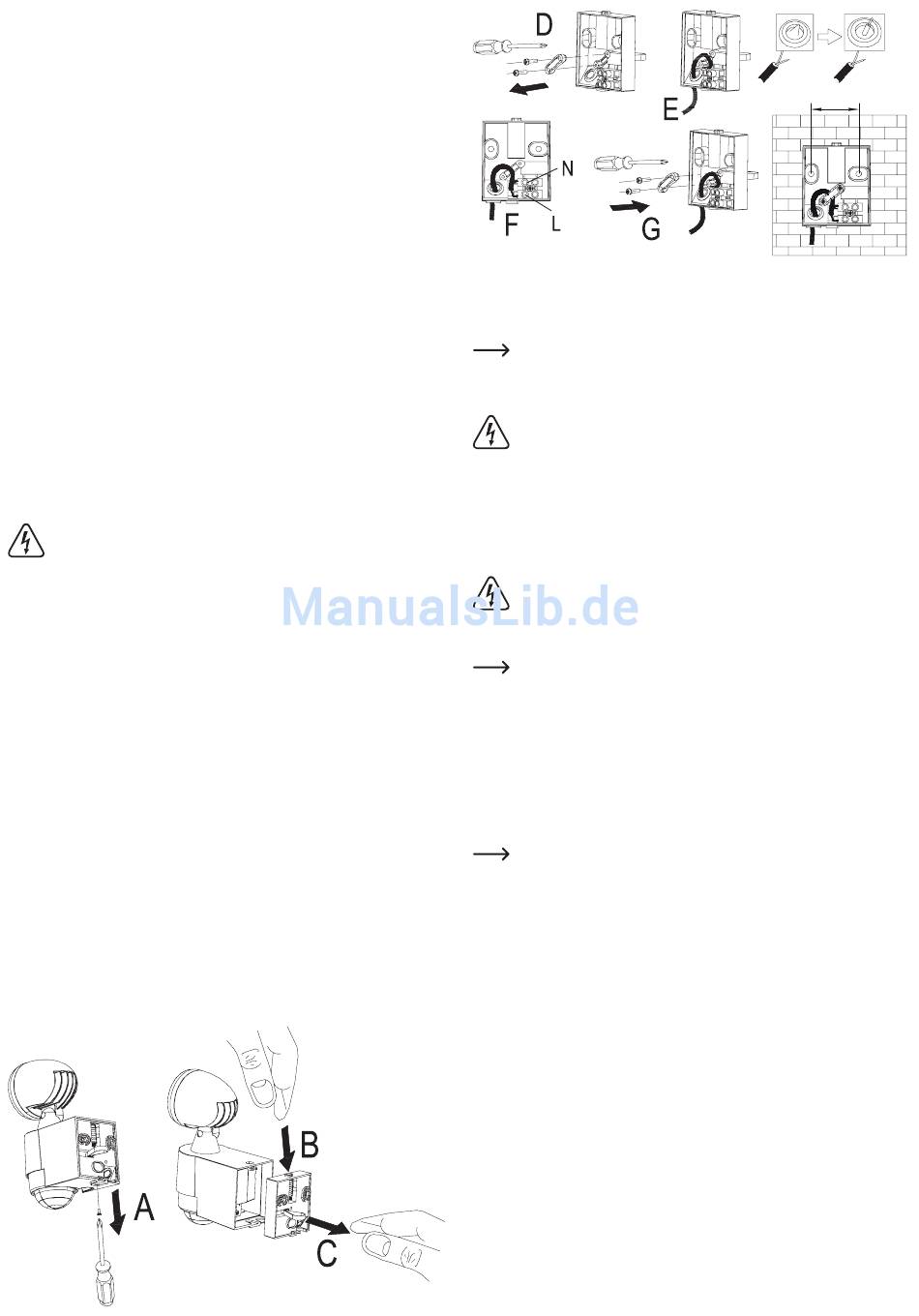

• Dévissez ensuite l'unique vis sur la face inférieure avec un tournevis approprié (A).
• Maintenez ensuite le bouton de verrouillage appuyé (B) et tirez le support mural hors de la
boucle (C).
• Sur la face intérieure du support mural, enlevez les deux vis de la décharge de traction ;
enlevez l'étrier de la décharge de traction (D).
• Retirez l'isolation du câble d'installation sur une longueur d'env. 3 cm ; ensuite enlevez l'iso-
lation des fils séparés sur une longueur de 6 mm.
Si le câble d'installation que vous utilisez dispose d'un conducteur de protection,
celui-ci n'est pas nécessaire (coupez-le ou enrobez soigneusement l'extrémité avec
un ruban isolant afin d'éviter un court-circuit).
• Perforez le joint en caoutchouc avec le câble d'installation (E).
Important !
Veillez à ce que le trou du joint en caoutchouc ne soit pas trop gros pour garantir une
étanchéité correcte !
• Raccordez l'alimentation de secteur avec les bornes à vis (F), câble brun = L/phase, câble
bleu = N/conducteur neutre.
• Fixez le câble d'installation avec la décharge de traction.
• Fixez le support mural avec deux vis adaptées et des chevilles si nécessaire au mur (dis-
tance entre les trous d'env. 39,5 mm). La boucle en tissu doit être placée derrière le support
mural (ne pas la couper !).
Veillez à la position de montage correcte du support mural ! Une flèche de mar-
quage à l'intérieur et à l'extérieur doit être orientée verticalement vers le haut ; l'ou-
verture de câble dans le support mural doit être orientée vers le bas !
Veillez lors du perçage et du serrage à ne pas endommager des câbles ou
conduites.
Si le câble d'installation n'est pas posé dans le mur, il peut aussi être passer hors du
support mural vers le bas. Pour cela, le boîtier en-dessous du joint en caoutchouc
est plus fin, de sorte que l'emplacement de forme semi-circulaire puisse être cassé
(par ex. avec une lame latérale ou une pince pointue).
• Appuyez sur le bouton de verrouillage sur le support mural (maintenir appuyé) et enfilez le
projecteur d'extérieur à LED en l'orientant de façon correcte dans le support (le capteur PIR
doit être orienté vers le bas), jusqu'à ce que le bouton de verrouillage s'enclique.
• Vissez la vis enlevée au début sur la face inférieure, de sorte que le projecteur d'extérieur à
LED soit fixé au support mural.
• Branchez la tension secteur. Le projecteur d'extérieur à LED sera activé pour quelques
secondes ; ensuite la lumière s'éteint et le projecteur d'extérieur à LED est prêt à fonctionner.
L'allumage automatique de la lumière a lieu selon le seuil de commutation pour le
degré de luminosité environnementale. Veuillez tenir compte des deux chapitres
suivants.
39,5 mm
