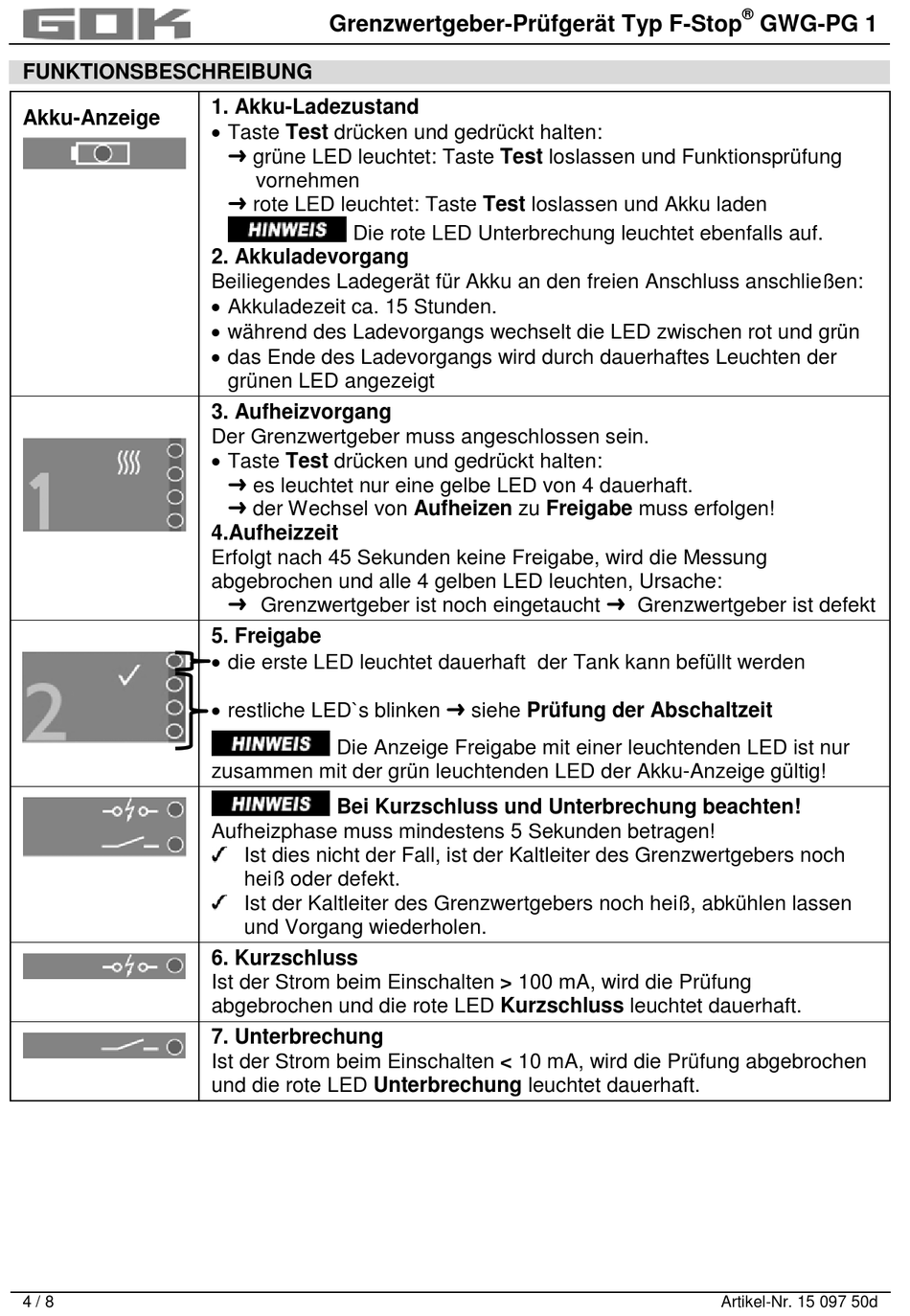

Funktionsbeschreibung - GOK F-Stop GWG-PG 1 Bedienungsanleitung

FUNKTIONSBESCHREIBUNG

Akku-Anzeige
4 / 8
Grenzwertgeber-Prüfgerät Typ F-Stop
1. Akku-Ladezustand
• Taste Test drücken und gedrückt halten:
 grüne LED leuchtet: Taste Test loslassen und Funktionsprüfung
vornehmen
 rote LED leuchtet: Taste Test loslassen und Akku laden
Die rote LED Unterbrechung leuchtet ebenfalls auf.
2. Akkuladevorgang
Beiliegendes Ladegerät für Akku an den freien Anschluss anschließen:
• Akkuladezeit ca. 15 Stunden.
• während des Ladevorgangs wechselt die LED zwischen rot und grün
• das Ende des Ladevorgangs wird durch dauerhaftes Leuchten der
grünen LED angezeigt
3. Aufheizvorgang
Der Grenzwertgeber muss angeschlossen sein.
• Taste Test drücken und gedrückt halten:
 es leuchtet nur eine gelbe LED von 4 dauerhaft.
 der Wechsel von Aufheizen zu Freigabe muss erfolgen!
4.Aufheizzeit
Erfolgt nach 45 Sekunden keine Freigabe, wird die Messung
abgebrochen und alle 4 gelben LED leuchten, Ursache:
 Grenzwertgeber ist noch eingetaucht  Grenzwertgeber ist defekt
5. Freigabe
• die erste LED leuchtet dauerhaft der Tank kann befüllt werden
• restliche LED`s blinken  siehe Prüfung der Abschaltzeit
Die Anzeige Freigabe mit einer leuchtenden LED ist nur
zusammen mit der grün leuchtenden LED der Akku-Anzeige gültig!
Bei Kurzschluss und Unterbrechung beachten!
Aufheizphase muss mindestens 5 Sekunden betragen!
Ist dies nicht der Fall, ist der Kaltleiter des Grenzwertgebers noch
heiß oder defekt.
Ist der Kaltleiter des Grenzwertgebers noch heiß, abkühlen lassen
und Vorgang wiederholen.
6. Kurzschluss
Ist der Strom beim Einschalten > 100 mA, wird die Prüfung
abgebrochen und die rote LED Kurzschluss leuchtet dauerhaft.
7. Unterbrechung
Ist der Strom beim Einschalten < 10 mA, wird die Prüfung abgebrochen
und die rote LED Unterbrechung leuchtet dauerhaft.
®
GWG-PG 1
Artikel-Nr. 15 097 50d
