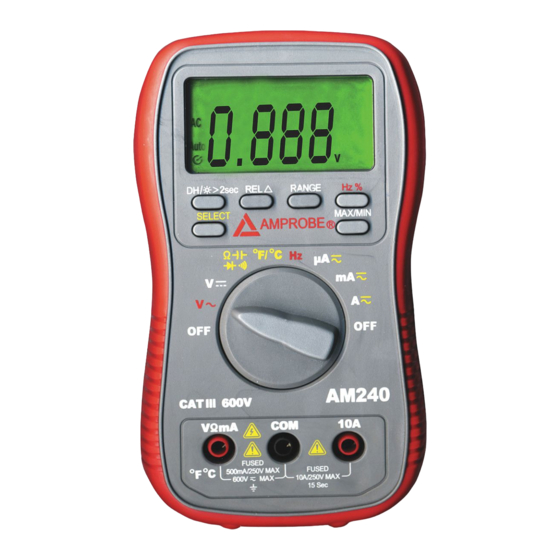

- Seite 1 Bedienungsanleitung AM-220 / AM-240 Digital Multimeter Amprobe Europe GmbH...
-
Seite 2: Inhaltsverzeichnis
Amprobe Europe AM-220 / AM-240 Inhaltsverzeichnis Sicherheit ........................ 3 Spezifikationen......................4 2.1. Allgemeine Spezifikationen ................. 4 2.2. Elektrische Spezifikationen ................. 5 2.2.1. DC Spannung .................... 5 2.2.2. AC Spannung..................... 5 2.2.3. DC Strom ....................5 2.2.4. AC Strom....................6 2.2.5. Widerstand....................6 2.2.6. -
Seite 3: Sicherheit
Amprobe Europe AM-220 / AM-240 1. SICHERHEIT Dieses Handbuch enthält Informationen und Hinweise, die zum sicheren Umgang mit dem Meßgerät und zur Beibehaltung eines sicheren Betriebszustandes des Meßgerätes befolgt werden müssen. Wenn das Meßgerät in einer Weise benutzt wird, die nicht vom Hersteller vorgeschrieben ist, kann der vom Meßgerät bereitgestellte Schutz beeinträchtigt werden. -
Seite 4: Internationale Elektrische Symbole
Amprobe Europe AM-220 / AM-240 VORSICHT Trennen Sie vor dem Wechsel der Messfunktion die Prüfleitungen von den Prüfpunkten. Stellen Sie das Multimeter bei einem unbekannten Wert immer in den höchsten Bereich und arbeiten Sie abwärts, wenn Sie die manuelle Bereichswahl benutzen. -
Seite 5: Elektrische Spezifikationen
Amprobe Europe AM-220 / AM-240 2.2. Elektrische Spezifikationen Genauigkeit ist ±(% der Anzeige Digits + Anzahl Digits) oder anders spezifiziert, bei 23°C ±5°C ≤ 75% R.H. 2.2.1. DC Spannung Bereich Genauigkeit Auflösung 400 mV ± (0,5% +2d) 40VV 10mV 400V... -
Seite 6: Ac Strom
Amprobe Europe AM-220 / AM-240 2.2.4. AC Strom Bereich Genauigkeit Auflösung 400A 1µA 4000µA 1µA ± (1,5% +3d) 40mA 10µA 400mA 100µA ± (2,5% +5d) 10mA Frequenz: 40 ~ 400Hz Überlastschutz: 0,5A/250V, 10A/250V Sicherung 2.2.5. Widerstand Bereich Genauigkeit Auflösung 400Ω... -
Seite 7: Dioden- Und Akustischer Durchgangstest
Amprobe Europe AM-220 / AM-240 2.2.7. Dioden- und Akustischer Durchgangstest Bereich Beschreibung Prüfbedingung Display zeigt die Strom in Durchlaß-Richtung ungefähre Spannung in ca. 0,4mA Durchlaß-Richtung Spannung in Sperr-Richtung ca. 0,5V Der eingebaute Summer Spannung bei offenem ertönt bei Widerständen Schaltkreis ca. 0,5V kleiner 50 2.2.8. -
Seite 8: Bedienung
Amprobe Europe AM-220 / AM-240 3. BEDIENUNG 3.1. DC Spannungsmessung 1) Verbinden Sie die schwarze Prüfleitung mit der „COM“-Buchse und die rote Prüfleitung mit der „V mA“-Buchse. 2) Drehen Sie den Funktionswahlschalter in die „V “ Position. 3) Verbinden Sie die Prüfspitzen mit dem zu messenden Stromkreis. -
Seite 9: Kapazitätsmessung
Amprobe Europe AM-220 / AM-240 3.5. Kapazitätsmessung 1) Verbinden Sie die schwarze Prüfleitung mit der „COM“-Buchse und die rote Prüfleitung mit der „V mA“-Buchse. 2) Drehen Sie den Funktionswahlschalter in die gewünschte „ “ Position. 3) Drücken Sie die „SELECT“-Taste um die Kapazitätsmessung zu wählen. -
Seite 10: Temperaturmessung (Nur Am-240)
Amprobe Europe AM-220 / AM-240 3.8. Temperaturmessung (nur AM-240) 1) Drehen Sie den Funktionswahlschalter in die gewünschte „°C/°F“ Position. 2) Drücken Sie die „SELECT“-Taste um zwischen °F und °C zu wechseln. 3) Das Gerät besitzt einen internen Temperatursensor der Temperaturen von 0~40°C mißt. -
Seite 11: Batteriewechsel
Amprobe Europe AM-220 / AM-240 4. BATTERIEWECHSEL 1) Wenn die Batteriespannung soweit absinkt, dass eine genaue Messung nichtmehr durchgeführt werden kann, wird „ “ im Display angezeigt und die Batterien sollten gewechselt werden. 2) Schalten Sie das Gerät aus, bevor Sie die Batterien tauschen. Lösen Sie die beiden Schrauben im Gehäuseboden und entfernen Sie den Gehäuseboden. -
Seite 12: Garantiebestimmungen
Die Betriebsbereitschaft seiner Funktionen wurde gemäß des hohen Prüfstandards von AMPROBE getestet. AMPROBE Europe gewährt auf Material wie Verarbeitung eine Garantie von 2 Jahren ab Kaufdatum, vorausgesetzt, das Gerät wurde ordnungsgemäß verwendet und behandelt sowie in seiner Bauweise nicht verändert.
