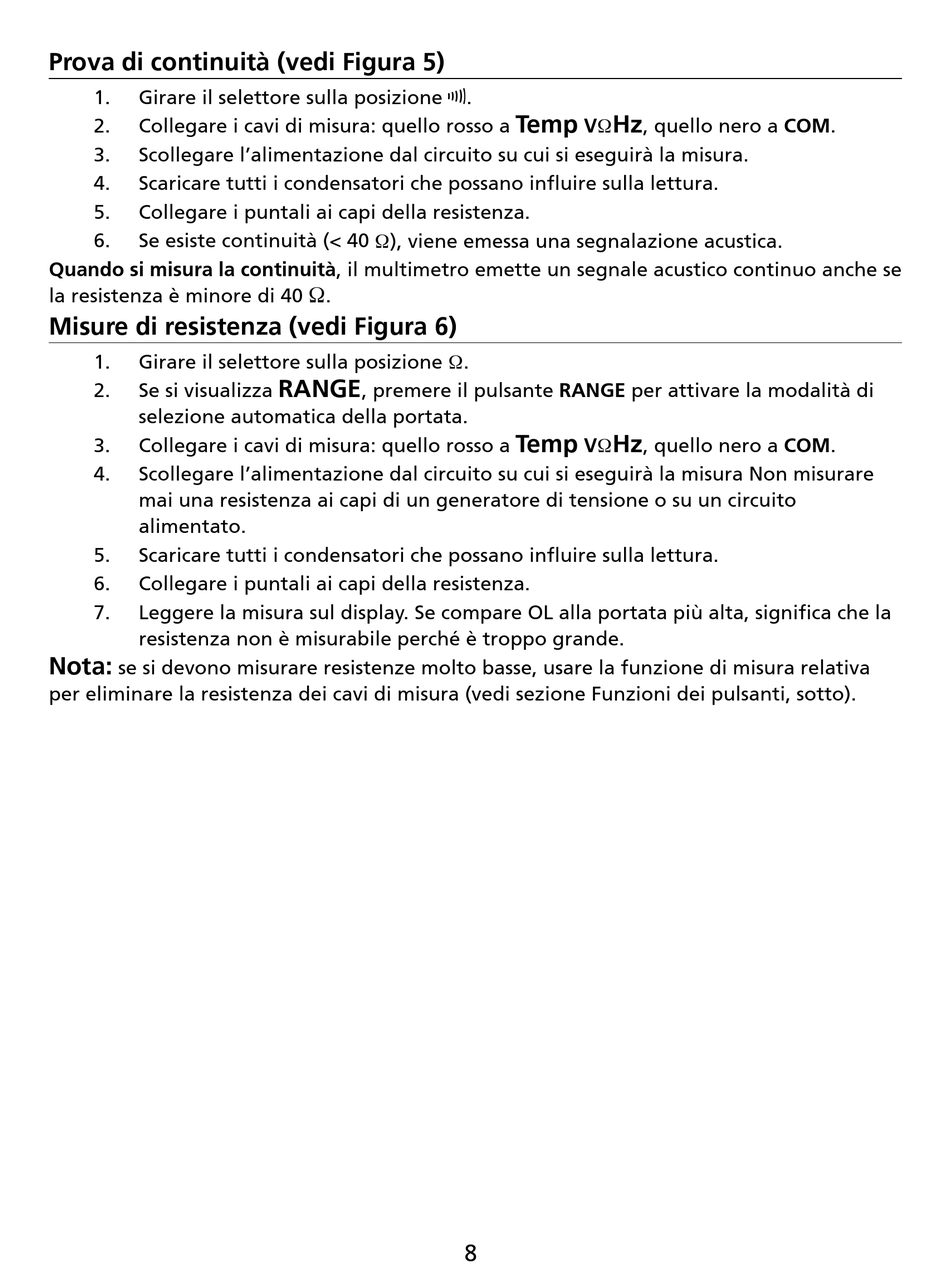

Prova di continuità (vedi Figura 5)
1. Girare il selettore sulla posizione R.
2. Collegare i cavi di misura: quello rosso a
3. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura.
4. Scaricare tutti i condensatori che possano influire sulla lettura.
5. Collegare i puntali ai capi della resistenza.
6. Se esiste continuità (< 40 Ω), viene emessa una segnalazione acustica.
Quando si misura la continuità, il multimetro emette un segnale acustico continuo anche se
la resistenza è minore di 40

Misure di resistenza (vedi Figura 6)

1. Girare il selettore sulla posizione Ω.
2. Se si visualizza
selezione automatica della portata.
3. Collegare i cavi di misura: quello rosso a
4. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura Non misurare
mai una resistenza ai capi di un generatore di tensione o su un circuito
alimentato.
5. Scaricare tutti i condensatori che possano influire sulla lettura.
6. Collegare i puntali ai capi della resistenza.
7. Leggere la misura sul display. Se compare OL alla portata più alta, significa che la
resistenza non è misurabile perché è troppo grande.
Nota:
se si devono misurare resistenze molto basse, usare la funzione di misura relativa
per eliminare la resistenza dei cavi di misura (vedi sezione Funzioni dei pulsanti, sotto).
.
