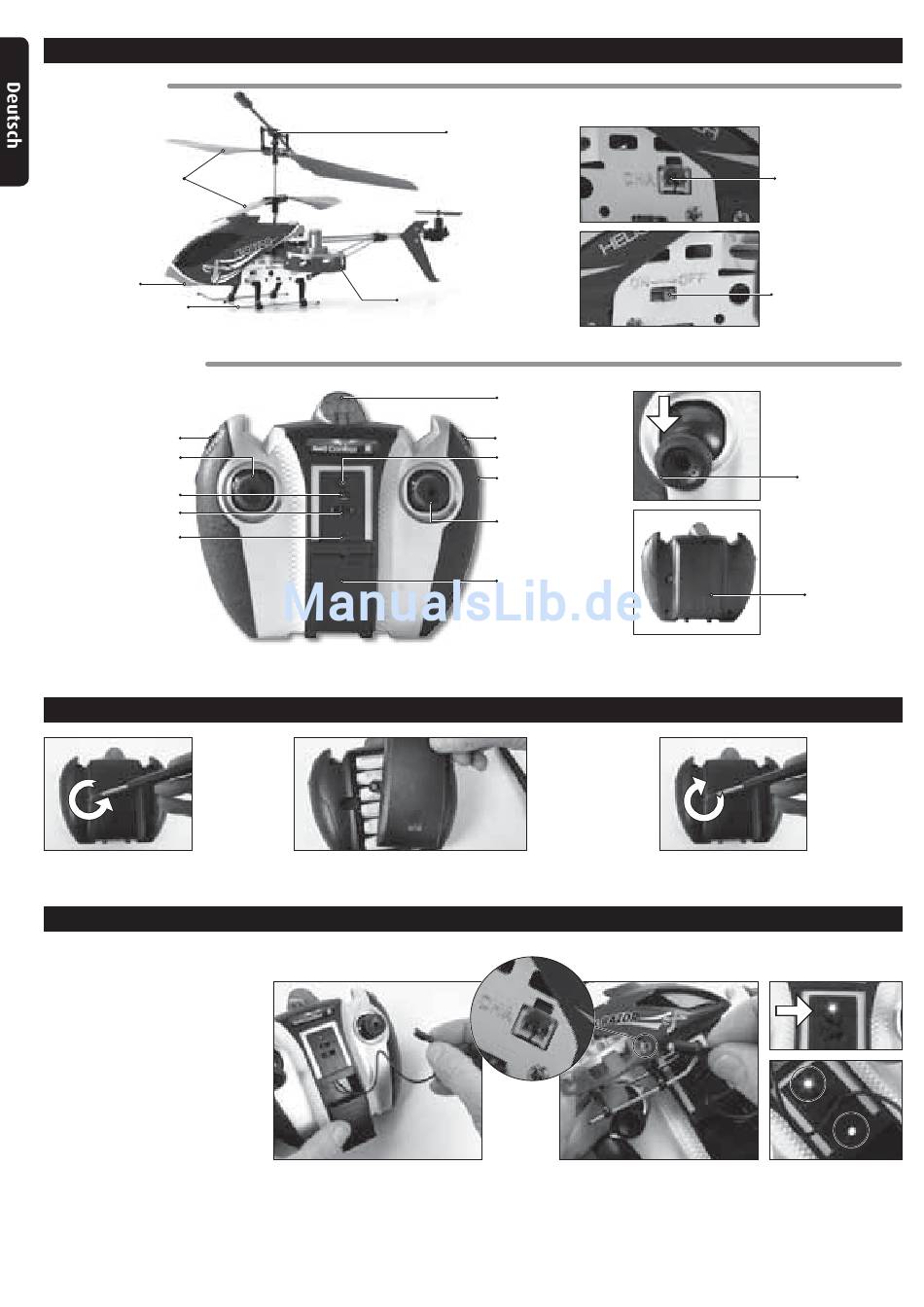

HELIKOPTER:
Gegenläufige
Rotorblätter
LED­Beleuchtung
Landekufen
FERNSTEUERUNG:
Taste für Seitwärtsflug links
Schubregler
Schalter für „POWER ON/OFF"
Bandselektor (A, B, C)
Ladestatus­LED
1. Schraube der
Achtung: Vor dem Laden und nach jedem Flug muss der Akku 10 bis 15 Minuten abkühlen. Andernfalls kann die Flugbatterie beschädigt werden. Der Ladevorgang ist ständig zu überwachen.
1. Den Helikopter und die Fernsteuerung aus­
schalten.
2. Das Ladekabel aus dem Fach an der Vorderseite
der Fernsteuerung ziehen (Abb. 1).
3. Den Stecker des Ladekabels vorsichtig in die
Ladebuchse des Helikopters stecken (Abb. 2).
Der Stecker muss sich leicht in die Ladebuchse
stecken lassen – KEINE GEWALT ANWENDEN.
Wird der Stecker nicht richtig in die Ladebuchse
gesteckt, kann der Helikopter beschädigt
werden und unter Umständen Verletzungsge­
fahr bestehen.
4. Den Power­Schalter an der Fernsteuerung auf
„ON" (Laden) stellen (Abb. 3).
5. Die rote „Power ON"­LED leuchtet und die
grüne Ladestatus­LED leuchtet nach 2­3
Sekunden auf (Abb. 4).
6. Der Ladevorgang ist abgeschlossen, sobald die
grüne Ladestatus­LED erloschen ist.
7. Nach dem Ladevorgang den Power­Schalter
auf „OFF" stellen und das Ladekabel wieder
vom Helikopter trennen.
2
Nach einer Ladezeit von ca. 20-30 Minuten kann
der Helikopter ca. 5-10 Minuten lang fliegen.

Helikopter und Fernsteuerung

Batteriefach­
Abdeckung lösen
und Abdeckung
nach unten
schieben.

Aufladen des Helikopters

Sie können Ihren Helikopter auch mit beiliegendem USB-Kabel laden:
a. Den Helikopter ausschalten.
b. Den Stecker des Ladekabels vorsichtig in die Ladebuchse des Helikopters stecken (Abb. 2). Der Stecker muss sich leicht in
die Ladebuchse stecken lassen – KEINE GEWALT ANWENDEN. Wird der Stecker nicht richtig in die Ladebuchse gesteckt,
kann der Helikopter beschädigt werden und unter Umständen Verletzungsgefahr bestehen.
c. Stecken Sie den USB­Stecker in einen freien USB­Port.
d. Der Ladevorgang ist abgeschlossen, sobald der USB­Stecker aufleuchtet.
e. Nach dem Laden den USB­Stecker vom USB­Port abziehen.
Stabilisator
Zusatzpropeller für Seitwärtsflug
Infrarot­Sender
Taste für Seitwärtsflug rechts
LED „POWER ON"
Gier­Trimmung
Richtungsregler
Vorwärts­/Rückwärtsflug
links/rechts fliegen
Ladekabelfach
Batterien einsetzen
2. Sechs 1,5 V AA­Batter­
ien einlegen und auf
die Polaritätsangaben,
wie im Batteriefach
angegeben, achten.
Abb. 1
Aufladebuchse
ON­/OFF­Schalter
Ausgangsposition
Achtung: Vor dem
Einschalten der
Fern steuerung muss
dieser Regler nach
unten zeigen.
Batteriefach­
Abdeckung
3. Die Batteriefach­
Abdeckung wie­
der nach oben
schieben und
verschrauben.
Abb. 3
Abb. 4
Abb. 2
