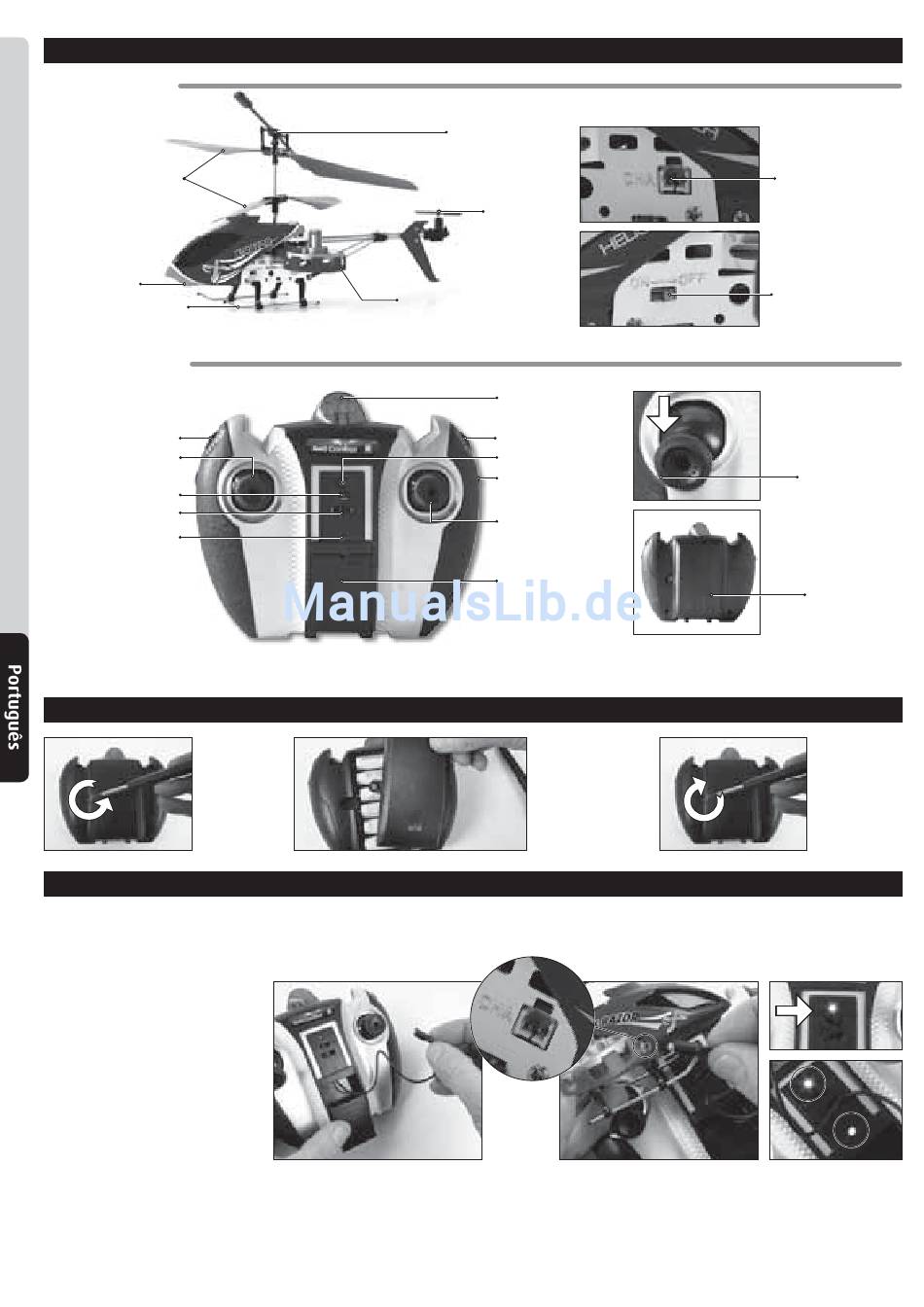

HELICóPTERO:
Pás opostas
do rotor
LED de iluminação
Trem de pouso tipo esqui
TELECOMANDO:
Botão para voar lateralmente
para a esquerda
Regulador de empuxo
INTERRUPTOR DE LIGAR E
DESLIGAR „POWER ON/OFF"
Selector de banda (A, B, C)
LED do estado de carga
1. Desapertar o
Atenção: Antes de ser carregada e depois de cada voo, a pilha deve arrefecer 10 a 15 minutos. Caso contrário, ela pode danificar­se. O processo de carga deve ser controlado permanentemente.
1. Desligue o helicóptero e o telecomando.
2. Puxar o cabo para fora do respectivo compar­
timento que se encontra no lado frontal do
telecomando (fig. 1).
3. Ligue a ficha do cabo de carregamento com
cuidado à tomada do helicóptero (fig. 2).
A ficha deve poder entrar facilmente na
tomada – NÃO APLIQUE FORÇA. Se a ficha
não for inserida correctamente na tomada,
o helicóptero pode danificar­se e em certas
circunstâncias pode até correr­se perigo de
lesões.
4. Coloque o interruptor Power do telecomando
em „ON" (carregar) (fig. 3).
5. O LED vermelho „Power ON" que assinala o
estado "ligado" acende­se e o LED verde que
assinala o estado de carga acende­se passado
2­3 segundos (fig. 4).
6. O processo de carga está terminado logo que o
LED do estado de carga se apague.
7. Depois do carregamento, coloque o interruptor
de energia (Power) em „OFF" e desligue o
cabo de carregar do helicóptero.
Depois de um período de carregamento de aprox.
50
20–30 minutos, o helicóptero pode voar aprox. 5–10
minutos.
Helicóptero e telecomando
Modo de colocar as pilhas
parafuso da
cobertura da
cavidade das
pilhas e deslizá­la
para baixo.
Modo de carregar a pilha do helicóptero
O helicóptero também pode ser carregado com o cabo USB incluído no volume de fornecimento:
a. Desligue o helicóptero.
b. Insira o conector do cabo de carga cuidadosamente na tomada do helicóptero (fig. 2). O conector tem que encaixar
facilmente na tomada – NÃO APLIQUE FORÇA. Se o conector não for inserido correctamente na tomada, pode danificar­se
o helicóptero e em certas circunstâncias pode ocorrer perigo de lesões.
c. Insira o conector USB numa porta USB livre.
d. O processo de carregamento está concluído logo que o conector USB se acender.
e. No fim do carregamento, retire o conector USB da respectiva porta.
Estabilizador
Rotor da
cauda
Hélice adicional para voar lateralmente
Emissor de
infravermelhos
Botão para voar lateralmente
para a direita
LED „POWER ON"
Compensador de
guinada
Regulador da direcção
Voar para a frente/para trás
Voar para a esquerda/para
a direita
Compartimento do
cabo de carga
2. Colocar 6 x pilhas AA
de 1,5 V e prestar
atenção à posição
correcta dos pólos
indicada na cavidade
das pilhas.
fig. 1
Tomada de carregamento
Interruptor ON/OFF
Posição de saída
Atenção: antes
de se ligar o
telecomando, este
regulador tem que
apontar para baixo.
Cobertura da
cavidade das
pilhas
3. Deslizar a cober­
tura da cavidade
das pilhas nova­
mente para cima
e aparafusá­la.
fig. 3
fig. 4
fig. 2
