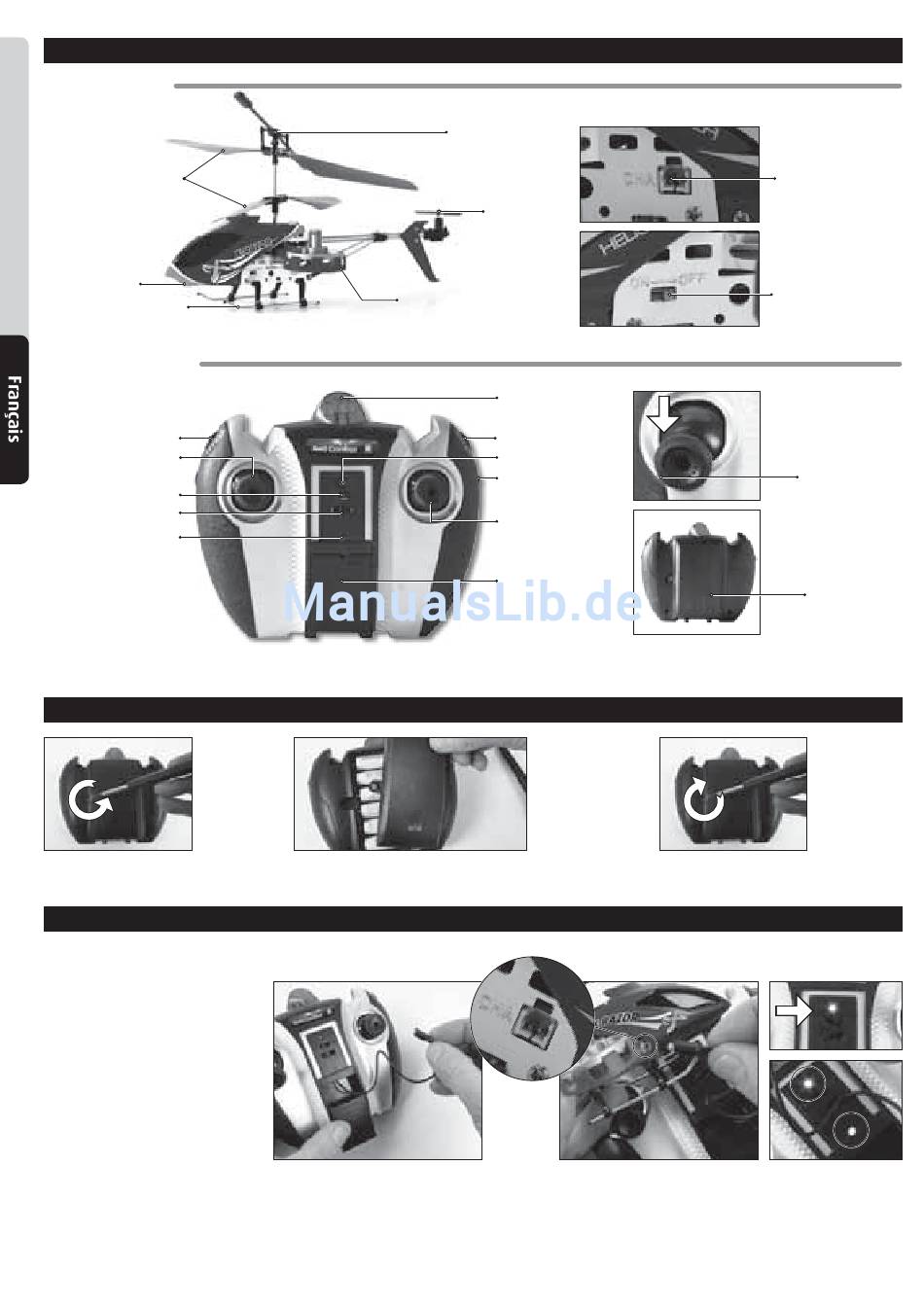

HéLicoPTère:
Pales du
rotor en sens
contraires
Eclairage LED
Patin d'atterrissage
TéLécommANde:
Touche pour vol latéral
à gauche
Réglage de la vitesse
(plus et moins)
INTERRUPTEUR POUR
« MARCHE/ARRÊT »
Sélecteur de bande (A, B, C)
Voyant du
statut de
chargement
1. Desserrer les vis
Attention : la batterie doit refroidir entre 10 et 15 minutes avant d'être chargée et après chaque vol. Autrement, la batterie de l'hélicoptère peut être endommagée.
Le chargement doit être constamment surveillé.
1. Eteindre l'hélicoptère et la télécommande.
2. Tirer le câble de charge du compartiment se
trouvant sur l'avant de la télécommande (Fig. 1).
3. Mettre avec précaution la fiche du câble de
chargement dans la douille de charge de
l'hélicoptère (fig. 2). La fiche doit s'introduire
facilement dans la douille de charge – NE PAS
FORCER. Si la fiche n'est pas correctement
introduite dans la douille de charge, l'héli-
coptère peut être endommagé, ce qui, le cas
échéant, peut engendrer un risque de blessure.
4. Placer l'interrupteur « Power » de la télécom-
mande sur « ON » (chargement) (fig. 3).
5. La LED rouge «MARCHE» s'allume et la LED verte
d'indication d'état de charge s'allume au bout de
2–3 secondes (Fig. 4).
6. Le chargement est terminé dès que le voyant LED
vert de statut de chargement s'éteint.
7. Quand le chargement est terminé, placer l'inter-
rupteur « Power » sur « OFF » et séparer
le câble de chargement de l'hélicoptère.
10
Après un temps de charge d'env. 20–30 minutes,
l'hélicoptère peut voler pendant env. 5–10
minutes.
Hélicoptère et télécommande
du couvercle du
compartiment à
piles à l'aide d'un
tournevis.
Charger la batterie de l'hélicoptère
Vous pouvez également charger votre hélicoptère au moyen du câble USB fourni :
a. Eteindre l'hélicoptère.
b. Insérer la fiche du câble de charge avec précaution dans la prise de charge de l'hélicoptère (Fig. 2). La fiche doit s'insérer
facilement dans la prise de charge – NE PAS FORCER. Si la fiche n'est bien insérée dans la prise de charge, l'hélicoptère
risque d'être endommagé et il existe, le cas échéant, un risque de blessures.
c. Insérer la fiche USB dans un port USB libre.
d. Le processus de charge est terminé dès que la fiche USB s'allume.
e. Après la charge, débrancher la fiche USB du port USB.
Stabilisateur
Rotor de
queue
Hélice supplémentaire pour vol latéral
Emetteur infrarouge
Touche pour vol latéral
à droite
LED « POWER ON »
Trim de lacet
Commande de direction
Vol avant/arrière
Vol gauche/droite
Compartiment du
câble de charge
Introduire les piles
2. Placer 6 piles alcalines
de type « AA » dans
le compartiment en
respectant la polarité
comme indiqué à
l'intérieur.
Fig. 1
Douille de charge
Interrupteur ON/OFF
Position initiale
Attention : avant
la mise en marche
de la télécommande,
ce réglage doit être
tourné vers le bas.
Couvercle du
compartiment
des piles
3. Resserrer les vis.
Fig. 3
Fig. 4
Fig. 2
