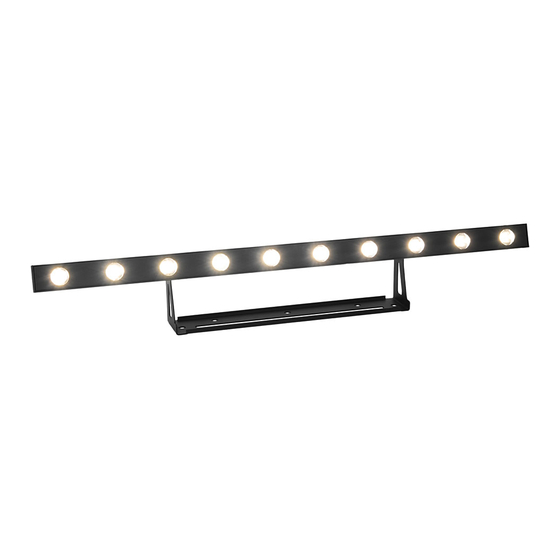

EuroLite LED STP-10 Bedienungsanleitung

EuroLite LED STP-10 Bedienungsanleitung

Sunbar 3200k 10x5w lichtleiste 6
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED STP-10

Inhaltszusammenfassung für EuroLite LED STP-10

  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42103491 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00114401.DOCX, Version 1.1...

  • Seite 3: Einführung

    BEDIENUNGSANLEITUNG LED STP-10 Sunbar 3200K 10x5W Lichtleiste 6° GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um ein Lichteffektgerät, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG SAFETY ROPE DMX OUT DMX IN LED STP-10 Sunbar 3200K 10x5W Light Bar 6° No. 42103491 EAN 4026397626780 60 W T1A,250V 100-240V AC, 50/60 Hz ~ SENSITIVITY 0.2m STP-10 T =45°C T =55°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbuttelbrunn Germany www.steinigke.de...

  • Seite 7: Anschlüsse

    DMX OUT DMX IN DMX OUT DMX IN LED STP-10 Sunbar 3200K 10x5W Light Bar 6° LED STP-10 Sunbar 3200K 10x5W Light Bar 6° LED STP-10 Sunbar 3200K 10x5W Light Bar 6° No. 42103491 EAN 4026397626780 No. 42103491 EAN 4026397626780 No.

  • Seite 8: Bedienung

    BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Seite 9: Dmx-Betrieb

    Musiksteuerung Drücken Sie die Taste MENU so oft, bis im Display die Anzeige SOU erscheint und drücken Sie die ENTER Taste. Stellen Sie mit den Tasten UP und DOWN die Nummer des gewünschten Programms ein (SO01-SO17, SM01). Bestätigen Sie mit der Taste ENTER. Passen Sie mit dem Regler SENSITIVITY die Mikrofonempfindlichkeit an die Lautstärke der Musik an.

  • Seite 10: Funktionen Im Dmx-Betrieb

    Funktionen im DMX-Betrieb 1-Kanal-Modus Kanal: Wert: Funktion: 000 - 009 Keine Funktion 010 – 022 023 – 035 036 - 048 049 - 061 062 - 074 075 - 087 088 - 100 101 - 113 114 – 126 mit zunehmender Geschwindigkeit MUSTER 127 –...
  • Seite 11 000 - 009 Keine Funktion 010 - 247 Strobe, mit zunehmender Geschwindigkeit STROBE 248 - 255 Strobe, musikgesteuert 5-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 Master Dimmer 000 – 009 Keine Funktion, LEDs an 010 – 058 Puls-Effekt mit zunehmender Geschwindigkeit 059 –...

  • Seite 12: Kanal-Modus

    10-Kanal-Modus Kanal: Wert: Funktion: 000 - 255 Helligkeit LED 1 (0 – 100%) 000 - 255 Helligkeit LED 2 (0 – 100%) 000 - 255 Helligkeit LED 3 (0 – 100%) Helligkeit LED 4 (0 – 100%) 000 - 255 000 - 255 Helligkeit LED 5 (0 –...
  • Seite 13 166 – 178 179 – 191 192 - 204 205 – 217 218 – 230 231 – 255 Auto Makro 000 - 247 Geschwindigkeit GESCHWINDIGKEIT 248 - 255 Musikgesteuert 000 - 009 Keine Funktion 010 - 247 Strobe-Effekt mit zunehmender Geschwindigkeit STROBE 248 - 255 Strobe, musikgesteuert...

  • Seite 14: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Seite 15: Technische Daten

    995 x 180 x 80 mm Gewicht: 3 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 PSSO PowerCon Verbindungskabel 3x1,5 3m Best.-Nr.

  • Seite 16: Introduction

    USER MANUAL LED STP-10 Sunbar 3200K 10x5W Light Bar 6° DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Seite 17: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is a lighting effect device for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Seite 18 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...

  • Seite 19: Description Of The Device

    DESCRIPTION OF THE DEVICE SAFETY ROPE DMX OUT DMX IN LED STP-10 Sunbar 3200K 10x5W Light Bar 6° No. 42103491 EAN 4026397626780 60 W T1A,250V 100-240V AC, 50/60 Hz ~ SENSITIVITY 0.2m STP-10 T =45°C T =55°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbuttelbrunn Germany www.steinigke.de...

  • Seite 20: Connections

    DMX IN SAFETY ROPE DMX OUT DMX IN LED STP-10 Sunbar 3200K 10x5W Light Bar 6° LED STP-10 Sunbar 3200K 10x5W Light Bar 6° LED STP-10 Sunbar 3200K 10x5W Light Bar 6° No. 42103491 EAN 4026397626780 No. 42103491 EAN 4026397626780 No.

  • Seite 21: Operation

    OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller.

  • Seite 22: Dmx Operation

    Sound control Press the button MENU so many times until SOU appears on the display and confirm with ENTER. Use the buttons UP and DOWN to select the number of the desired program (SO01- SO17, SM01). Confirm with the ENTER button. Adjust the microphone sensitivity to the volume of the music with the SENSITIVITY rotary dial.
  • Seite 23 Functions in DMX mode 1-Channel-Mode Channel: Value: Function: 000 - 009 No function 010 – 022 023 – 035 036 - 048 049 - 061 062 - 074 075 - 087 088 - 100 101 - 113 114 – 126 with increasing speed PATTERN 127 –...
  • Seite 24 SPEED 248 - 255 Sound control 000 - 009 No function 010 - 247 Strobe, with increasing speed STROBE 248 - 255 Strobe, sound control 5-Channel-Mode Channel: Value: Function: 000 – 255 Master Dimmer 000 – 009 No function, LEDs on 010 –...
  • Seite 25 000 - 255 Brightness LED 6 (0 – 100%) 000 - 255 Brightness LED 7 (0 – 100%) Brightness LED 8 (0 – 100%) 000 - 255 Brightness LED 9 (0 – 100%) 000 - 255 000 - 255 Brightness LED 10 (0 – 100%) 15-Channel-Mode Channel: Value:...

  • Seite 26: Cleaning And Maintenance

    248 - 255 Strobe, sound control CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning.

  • Seite 27: Technical Specifications

    Weight: 3 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810 PSSO PowerCon Connection Cable 3x1.5 3m...
  • Seite 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00114401 Version 1.0 Publ. 31/07/2018...
