4
English:

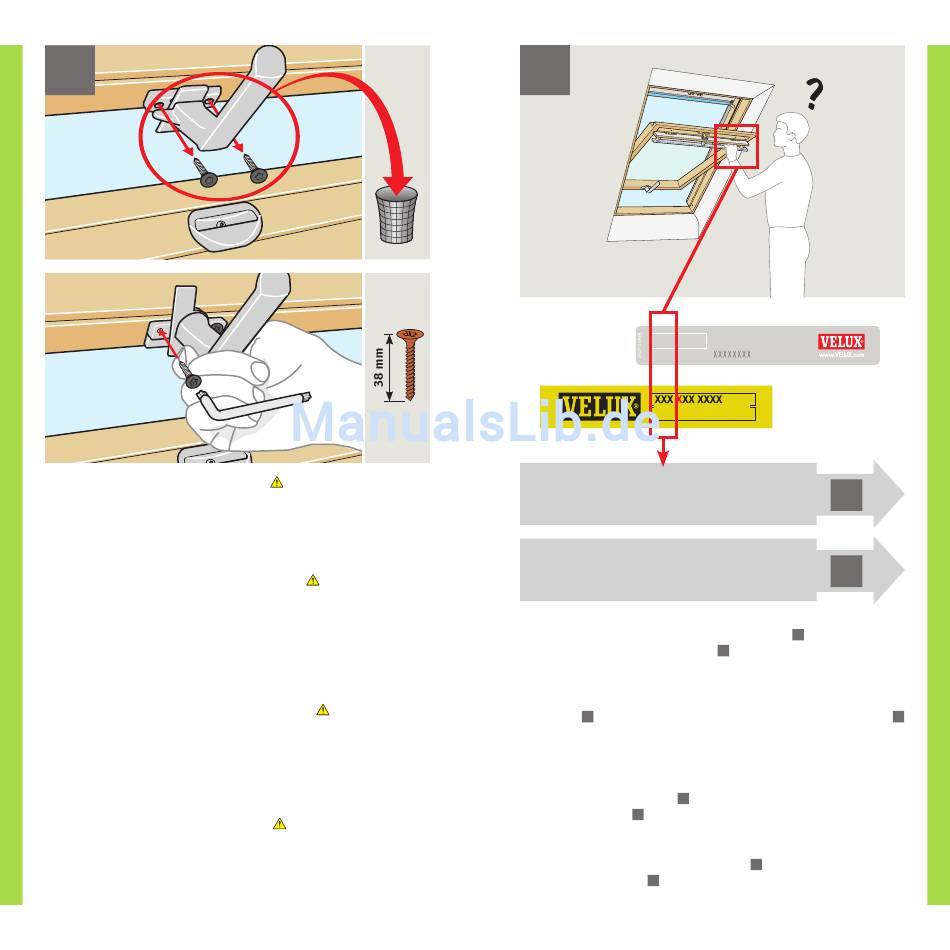

Open window. Turn cover plate.
in the vertical position while being unscrewed. Do not turn it downwards
again when removing it! Discard handle and screws. Fix the new handle
with 38 mm screws in the existing holes using the TORX key supplied.
Turn cover plate back again.
DEUtsch:
Fenster öffnen. Abdeckplatte drehen.
während des Abschraubens in senkrecht stehender Stellung bleiben. Ihn
bei der Entfernung nicht wieder herunterdrehen! Handgriff und Schrau-
ben entfernen. Sie werden nicht mehr benötigt. Den neuen Handgriff
mittels des mitgelieferten TORX-Schlüssels in den vorhandenen Löchern
mit 38 mm Schrauben festschrauben. Abdeckplatte wieder zurückdre-
hen.
Français :
Ouvrir la fenêtre. Tourner le cache vis.
rester en position verticale jusqu'à être totalement devissée. ne pas la
tourner à nouveau vers le bas en la retirant! Mettre de côté la poignée
et les vis. Fixer la nouvelle poignée avec des vis de 38 mm dans les trous
existants en utilisant la clef TORX fournie. Remettre en place le cache
vis.
DansK: Vinduet åbnes. Dækpladen drejes.
lodretstående stilling, mens det skrues af. Det må ikke drejes ned igen,
når det fjernes. Håndtag og skruer smides væk. Ved hjælp af den med-
leverede TORX-nøgle skrues det nye håndtag fast med 38 mm skruer i
de eksisterende huller. Dækplade drejes på plads.
14 VELUX
Ensure the handle remains
Der Handgriff muss
La poignée doit
Håndtaget skal forblive i
5
XXX XXX XXX
XXX
XXX XXX XXXX
ghl / ghU
gPl / gPU
English:
Find window type code on the data plate. For window types
ghl and ghU, replace striking plate as shown in ill.
types gPl and gPU continue with ill.
DEUtsch:
Den Buchstabencode des Fensters auf dem Typenschild
ablesen. Bei Buchstabencode ghl und ghU Schließblech austauschen
abgebildet. Bei Buchstabencode gPl und gPU mit Abb.
wie in Abb.
6
fortsetzen, ohne das Schließblech auszutauschen.
Français :
Repérer le code en lettres de la fenêtre sur la plaque d'iden-
tité. Dans le cas des codes ghl et ghU replacer la réception de serrure
. Dans le cas des codes gPl et gPU,
comme indiqué sur le schéma
6
continuer au schéma sans remettre en place la réception de serrure.
7
DansK:
Vinduets bogstavkode aflæses på typeskiltet. Ved bogstavkode
ghl og ghU udskiftes slutblik som vist i ill.
gPU fortsættes med ill. uden at udskifte slutblik.
7
XXXXXXX
6
7
. For window
6
without replacing striking plate.
7
. Ved bogstavkode gPl og
6
VELUX 15
