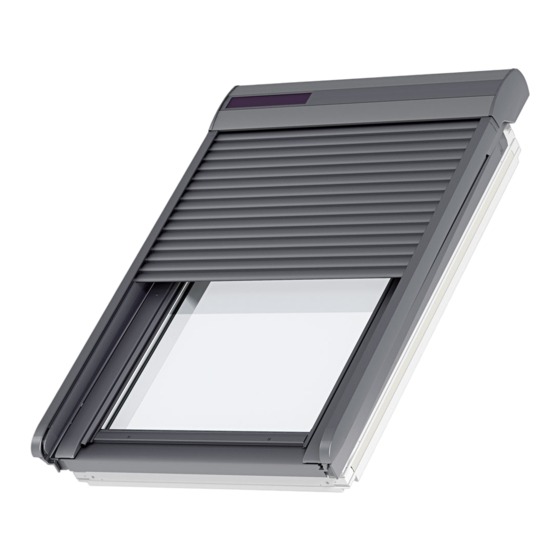

Inhaltszusammenfassung für Velux SSL
- Seite 1 Montage eines Solarzellen-Rollladens auf Dachfenster VL/VK VAS 452246-2010-04...
- Seite 2 VELUX A/S: ........
- Seite 3 InhaLt WERKzEuG Ø 3 mm VELUX 3...
- Seite 4 Fenstertyp ablesen Fenstertyp vom Typenschild ablesen (VL oder VK). Dann den entsprechenden Anweisungen folgen. hinweis für VELuX Fenster mit blanker außenabdeckung: Die unten am Fenster über- stehenden Abdeckungen müssen laut Zeichnung gekürzt werden a . Darüber hinaus muss der Markisen-/Abdeckkasten ausgetauscht werden.
- Seite 5 VL und VK: Flügel herumschwenken und mit Sicherungsriegeln feststellen a . Die Beschläge haben entweder eine Schraube 1b oder einen Druckknopf 2b . Schraube ganz eindrehen. Den Druckknopf eindrücken, z. B. mit einem Schraubendreher. Sicherungsriegel lösen und Fensterflügel aus- hängen. VELUX 5...
- Seite 6 Blechschrauben entfernen. VK: Oberste Schraube nicht entfernen. Dichtungsmaterial auf Schraublöcher kleben, Sicherungsstifte in die unteren Löcher einführen VK: U-Abdeckbleche in beiden Seiten abschrau- ben b . 6 VELUX...
- Seite 7 VK-Fenster ab Produktionscode M O4 D (ab 1989 gefertigte Fenster): Den Abdeck kasten anpassen. Dazu die Schnittstelle wie abgebildet zunächst markieren und dann ausschneiden 1c . Jetzt den Blechstreifen nach unten umbiegen 2c . Ø 3 mm 20 mm 35 mm 20 mm VELUX 7...
- Seite 8 Aufnahme für die Sturmbeschläge am unteren Abdeckblech montieren . Sturmbeschläge an den Aufnahmen montieren . Distanzstücke wie abgebildet montieren nicht montieren. Kunststoffteile 8 VELUX...
- Seite 9 Gezeigte Schrauben entfernen. Sturmbeschläge und unteres Abdeckblech provisorisch mit Schrauben in den oberen Löchern montieren. Die unteren Löcher mit Dorn markieren. VELUX 9...
- Seite 10 Unteres Abdeckblech vorübergehend entfernen und untere Löcher vorbohren . Dichtungsmate- rial auf alle Schraubenlöcher kleben Unteres Abdeckblech montieren. Untere Schrau- ben in Spezial-Schraubenmuttern befestigen. 10 VELUX...
- Seite 11 Richtung Fenster herunterdrücken, das Dachmaterial darf jedoch nicht berührt werden a , b ! Nach Montage des Rollladen-Oberteils die Sicherungsschrauben eindrehen c , d . VK: Das Rollladen-Oberteil muss in einem der zwei oberen Löcher montiert werden. VELUX 11...
- Seite 12 . Darauf achten, dass der Abstand zwischen den seitlichen Führungsschienen oben und unten gleich ist (X mm = X mm). Um den Abstand auszurichten, seitliche Führungsschiene heben, untere Schraube lösen und Seitenblech in beiden Seiten justieren. 12 VELUX...
- Seite 13 VK: Federn einkuppeln. Flügel nach oben drücken und gleichzeitig Beschläge nach unten ziehen, bis sie in beiden Seiten mit den Federn einrasten. achtung! Flügel während des ganzen Vorganges festhalten. Der Rolladen ist jetzt fertig montiert. Für die Inbetriebnahme: Siehe beigelegte Bedienungsanweisung. VELUX 13...
- Seite 14 14 VELUX...
- Seite 15 VELUX 15...
- Seite 16 VELuX Deutschland Gmbh Sollten Sie weitere Infor mationen über den Einbau www.velux.com dieses Produktes wünschen, rufen Sie uns bitte an. 0180-333 33 99...
