2.2.2 Codes für Wellenabdichtung
Die Stellen (1) - (4) geben 4 Informationen über die Wellenab-
dichtung an:
Beispiel
Grundfos Typenbezeichnung
Werkstoff, Gleitring
Werkstoff, Gegenring
Werkstoff Nebendichtung und übrige Gummi- und
Kunststoffteile ausschl. des Spaltrings
Die folgende Tabelle beschreibt die Stellen (1), (2), (3) und (4).
Stelle Typ Kurze Beschreibung der Dichtung
A O-Ringdichtung mit festem Mitnehmer
B Gummibalgdichtung
Balgdichtung, Typ B, mit reduzierten
(1)
G
Gleitflächen
O-Ringdichtung, Typ A, mit reduzierten
R
Gleitflächen
Stelle Typ Werkstoff
B Synthetische Kohle, kunstharzimprägniert
(2) and
U Wolframkarbid (Hartmetall)
(3)
Q Siliziumkarbid
(4) E EPDM

3. Transport

Bei Motoren mit Aufhängeösen dürfen diese zum
Heben des Pumpenkopfes (Motor, Kopfstück und
Laufrad) verwendet werden. Die Aufhängeösen
dürfen nicht zum Heben der gesamten Pumpe
verwendet werden.
TPD: Das im Pumpegehäuse befindliche Gewinde
darf nicht für Hebezwecke verwendet werden, da
sich das Gewinde unter dem Schwerpunkt der
Pumpe befindet.

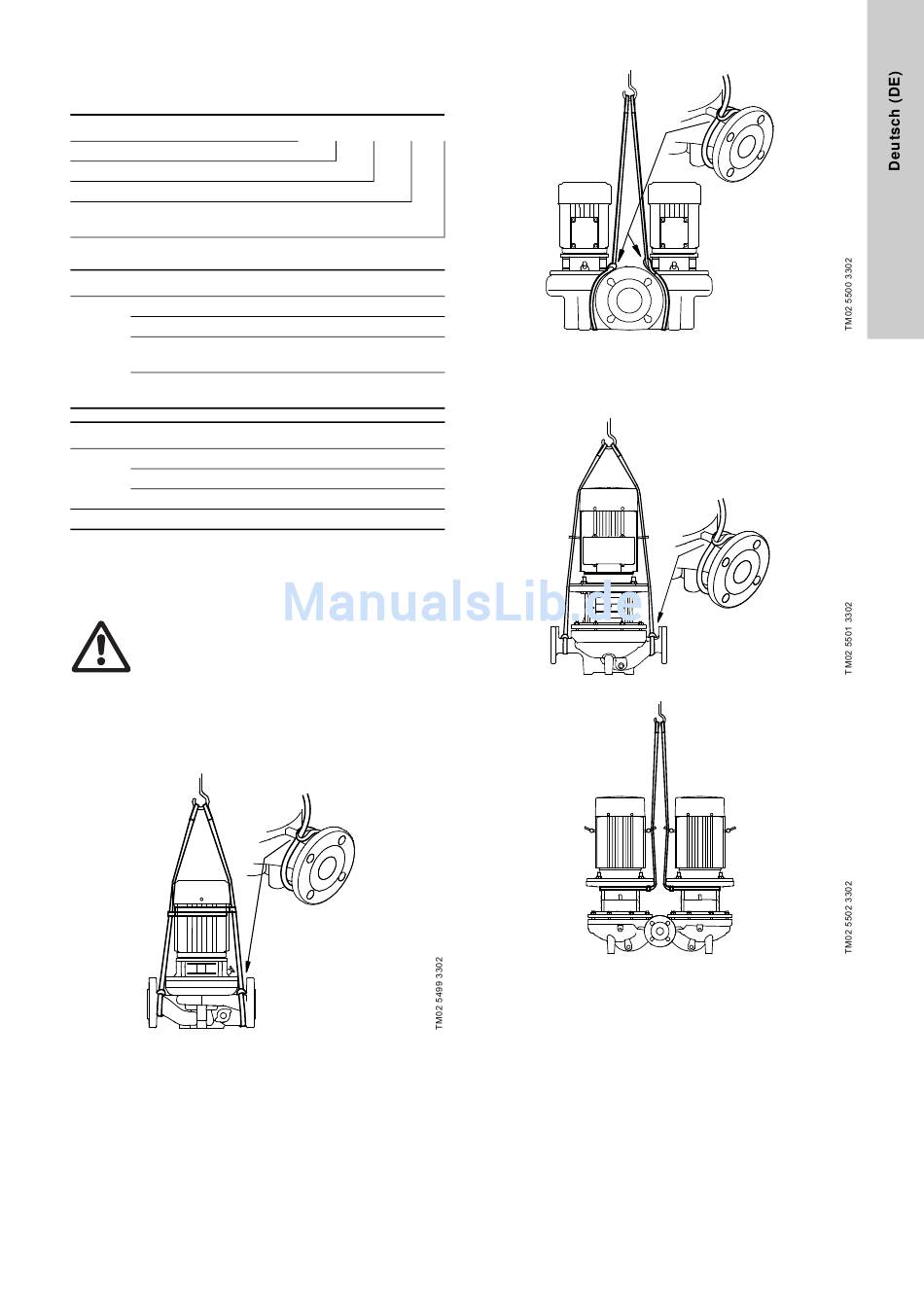

Pumpen mit Motoren kleiner als 4 kW sind mit Hilfe von Nylonrie-
men zu heben, siehe, siehe abb. 1.
TP
(1) (2) (3) (4)
Pumpen mit Motoren ab 4 kW sind mit Hilfe von Nylonriemen und
Schäkeln zu heben, siehe abb. 2.
TPD
Fig. 1
TP
TPD
Fig. 2
