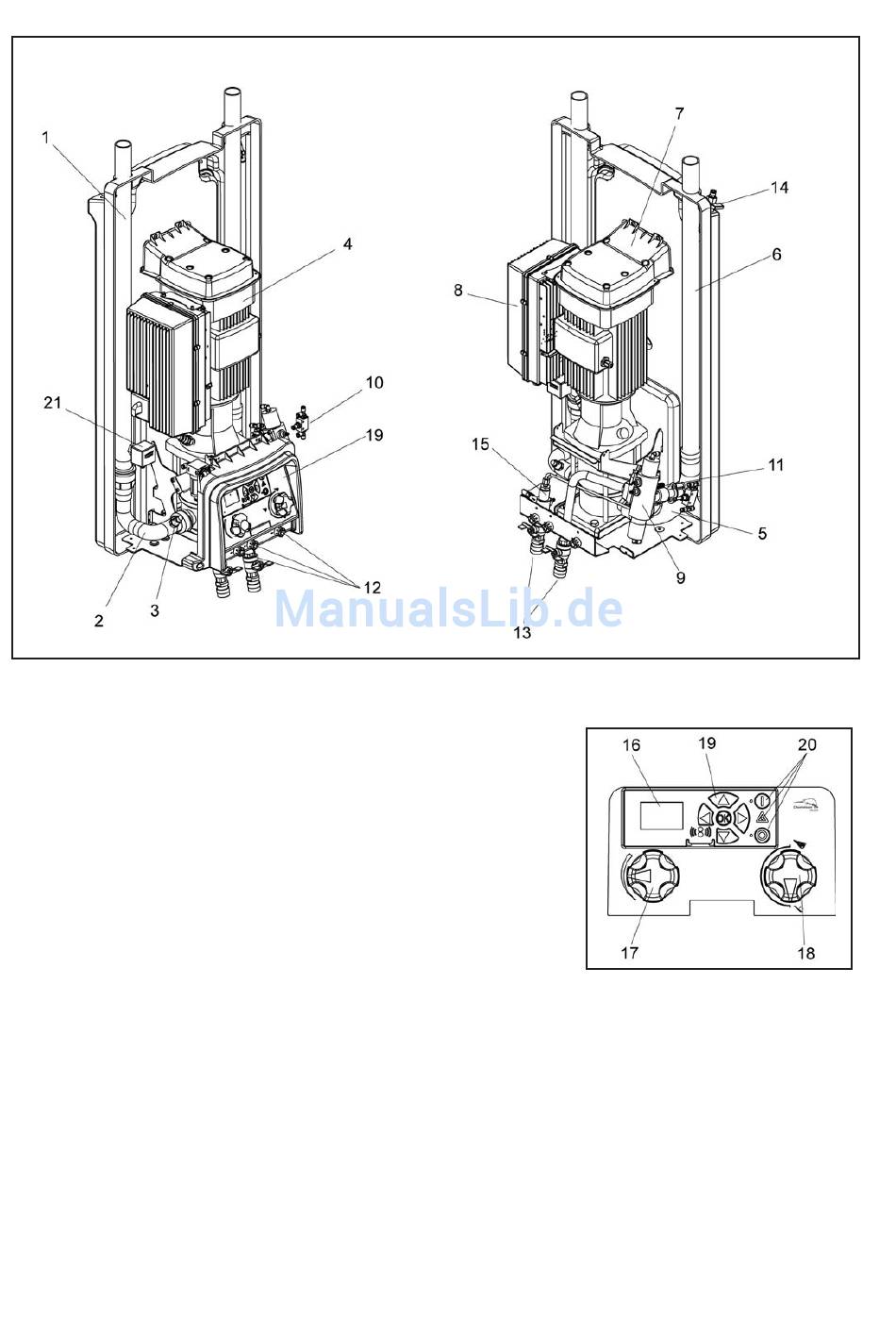

Fig. 7
1.3 Layout Advance MA
Hauptstationen
MA321-MA322-MA332-MA333
MA421-MA422-MA432-MA433 (Fig. 7)
1. Wassereinlassrohr
2. Verteilerrohreingang
3. Trigger-Sensor, Strömungswächter (Flow Sensor)
4. Pumpe
5. Verteilerrohrausgang
6. Ausgangsrohr
7. Einlass
8. Konverterkasten
9. Injektor-Block
10. Luftfilter
11. Sensor Block
12. Dosierungsventil für Reinigungsmittel
13. Schnellkuppelung mit Absperrventil
14. Eingang, luft
15. Externer Injektor
16. Display
17. Luftregulator, Schaum
18. Umschalter Schaum/Spülen/Des.
19. Navigationsknöpfe
20. Schalttafel
• O Druckknopf. Stopp
• I Druckknopf. Start
• ∆ Lampe. Leuchtet im Fall eines Fehlers
6
Fig. 8
110001325
110001309
