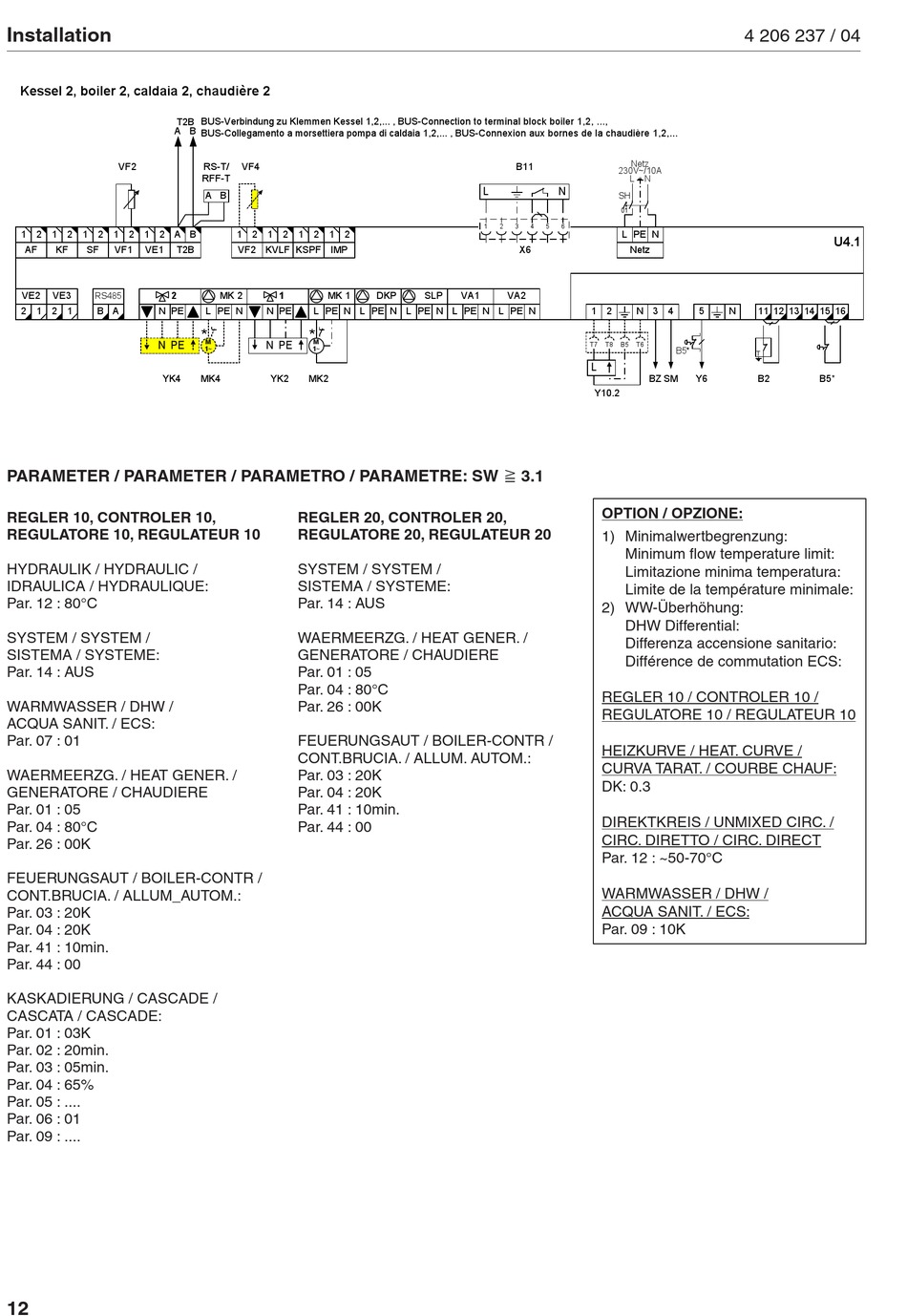

Installation
Kessel 2, boiler 2, caldaia 2, chaudière 2
T2B
A
VF2
1 2
1 2
1 2
1 2
1 2
A B
AF
KF
SF
VF1
VE1
T2B
VE2
VE3
2
RS485
2 1
2 1
B A
N PE
N
PE
YK4
PARAMETER / PARAMETER / PARAMETRO / PARAMETRE: SW 3.1
REGLER 10, CONTROLER 10,
REGULATORE 10, REGULATEUR 10
HYDRAULIK / HYDRAULIC /
IDRAULICA / HYDRAULIQUE:
Par. 12 : 80°C
SYSTEM / SYSTEM /
SISTEMA / SYSTEME:
Par. 14 : AUS
WARMWASSER / DHW /
ACQUA SANIT. / ECS:
Par. 07 : 01
WAERMEERZG. / HEAT GENER. /
GENERATORE / CHAUDIERE
Par. 01 : 05
Par. 04 : 80°C
Par. 26 : 00K
FEUERUNGSAUT / BOILER-CONTR /
CONT.BRUCIA. / ALLUM_AUTOM.:
Par. 03 : 20K
Par. 04 : 20K
Par. 41 : 10min.
Par. 44 : 00
KASKADIERUNG / CASCADE /
CASCATA / CASCADE:
Par. 01 : 03K
Par. 02 : 20min.
Par. 03 : 05min.
Par. 04 : 65%
Par. 05 : ....
Par. 06 : 01
Par. 09 : ....
12
BUS-Verbindung zu Klemmen Kessel 1,2,... , BUS-Connection to terminal block boiler 1,2, ...,
B
BUS-Collegamento a morsettiera pompa di caldaia 1,2,... , BUS-Connexion aux bornes de la chaudière 1,2,...
RS-T/
VF4
RFF-T
A
B
1 2
1 2
1 2
1 2
VF2
KVLF
KSPF
IMP
MK 2
1
MK 1
L PE N
N PE
L PE N
L PE N
*
*
M
N
PE
M
1~
1~
MK4
YK2
MK2
REGLER 20, CONTROLER 20,
REGULATORE 20, REGULATEUR 20
SYSTEM / SYSTEM /
SISTEMA / SYSTEME:
Par. 14 : AUS
WAERMEERZG. / HEAT GENER. /
GENERATORE / CHAUDIERE
Par. 01 : 05
Par. 04 : 80°C
Par. 26 : 00K
FEUERUNGSAUT / BOILER-CONTR /
CONT.BRUCIA. / ALLUM. AUTOM.:
Par. 03 : 20K
Par. 04 : 20K
Par. 41 : 10min.
Par. 44 : 00
B11
L
1
2
3
4
5
X6
DKP
SLP
VA1
VA2
U-TopTronic T
L PE N
L PE N
L PE N
Netz
230V~/10A
L
N
N
SH
01
6
L PE N
Netz
1
2
N
3
4
5
N
T7
T8
B5
T6
B5*
L
BZ SM
Y6
Y10.2
OPTION / OPZIONE:
1) Minimalwertbegrenzung:
Minimum flow temperature limit:
Limitazione minima temperatura:
Limite de la température minimale:
2) WW-Überhöhung:
DHW Differential:
Differenza accensione sanitario:
Différence de commutation ECS:
REGLER 10 / CONTROLER 10 /
REGULATORE 10 / REGULATEUR 10
HEIZKURVE / HEAT. CURVE /
CURVA TARAT. / COURBE CHAUF:
DK: 0.3
DIREKTKREIS / UNMIXED CIRC. /
CIRC. DIRETTO / CIRC. DIRECT
Par. 12 : ~50-70°C
WARMWASSER / DHW /
ACQUA SANIT. / ECS:
Par. 09 : 10K
4 206 237 / 04
U4.1
11 12 13 14 15 16
T
B2
B5*
