Bedienungsanleitung

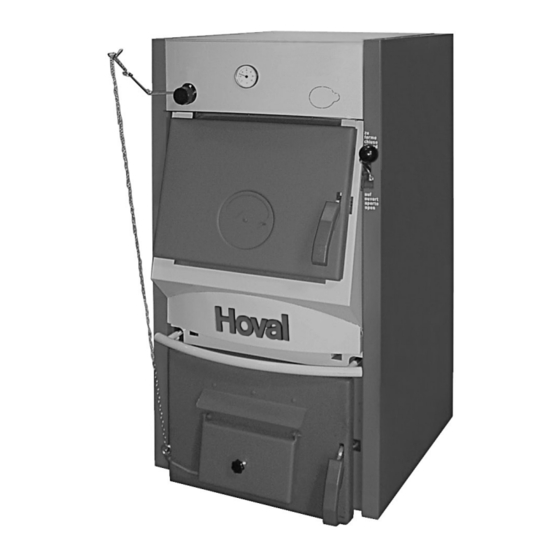

Festbrennstoff-Kessel
Solido (16 D)
Hoval Schweiz
Hoval Herzog AG
CH-8706 Feldmeilen
General-Wille-Strasse 201
Telefon 01 / 925 61 11
Telefax 01/ 923 11 39
Hoval Deutschland
Hoval Hagenberger GmbH
D-85609 Aschheim-Dornach
Karl-Hammerschmidt Strasse 45
Telefon 089 / 92 20 97-0
Telefax 089 / 92 20 97-77
430 547 / 00
Änderungen vorbehalten
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hoval Solido
Inhaltszusammenfassung für Hoval Solido
- Seite 1 Bedienungsanleitung Festbrennstoff-Kessel Solido (16 D) Hoval Schweiz Hoval Herzog AG CH-8706 Feldmeilen General-Wille-Strasse 201 Telefon 01 / 925 61 11 Telefax 01/ 923 11 39 Hoval Deutschland Hoval Hagenberger GmbH D-85609 Aschheim-Dornach Karl-Hammerschmidt Strasse 45 Telefon 089 / 92 20 97-0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 430 547 / 00 Wichtige Informationen für Anlagenbetreiber .......3 Sicherheit und Vorsichtsmaßnahmen . -
Seite 3: Wichtige Informationen Für Anlagenbetreiber
Sicherheit und Vorsichtsmassnahmen 430 547 / 00 1.1 Sicherheit und Vorsichtsmaßnahmen Der Heizkessel samt Zubehör entspricht dem neuesten Stand der Technik und den einschlägigen Sicherheits- vorschriften. Ihr Heizkessel samt Zubehör wird mit elektrischem Strom (230 VAC oder 400 VAC) betrieben. Unsachgemäße Instal- lation oder unsachgemäße Reparatur können Lebensgefahr durch elektrischen Schlag verursachen. -
Seite 4: Geeigneter Brennstoff
Wichtige Informationen für Anlagenbetreiber 430 547 / 00 Wichtige Informationen für Anlagenbetreiber 1.2 Geeigneter Brennstoff Die Heizkessel sind für die Verfeuerung von folgenden Brennstoffen geeignet: – Koks (Körnung 3) – Steinkohle – Braunkohle – Holz (Stückgröße max. 33–35 cm lang, ca. 6–8 cm Querschnitt) Keine staubförmigen Brennstoffe einfüllen –... -
Seite 5: Bedienung
430 547 / 00 Bedienung 2.1 Gerät kennenlernen Abb. 3 Reinigungsdeckel Abb. 2 abgenommen 10 Nachheizflächen 1 Feuerungsregler 11 Anheizklappe (zu) 2 Kesselthermometer 12 Variator 3 Fülltür 13 Stehrost (offen) 4 Luftschieber in Fülltür 14 Aschelade 5 Bedienungshebel für Anheizklappe 6 Bedienungsbügel für regelbare Zweitluft 7 Aschetür 8 Sterngriff für Luftklappe... -
Seite 6: Kontrolle Vor Dem Einheizen
Bedienung 430 547 / 00 2.3 Kontrolle vor dem Einheizen a) Anlagendruck (Druck des Heizungswassers): Die Anlage muss gefüllt und entlüftet sein. Der Anlagendruck muss bei kalter Anlage mindestens 1,0 bar (max. 1,8 bar) betragen. Für Fragen steht Ihr Heizungsinstallateur gerne zur Verfügung. b) Be- und Entlüftung: Achten Sie auf eine gute Be- und Entlüftung des Heizraumes. - Seite 7 Bedienung 430 547 / 00 b) Zur Gluterhaltung: Ist im Kessel noch ein flammenloser Glutstock vorhanden und Sie wollen nicht mehr nachlegen, dann hängen Sie die Kette des Feuerungsreglers aus – Bild 5. Das bringt folgende Vorteile: 1.) Vorzeitige Kesselauskühlung wird vermindert. 2.) Die Energie im Glutstock wird restlos genutzt.
-
Seite 8: Umstellung Oberer/Unterer Abbrand
Bedienung 430 547 / 00 2.4.6 Umstellung oberer/unterer Abbrand Koks, Kohle und Holz verbrennen optimal bei unterschiedlichen Voraussetzungen. Um den besten Wirkungsgrad zu erreichen, sind folgende Stellungen einzuhalten: Anheizen Nennleistung Dauerbrand oberer Betriebsart oberer u. unterer Abbrand unterer Abbrand oberer u. unterer Abbrand Abbrand Brennstoff Koks... -
Seite 9: Reinigung, Wartung
Reinigung, Wartung 430 547 / 00 Reinigung, Wartung 3.1 Pflege und Reinigung Pflegen Sie die Verkleidung nach Bedarf mit einem feuchten Tuch. Bei stärkerer Verschmutzung verwenden Sie Seifen- wasser oder verdünnte Waschlauge (keine ätzenden Mittel oder scharfkantigen Reinigungsgeräte verwenden). Sparen Sie Brennstoff – reinigen Sie den Kessel immer rechtzeitig! Jeder Millimeter Rußbelag bedeutet ca. -
Seite 10: Störungsbehebung
5. Feststellen, ob der Kaminzug zu hoch ist – bei zu hohem Kaminzug Zugregler einbauen lassen. Achtung: Bevor Sie wegen einer Störung den Kundendienst-PARTNER oder Hoval-Kundendienst anrufen, notieren Sie bitte folgende Daten vom Typenschild: Type, Fabriksnummer und Baujahr. Das Typenschild befindet sich auf der Luftklappe der Aschetür. -
Seite 11: Garantie Und Gewährleistungsbedingungen
Qualität zurückzuführen sind, fallen nicht unter Garantie und Gewährleistung. Ebenso entfällt der Garantieanspruch wenn andere Gerätekomponenten, als die von Hoval dafür angebotenen, eingesetzt werden. Die speziellen Garantiebedingungen für Ihren Gerätetyp entnehmen Sie bitte dem Garantiepass, der Ihrem Heizkessel... - Seite 12 Lüftungs- und Systemtechnik, Postfach 8706 Feldmeilen Tel. 0848 81 19 50, Fax 0848 81 19 51 kc.umwelt-energien@hoval.ch Deutschland Hoval Hagenberger GmbH Hoval Vertriebs- und Servicecenter Ost Fa. Jentzsch Bayern Tauernstrasse 53 Karl Hammerschmidt Strasse 45 D-01279 Dresden D-85609 Aschheim-Dornach...
