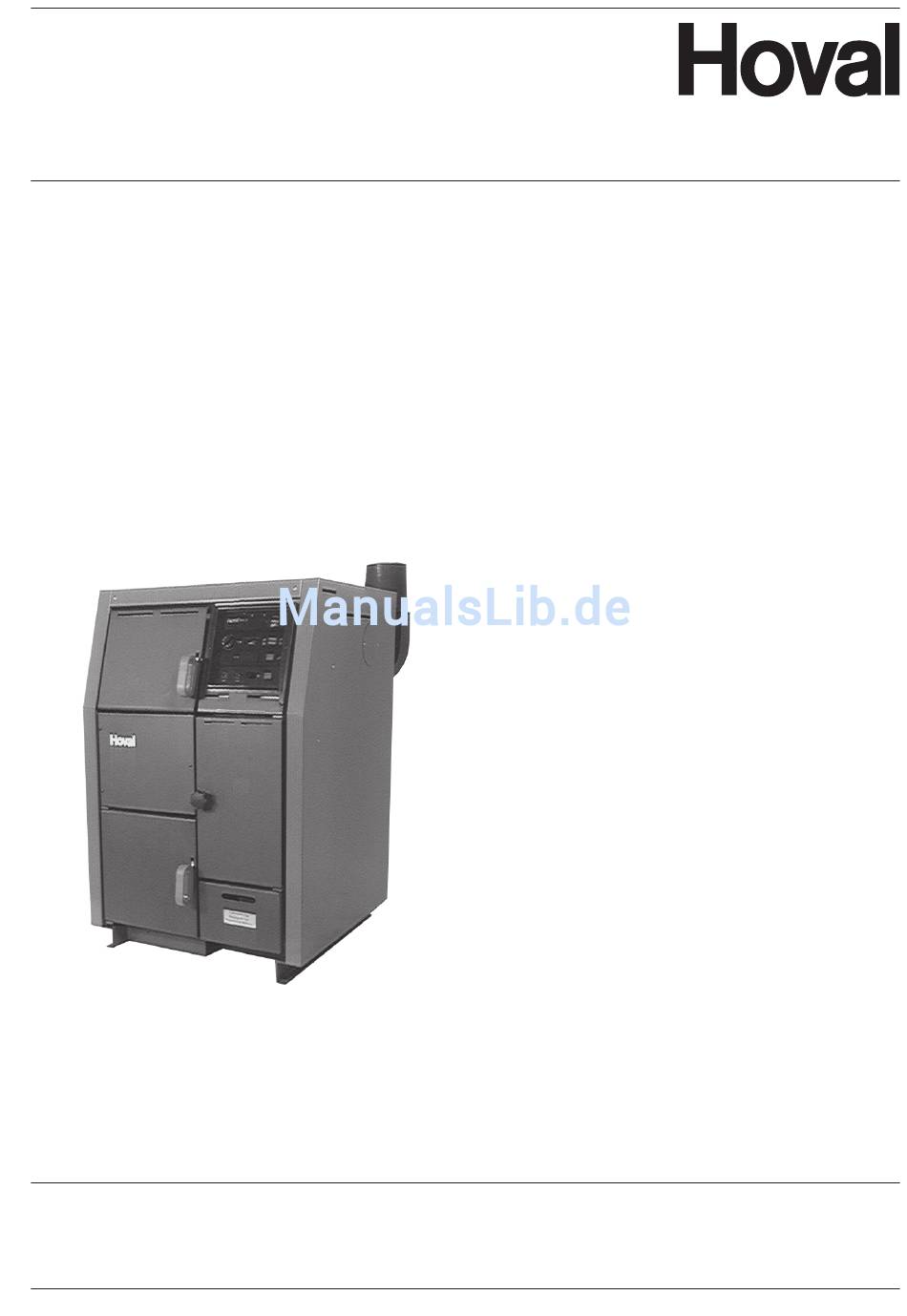

Bedienungsanleitung

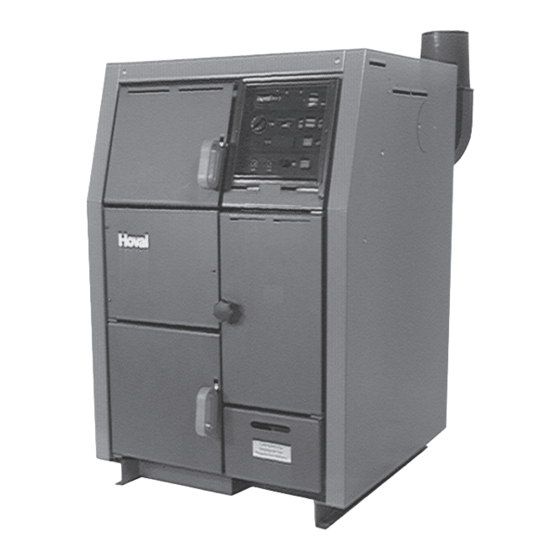

zu Öko-3 (18/25 kW)
Festbrennstoff-Heizkessel
430 155 / Juli 1995
Sehr geehrter Anlagenbesitzer,
Sie haben mit dem Hoval Öko-3 Festbrennstoff-
kessel eine gute Wahl getroffen. Er bietet Ihnen - in
Verbindung mit einer Speicheranlage - alle Vorteile
einer modernen, wirtschaftlichen Heizungsanlage.
Bitte studieren Sie diese Anleitung. Sie zeigt Ihnen,
wie der Heizkessel funktioniert, wie er bedient und
gewartet wird.
Weitere Auskünfte geben Ihnen gerne unsere Ver-
kaufs- und Servicestellen. (Adressen siehe letzte
Seite).
Deutsche Hoval GmbH
D-72 108 Rottenburg
Gartenstrasse 93
Telefon 07472 / 1630
Telefax 07472 / 16350
Wichtige Adressen und Telefon-Nummern
Heizungsinstallateur________________________
________________________________________
________________________________________
Sanitärinstallateur__________________________
________________________________________
________________________________________
Elektroinstallateur__________________________
________________________________________
________________________________________
Kaminfegermeister_________________________
________________________________________
________________________________________
Hoval Herzog AG
CH-8706 Feldmeilen
General-Wille-Strasse 201
Telefon 01 / 925 61 11
Telefax 01/ 923 11 39
Änderungen vorbehalten
Hoval Gesellschaft mbH
A-4614 Marchtrenk
Hovalstrasse 11
Telefon 07243 / 550-400
Telefax 07243 / 550-17
weitere Adressen siehe letzte Seite
