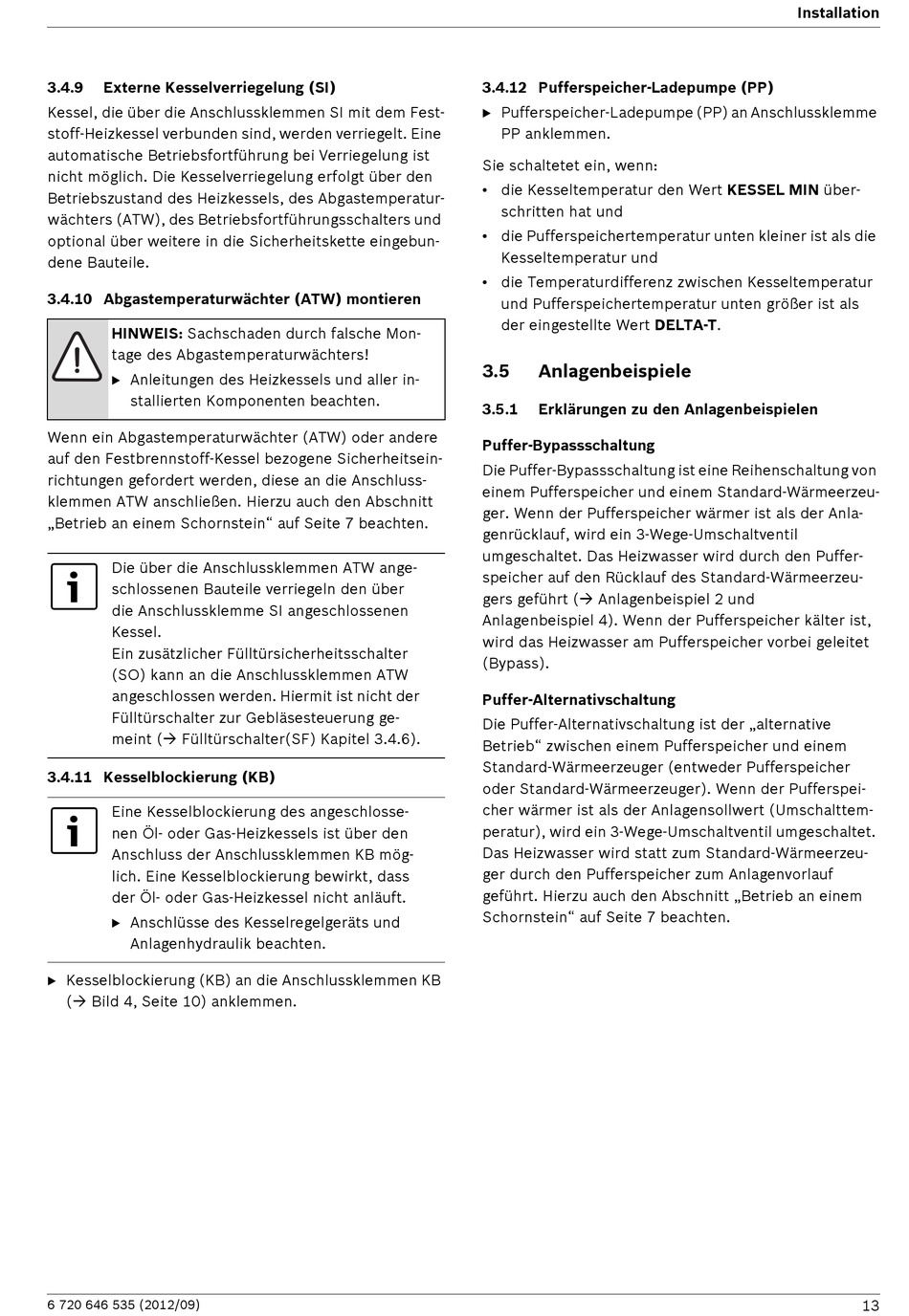

3.4.9
Externe Kesselverriegelung (SI)
Kessel, die über die Anschlussklemmen SI mit dem Fest-
stoff-Heizkessel verbunden sind, werden verriegelt. Eine
automatische Betriebsfortführung bei Verriegelung ist
nicht möglich. Die Kesselverriegelung erfolgt über den
Betriebszustand des Heizkessels, des Abgastemperatur-
wächters (ATW), des Betriebsfortführungsschalters und
optional über weitere in die Sicherheitskette eingebun-
dene Bauteile.
3.4.10 Abgastemperaturwächter (ATW) montieren
HINWEIS: Sachschaden durch falsche Mon-
tage des Abgastemperaturwächters!
Anleitungen des Heizkessels und aller in-
B
stallierten Komponenten beachten.
Wenn ein Abgastemperaturwächter (ATW) oder andere
auf den Festbrennstoff-Kessel bezogene Sicherheitsein-
richtungen gefordert werden, diese an die Anschluss-
klemmen ATW anschließen. Hierzu auch den Abschnitt
„Betrieb an einem Schornstein" auf Seite 7 beachten.
Die über die Anschlussklemmen ATW ange-
schlossenen Bauteile verriegeln den über
die Anschlussklemme SI angeschlossenen
Kessel.
Ein zusätzlicher Fülltürsicherheitsschalter
(SO) kann an die Anschlussklemmen ATW
angeschlossen werden. Hiermit ist nicht der
Fülltürschalter zur Gebläsesteuerung ge-
meint (
Fülltürschalter(SF) Kapitel 3.4.6).
3.4.11 Kesselblockierung (KB)
Eine Kesselblockierung des angeschlosse-
nen Öl- oder Gas-Heizkessels ist über den
Anschluss der Anschlussklemmen KB mög-
lich. Eine Kesselblockierung bewirkt, dass
der Öl- oder Gas-Heizkessel nicht anläuft.
Anschlüsse des Kesselregelgeräts und
B
Anlagenhydraulik beachten.
Kesselblockierung (KB) an die Anschlussklemmen KB
B
(
Bild 4, Seite 10) anklemmen.
6 720 646 535 (2012/09)
3.4.12 Pufferspeicher-Ladepumpe (PP)
Pufferspeicher-Ladepumpe (PP) an Anschlussklemme
B
PP anklemmen.
Sie schaltetet ein, wenn:
• die Kesseltemperatur den Wert KESSEL MIN über-
schritten hat und
• die Pufferspeichertemperatur unten kleiner ist als die
Kesseltemperatur und
• die Temperaturdifferenz zwischen Kesseltemperatur
und Pufferspeichertemperatur unten größer ist als
der eingestellte Wert DELTA-T.
3.5
Anlagenbeispiele
3.5.1
Erklärungen zu den Anlagenbeispielen
Puffer-Bypassschaltung
Die Puffer-Bypassschaltung ist eine Reihenschaltung von
einem Pufferspeicher und einem Standard-Wärmeerzeu-
ger. Wenn der Pufferspeicher wärmer ist als der Anla-
genrücklauf, wird ein 3-Wege-Umschaltventil
umgeschaltet. Das Heizwasser wird durch den Puffer-
speicher auf den Rücklauf des Standard-Wärmeerzeu-
gers geführt (
Anlagenbeispiel 2 und
Anlagenbeispiel 4). Wenn der Pufferspeicher kälter ist,
wird das Heizwasser am Pufferspeicher vorbei geleitet
(Bypass).
Puffer-Alternativschaltung
Die Puffer-Alternativschaltung ist der „alternative
Betrieb" zwischen einem Pufferspeicher und einem
Standard-Wärmeerzeuger (entweder Pufferspeicher
oder Standard-Wärmeerzeuger). Wenn der Pufferspei-
cher wärmer ist als der Anlagensollwert (Umschalttem-
peratur), wird ein 3-Wege-Umschaltventil umgeschaltet.
Das Heizwasser wird statt zum Standard-Wärmeerzeu-
ger durch den Pufferspeicher zum Anlagenvorlauf
geführt. Hierzu auch den Abschnitt „Betrieb an einem
Schornstein" auf Seite 7 beachten.
Installation
13
